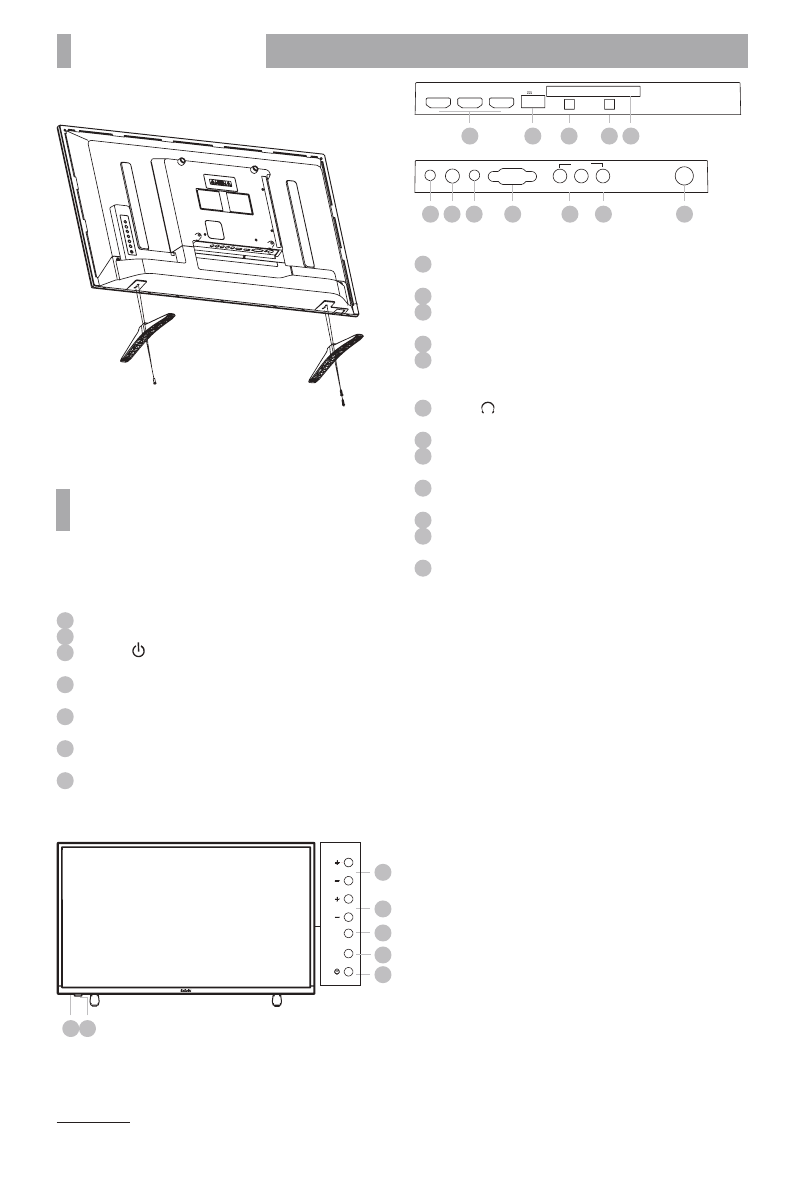

ОБЗОР УСТРОЙСТВА

4

УСТАНОВКА

Для настольного размещения воспользуйтесь настольной
подставкой. Совместите подставку  с телевизором
и зафиксируйте винтами, как показано на рисунке.

ПРИМЕЧАНИЕ

• ТВ возможно разместить на стене с помощью

кронштейнов стандарта VESA.

ОБЩИЙ ВИД ПАНЕЛЕЙ УПРАВЛЕНИЯ*

1

Датчик инфракрасного излучения пульта ДУ

2

Индикатор питания

3

Клавиша

Рабочий режим/режим ожидания.

4

Клавиша SOURCE

Выбор источника сигнала.

5

Клавиша MENU

Вызов меню настройки телевизора.

6

Клавиши CH+/-

Переключение каналов.

7

Клавиши VOL+/-

Увеличение/уменьшение уровня громкости.

Передняя панель телевизора

MENU

CH

VOL

SOURCE

7

6

5

4
3

1 2

YPbPr

AV IN

COMMON INTERFACE

USB

(5V       500mA)

HDMI3

HDMI2

HDMI1

R-AUDIO-L

VIDEO

AV OUT

PC

PC AUDIO

IN

DIGITAL

AUDIO OUT

ANT

EARPHONE

18

9

10

11 12

13 8 15

14

16

19

17

8

 DIGITAL AUDIO OUT

Разъем коаксиального цифрового аудиовыхода

9

 USB2.0-порт

10

 Разъем YPrPb

Компонентный видеовход

11

 Аудиовидеовход AV

12

 CI-слот

Предназначен для подключения модуля условного
доступа.

13

 Разъем

Разъем для подключения наушников.

14

 Разъем PC для подключения к компьютеру

15

 Разъем PC AUDIO IN

Предназначен для подключения внешнего источника

16

 Разъем AUDIO L R

Стереофонический аудиовыход

17

 Разъем для подключения ТV-антенны

18

 Разъемы HDMI

Интерфейсы для передачи сигнала высокой четкости

19

 Разъем VIDEO

Композитный видеовыход

* На рисунках схематично изображены передние панели телевизоров соответствующих серий. Иллюстрация может отличаться от реального

внешнего вида устройства.
