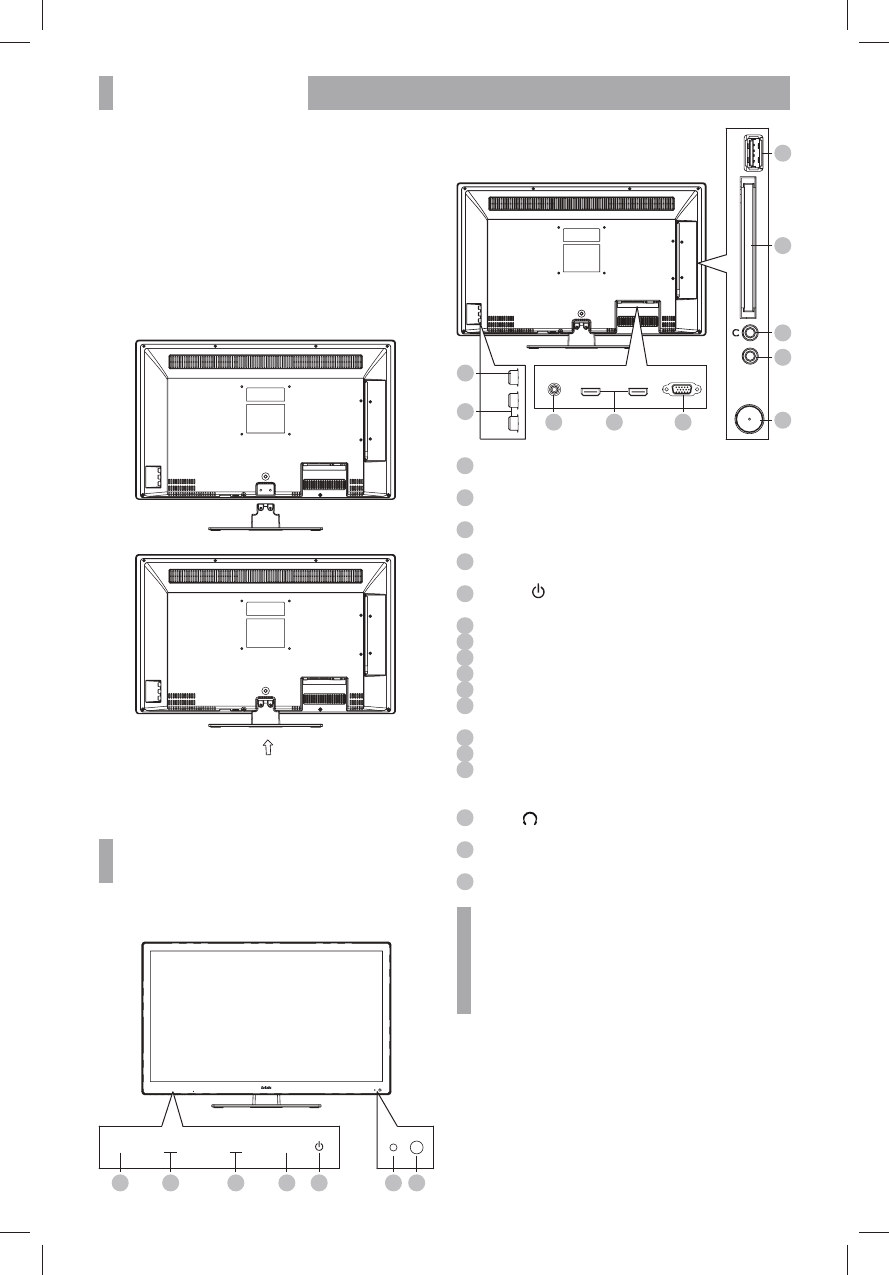

ОБЗОР УСТРОЙСТВА

3

КОМПЛЕКТАЦИЯ

ЖК-телевизор   _  _  _  _  _  _  _  _  _  _  _  _  _  _  _  _  _  _  _  _  _  _ 1 шт.
Пульт дистанционного управления _  _  _  _  _  _  _  _  _  _  _  2 шт.
Батарейка ААА  _  _  _  _  _  _  _  _  _  _  _  _  _  _  _  _  _  _  _  _  _  _ 4 шт.
Подставка для телевизора   _  _  _  _  _  _  _  _  _  _  _  _  _  _  _ 1 шт.
Комплект крепежных элементов   _  _  _  _  _  _  _  _  _  _  _  _ 1 шт.
Руководство по эксплуатации
с гарантийным талоном   _  _  _  _  _  _  _  _  _  _  _  _  _  _  _  _  _ 1 шт.

УСТАНОВКА

VIDEO

L

R

COAXIAL

HDMI2

HDMI1

VGA

VIDEO

L

R

COAXIAL

HDMI2

HDMI1

VGA

Для настольного размещения воспользуйтесь настольной
подставкой. Совместите подставку с телевизором
и зафиксируйте винтом, как показано на рисунке.

ПРИМЕЧАНИЕ

• ТВ возможно разместить на стене с помощью

кронштейнов стандарта VESA.

ОБЩИЙ ВИД ПАНЕЛЕЙ УПРАВЛЕНИЯ

6

7

SETUP

VOL -

VOL +

CH -

CH +

SOURCE

1

2

3

4

5

SETUP

VOL - VOL +

CH - CH +

SOURCE

VIDEO

L

R

COAXIAL

HDMI2

HDMI1

VGA

11

10

12

HDMI 1

HDMI 2

COAXIAL

VGA

14

15

13

16

17

VIDEO

L

R

CI

PC AUDIO IN

RF IN

USB

9

8

1

Клавиша SETUP

Вызов меню настройки телевизора.

2

Клавиши VOL+/-

Увеличение/уменьшение уровня громкости.

3

Клавиши CH+/-

Переключение каналов.

4

Клавиша SOURCE

Выбор источника сигнала.

5

Клавиша

Рабочий режим/режим ожидания.

6

Индикатор питания

7

Датчик инфракрасного излучения пульта ДУ

8

Композитный видеовход

9

Стереофонический аудиовход

10

 Разъем коаксиального цифрового аудиовыхода

11

 Разъем HDMI

Интерфейс для передачи сигнала высокой четкости.

12

 Разъем VGA для подключения к компьютеру

13

 Разъем для подключения ТV-антенны

14

 Разъем PC AUDIO IN

Предназначен для подключения внешнего источника
аудиосигнала.

15

Разъем

Разъем для подключения наушников.

16

 CI-слот

Предназначен подключения модуля условного доступа.

17

USB2.0-порт

ПРИМЕЧАНИЕ

• Клавиша SETUP, клавиши регулировки уровня

громкости, переключения каналов, клавиша SOURCE
и клавиша рабочего режима/режима ожидания
являются сенсорными. Клавиши сенсорного управления
расположены в нижней торцевой части лицевой панели
телевизора.
