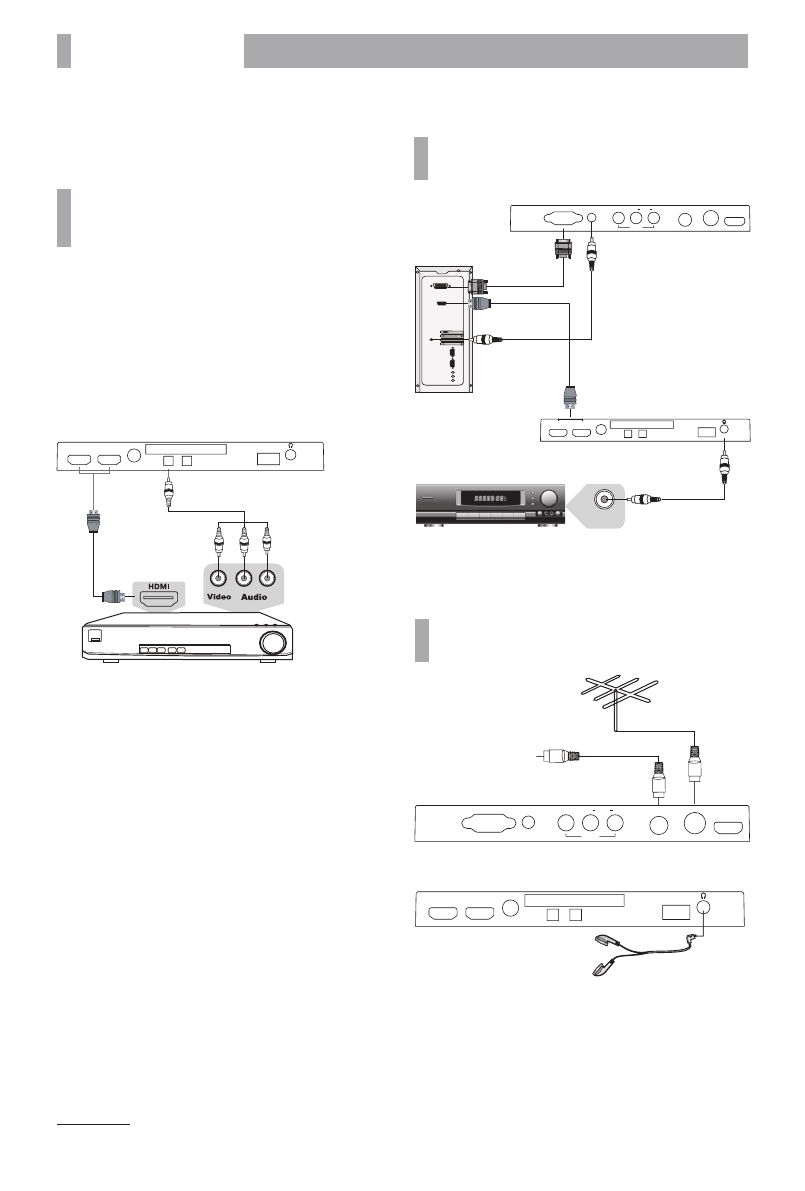

ПОДКЛЮЧЕНИЕ; • Перед подключением убедитесь, что все компоненты; Спутниковый ресивер / Цифровой телевизионный тюнер; Метод А; Боковая панель телевизора*; Усилитель; Боковая панель телевизора*; • Перед подключением убедитесь, что все устройства; Боковая панель телевизора* - BBK 24LEM-1028/T2C - Инструкция по эксплуатации - Страница 8

ПОДКЛЮЧЕНИЕ

66

ПОДКлюЧЕНИЕ К СПУТНИКОвЫМ

РЕСИвЕРАМ, ЦИфРОвЫМ

ТЕлЕвИЗИОННЫМ ТюНЕРАМ

И ЦИфРОвОМУ УСТРОйСТвУ (ИГРОвАЯ

ПРИСТАвКА, DVD-ПлЕЕР И Т.П.)

ВНИМАНИЕ!

• Перед подключением убедитесь, что все компоненты

выключены.

• Внимательно прочитайте инструкцию по подключению.

Метод А

Для подключения композитного видеосигнала и
аудиосигнала используйте соответствующий AV-переходник
для подключения к разъему AV на боковой панели
телевизора.

Метод в

Для просмотра каналов высокого разрешения
с внешнего спутникового ресивера используйте разъем
HDMI для подключения к телевизору.

Спутниковый ресивер / Цифровой телевизионный тюнер

Метод А

Метод В

Боковая панель  телевизора*

HDMI2

HDMI3

AV IN

YPbPr

CI

USB

DIGITAL AUDIO OUT

ПОДКлюЧЕНИЕ К ПЕРСОНАлЬНОМУ

КОМПЬюТЕРУ И К УСИлИТЕлю

ВНИМАНИЕ!

• Перед подключением убедитесь, что все устройства

выключены.

Усилитель

Персональный

компьютер

Coax In

Боковая панель телевизора*

Нижняя панель телевизора*

HDMI2

HDMI3

AV IN

YPbPr

CI

USB

DIGITAL AUDIO OUT

PC

PC AUDIO IN

AV OUT

VIDEO

SAT

ANT

HDMI1

AUDIO R

L

ПОДКлюЧЕНИЕ НАУШНИКОв

И АНТЕННОГО КАБЕлЯ

ВНИМАНИЕ!

• Перед подключением убедитесь, что все устройства

выключены.

Боковая панель телевизора*

HDMI2

HDMI3

AV IN

YPbPr

CI

USB

DIGITAL AUDIO OUT

PC

PC AUDIO IN

AV OUT

VIDEO

SAT

ANT

HDMI1

AUDIO R

L

Спутниковый

конвертер

* На рисунке схематично изображены панели телевизора 32LEM-1029/TS2C.
