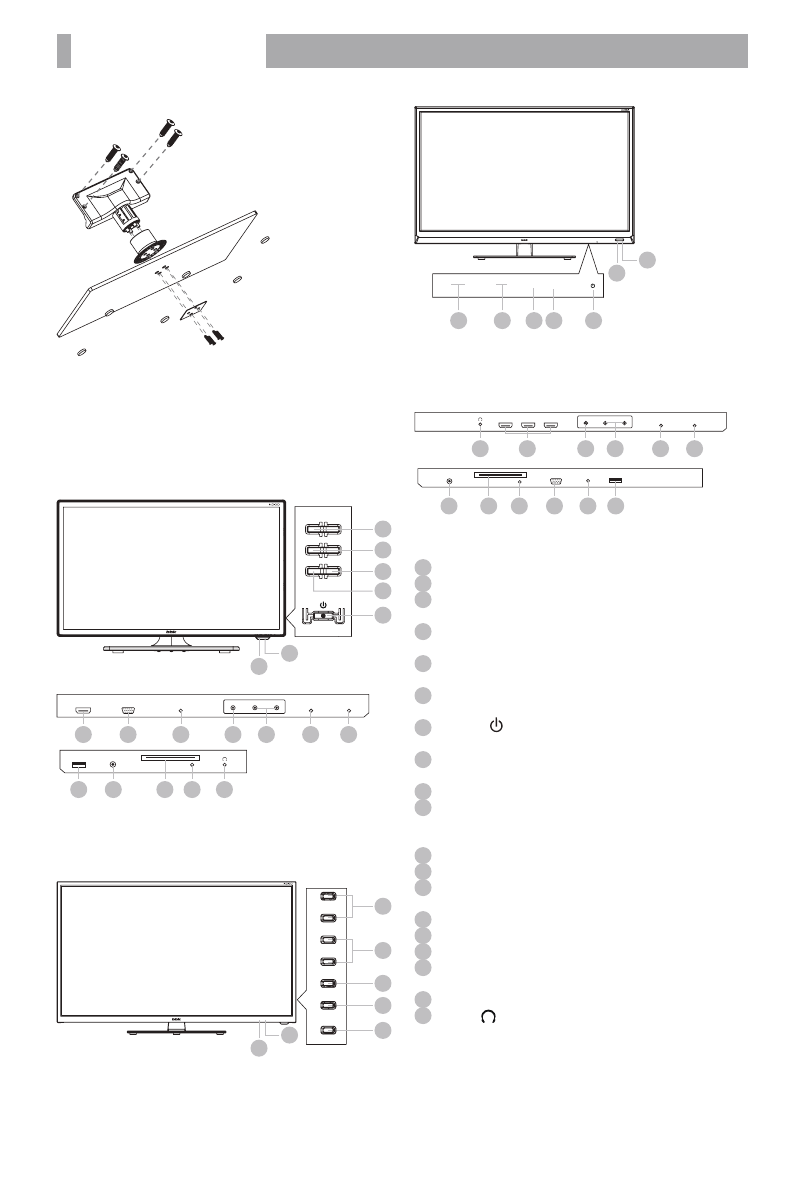

ОБЗОР УСТРОЙСТВА

3

УСТАНОВКА

ОБЩИЙ ВИД ПАНЕЛЕЙ УПРАВЛЕНИЯ

Для моделей 19LEM-1005/T2C, 22LEM-1005/FT2C,

24LEM-1005/T2C, 19LEM-1006/T2C, 22LEM-1006/FT2C,

24LEM-1006/T2C

VOL+  VOL-

CH+

CH-

SOURCE  MENU

2

5

4

7

3

6

1

HDMI

PC

PC AUDIO

YPbPr

DIGITAL AUDIO OUT

VIDEO

L

R

AV

ANT

USB

CI

8

15

16

17

18

19

9

10

11

12

13

14

Для моделей 32LEM-1005/T2C, 32LEM-1006/T2C,

40LEM-1006/FT2C

2

3

4

5

6

7

1

VOL+

VOL-

CH+

CH-

SOURCE

MENU

POWER

Для моделей 28LEM-1007/T2C, 32LEM-1007/T2C

CH+

CH-

VOL+

VOL-

MENU

SOURCE

2

5

7

6

4

3

1

CH+

CH-

VOL+

VOL-

MENU

SOURCE

Для моделей 32LEM-1005/T2C, 32LEM-1006/T2C,

40LEM-1006/FT2C, 28LEM-1007/T2C, 32LEM-1007/T2C

HDMI1

YPbPr

DIGITAL AUDIO OUT

VIDEO

L

R

HDMI2

HDMI3

PC

PC AUDIO

AV

ANT

CI

USB

16

17

18

10

15

9

19

8

11

12

13

14

1

Индикатор питания

2

Датчик инфракрасного излучения пульта ДУ

3

Клавиши VOL+/-

Увеличение/уменьшение уровня громкости.

4

Клавиши CH+/-

Переключение каналов.

5

Клавиша MENU

Вызов меню настройки телевизора.

6

Клавиша SOURCE

Выбор источника сигнала.

7

Клавиша

Рабочий режим/режим ожидания.

8

Разъем HDMI

Интерфейс для передачи сигнала высокой четкости.

9

Разъем PC для подключения к компьютеру

10

 Разъем PC AUDIO IN

Предназначен для подключения внешнего источника
аудиосигнала.

11

 Композитный видеовход

12

 Стереофонический аудиовход

13

 Разъем YPrPb

Компонентный видеовход

14

 Разъем коаксиального цифрового аудиовыхода

15

USB2.0-порт

16

 Разъем для подключения ТV-антенны

17

CI-слот

Предназначен подключения модуля условного доступа.

18

 Аудиовидеовход AV

19

 Разъем

Разъем для подключения наушников.
