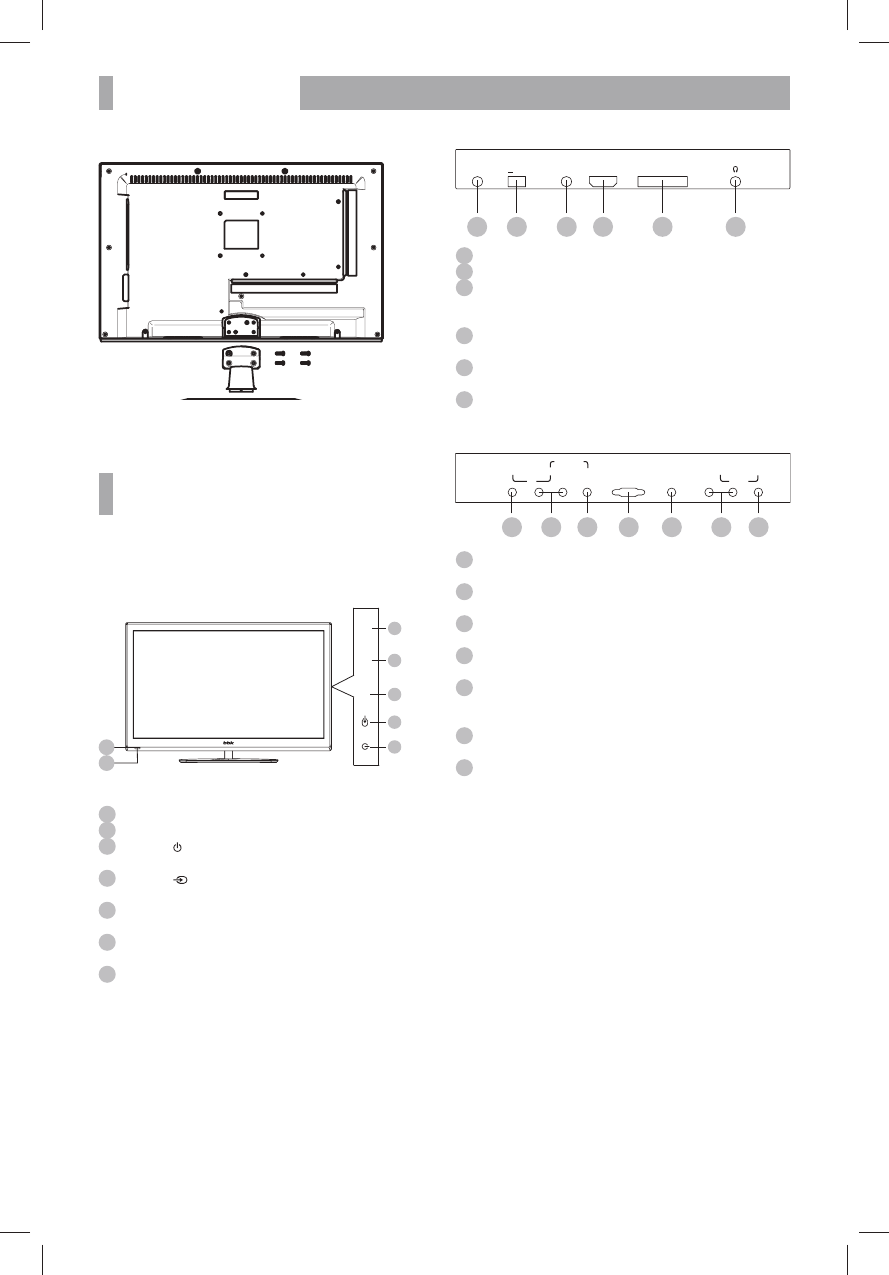

ОБЗОР УСТРОЙСТВА

3

УСТАНОВКА

Для настольного размещения воспользуйтесь настольной
подставкой. Совместите подставку с телевизором
и зафиксируйте винтом, как показано на рисунке.

ПРИМЕЧАНИЕ

• ТВ возможно разместить на стене с помощью

кронштейнов стандарта VESA.

ОБЩИЙ ВИД ПАНЕЛЕЙ УПРАВЛЕНИЯ

Передняя панель телевизора

2

1

5

MENU

6

+ VOL

-

4

3

7

+ CH

-

1

  ИК-датчик системы дистанционного управления

2

  Индикатор рабочего режима/режима ожидания

3

  Клавиша

Рабочий режим/режим ожидания.

4

  Клавиша

Выбор источника сигнала.

5

  Клавиша MENU

Вызов меню настройки телевизора.

6

  Клавиши VOL+/-

Увеличение/уменьшение уровня громкости.

7

  Клавиши CH+/-

Переключение каналов.

Задняя панель телевизора

8

9

10

11

12

13

HDMI

COMMON INTERFACE

DIGITAL

AUDIO OUT

USB

5В     500mA

ANT

8

  Коаксиальный цифровой аудиовыход

9

  USB-порт для подключения внешних устройств

10

  Разъем ANT

Разъем для подключения антенного кабеля (сигнал
эфирной антенны или кабельного телевидения)

11

  Разъем HDMI

Интерфейс для передачи сигнала высокой четкости

12

  CI-слот

Разъем для подключения модуля условного доступа

13

  Разъем для подключения наушников

Боковая панель телевизора

14

15

16

17

20

18

19

PC

PCI/DVI

AUDIO

VIDEO

L - AUDIO - R

VIDEO

R - AUDIO - L

VIDEO

AV OUT

AV

COMPONENT

14

  Разъем VIDEO

Композитный видеовход

15

  Разъем AUDIO L R

Стереофонический аудиовход

16

  Разъем YPrPb

Компонентный видеовход

17

  Разъем PC

Разъем для подключения к компьютеру

18

  Разъем PCI/DVI AUDIO

Разъем для подключения внешнего источника
аудиосигнала

19

  Разъем AUDIO L R

Стереофонический аудиовыход

20

  Разъем VIDEO

Композитный видеовыход
