ОБЗОР

УСТРОЙСТВА

4

*

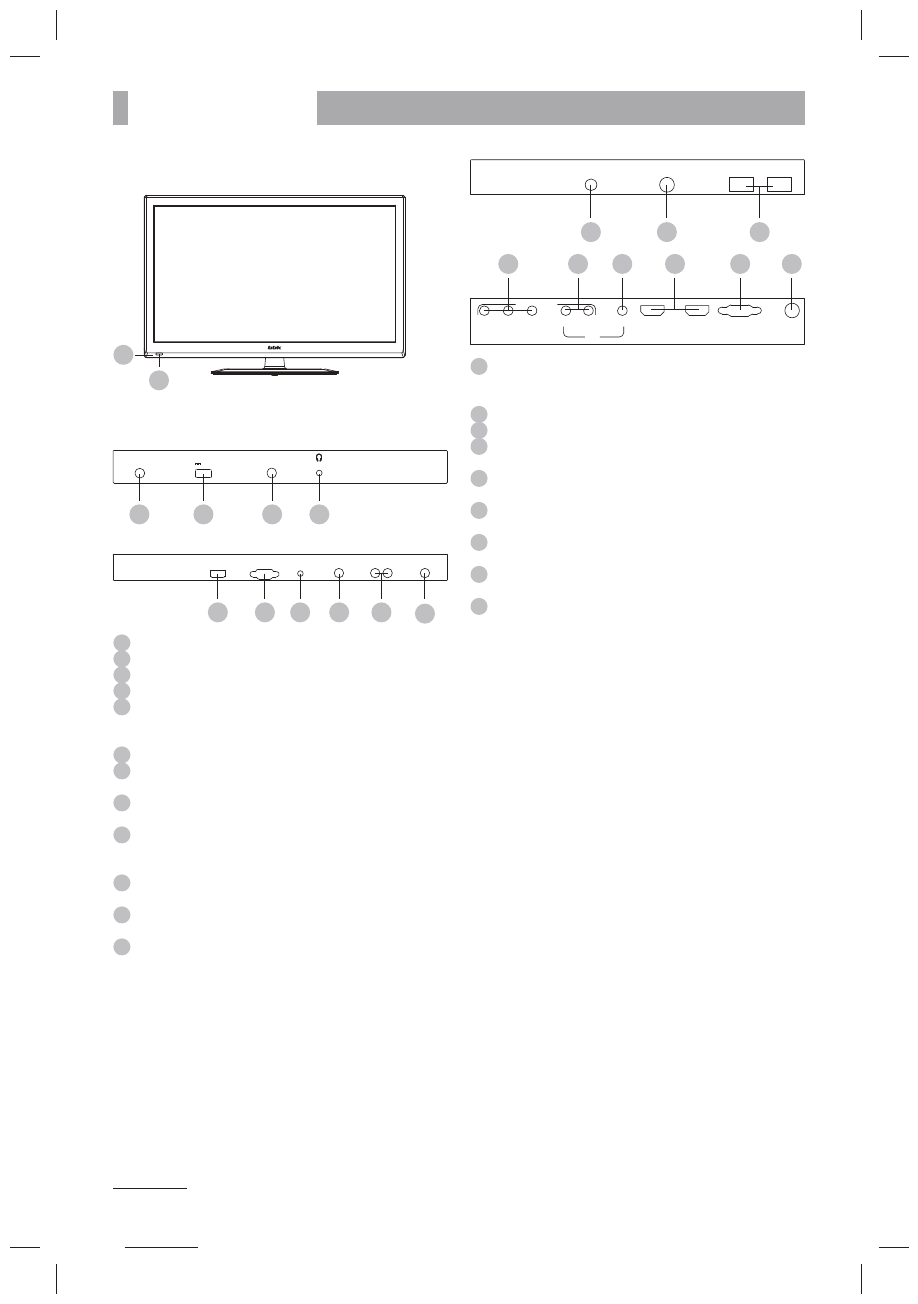

На

рисунке

схематично

изображена

панель

модели

 19LEM-1001.

ОБЩИЙ

ВИД

ПАНЕЛЕЙ

УПРАВЛЕНИЯ

Передняя

панель

телевизора

*

1

2

Боковые

панели

телевизора

 19LEM-1001, 22LEM-1001/F,

24LEM-1001

7

8

9

10

11

4

3

5

6

12

ANT

DIGITAL

AUDIO OUT

PC

PC/DVI

AUDIO

VIDEO

L-AUDIO-R

COMPONENT

HDMI

USB

5В     500mA

1

ИК

-

датчик

системы

дистанционного

управления

2

Индикатор

рабочего

режима

/

режима

ожидания

3

Коаксиальный

цифровой

аудиовыход

4

  USB2.0-

порт

для

подключения

внешних

устройств

5

Разъем

 ANT

Разъем

для

подключения

антенного

кабеля

(

сигнал

эфирной

антенны

или

кабельного

телевидения

)

6

Разъем

для

подключения

наушников

7

Разъем

 HDMI

Интерфейс

для

передачи

сигнала

высокой

четкости

8

Разъем

 PC

Разъем

для

подключения

к

компьютеру

9

Разъем

 PC/DVI AUDIO

Разъем

для

подключения

внешнего

источника

аудиосигнала

10

Разъем

 VIDEO

Композитный

видеовход

11

Разъем

 AUDIO L R

Стереофонический

аудиовход

12

Разъем

 COMPONENT

Компонентный

видеовход

 YPrPb

Боковые

панели

телевизора

 28LEM-1001

3

1

2

4

5

6

7

8

9

DIGITAL

AUDIO OUT

USB 2

USB 1

PC/DVI

AUDIO

HDMI2

HDMI1

VIDEO

R - AUDIO - L

PC

ANT

Pr

Pb

Y

AV

COMPONENT

5В --- 500mA

5В --- 500mA

1

Разъем

 PC/DVI AUDIO

Разъем

для

подключения

внешнего

источника

аудиосигнала

/

видеосигнала

2

Коаксиальный

цифровой

аудиовыход

3

  USB2.0-

порты

для

подключения

внешних

устройств

4

Разъем

 YPbPr

Компонентный

видеовход

5

Разъем

 AUDIO L R

Стереофонический

аудиовход

6

Разъем

 VIDEO

Композитный

видеовход

7

Разъемы

 HDMI1, HDMI2

Интерфейс

для

передачи

сигнала

высокой

четкости

8

Разъем

 PC

Разъем

для

подключения

к

компьютеру

9

Разъем

 ANT

Разъем

для

подключения

антенного

кабеля

(

сигнал

эфирной

антенны

или

кабельного

телевидения

)
