Подключение внешней

аппаратуры

•

Ниже следует описание, как использовать и подключать Телевизор к другой Aудио-Bидео
аппаратуре. Также используйте для справок руководства по эксплуатации тех приборов, которые
подключаются.

•

Выходные зажимы телевизора (

 MONITOR)

выводят передаваемые видео- или аудиосигналы или
принимают сигналы из входных терминалов (

a

).

Вы можете записать Телевизионную программу или
воспроизвести видеозапись, подсоединив
Видеомагнитофон oт выходных терминалов (
MONITOR) к входным терминалам
Видеомагнитофона.

•

Вы можете воспроизвести запись, подсоединив
другой Видеомагнитофон (или видеокамеру и т.д.)
от выходных терминалов Видеомагнитофон к
входным терминалам

a

(3).

Примечания

•

Если Вы используете только один Видеомагнитофон
для записи и воспроизведения, в Телевизоре и/или
Видеомагнитофоне могут происходить необычные
явления.

•

Не подключайте один Видеомагнитофон к выходным
и входным терминалам Телевизора одновременно,
так как зто может вызвать помехи.

•

На Вашем проигрывателе DVD должны быть
выходные терминалы либо P

B

,P

R

 либо C

B

,C

R

. Для зтого

Телевизора подходит любой тип.

Подключение видео-и аудиоаппаратуры

Вы можете подключить видеоаппаратуру, такую как Видеомагнитофон и видеокамера, к этому Tелевизору и
получать удовольствие от высококачественного изображения. Если Ваша видеоаппаратура имеет выходной
терминал S-VIDEO, подсоедините его ко входному терминалу S-VIDEO на Телевизоре (специальный S-VIDEO тип).
Если такого терминала нет, подсоедините его к видео терминалу (фоно-тип).

Y

W

Y

W

R

W

R

Y

W

R

W

R

Y

R

B

G

Y

R

L/MONO

COMPONENT

VIDEO OUTPUT

AUDIO

OUTPUT

W

R

R

B

G

P

B

/C

B

P

R

/C

R

R

L/MONO

S-VIDEO

VIDEO

Y

P

B/

C

B

P

R/

C

R

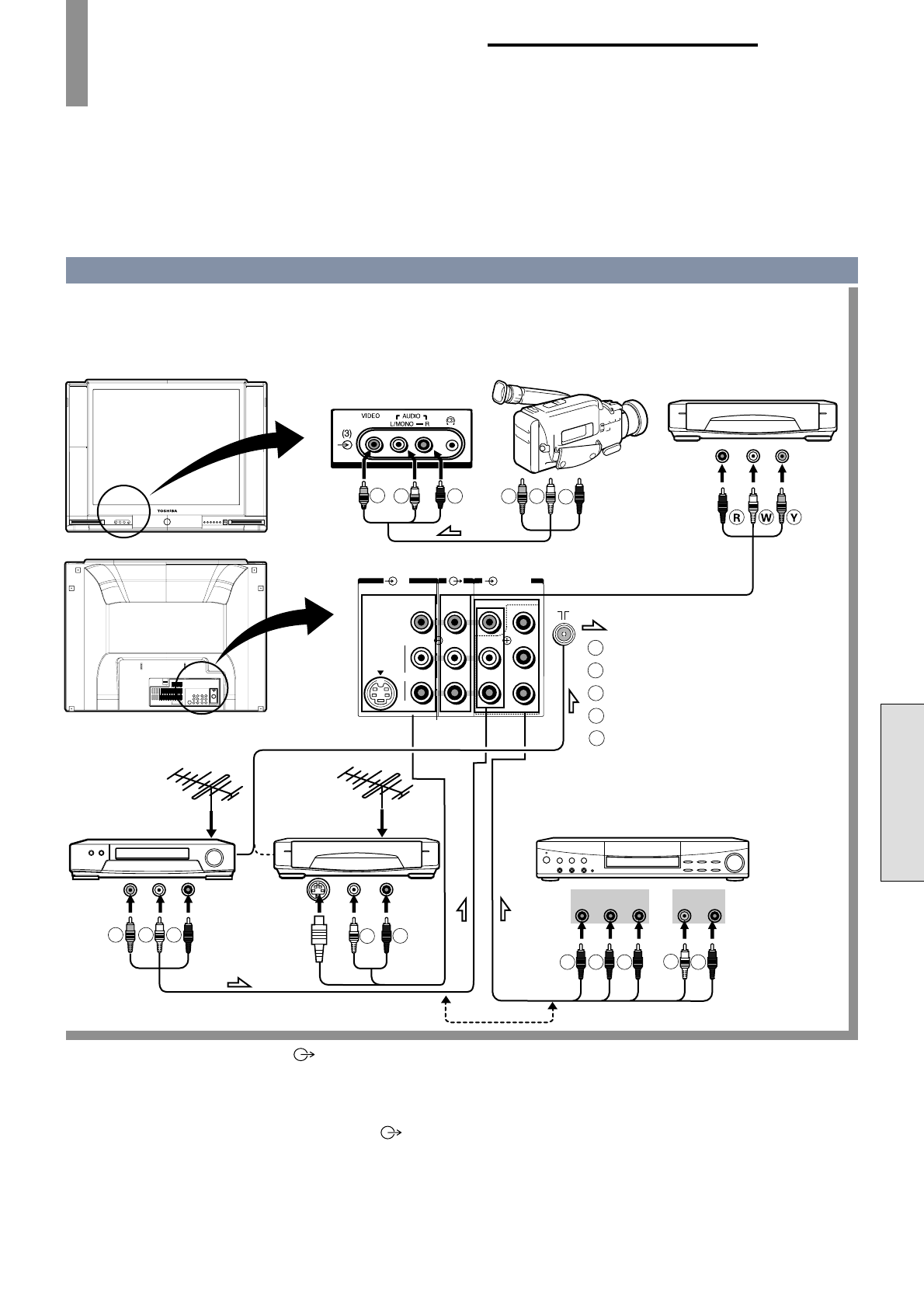

(1)

AUDIO

(MONITOR)

(2)/DVD

COMPONENT
VIDEO INPUT

(K Антенному входу)

Видеокамера
и т.д.

Антенный выход

K аудиовыходам

K видеовыходу

K выходу

S-VIDEO

K аудиовыходам

Или Y P

B

/C

B

P

R

/C

R

 или VIDEO терминал

K видеовыходу

Зад

Перед

K аудиовыходам

Проигрыватель DVD,
Проигрыватель Лазерных
Дисков и т.д.

Видеомагнитофон
с терминалом
S-VIDEO

Видеомагнитофон
баз терминала
S-VIDEO

K видеовходу

K аудиовходам

: Направление сигнала

: Жёлтый (видео)

: Белый (аудио L/MONO)

: Красный (аудио R, P

R

/C

R

)

: Зелёный (Y)

: Голубой (P

B

/C

B

)
