5

VIDEO

AUDIO

VIDEO

AUDIO

IN

OUT

(MONITOR)

L

R

VIDEO

AUDIO

VIDEO

AUDIO

IN

OUT

(MONITOR)

V I D E O

A U D I O

L

R

P a / C a

P a / C a

Y

D V D

( V I D E O   I N )

( M O N I T O R )

5m

30

°

30

°

+

-

-

+

A

C

D

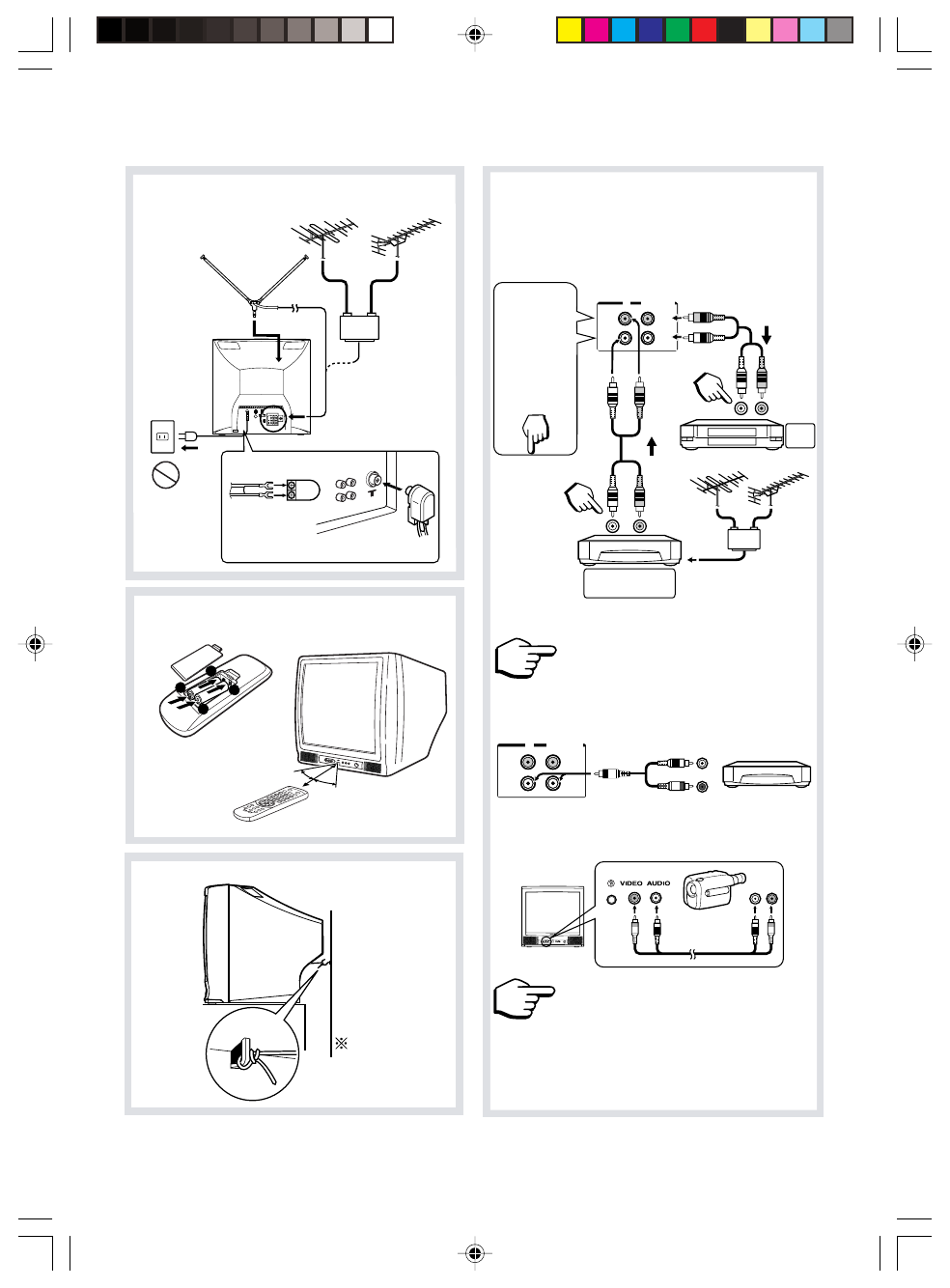

Подсоединение для Антенны
и Шнура питания

ПОДГОTОBKA

Телескопическая

антенна

ОВЧ

(VHF)

УВЧ

(UHF)

Микширующее
устройство

Розетка

переменного

тока

Не используйте

источник питания,

дающий ток, иной,

чeм переменный

тoк 220-240 В.

Антенный адаптер

Установка батарей в пульт
дистанционного управления

Требует двух
батарей R03 (AAA)

Установка

Крепкая веревка

В целях безопасности

примите меры к тому,

чтобы аппарат не

опрокинулся.

 При перестановке

аппарата внимательно

проверьте, чтобы

веревка была развязана.

Подсоединяйте аудио терминал внешнего
оборудования к выходу Л/МОНО (L/MONO).
Для оборудования, не имеющего терминал
Л/МОНО (L/MONO), а только Л (L),
подсоединяйте в следующем порядке.

ПРИМЕЧАНИЕ

1

См.
ПРИМЕЧАНИЕ 1

См.
ПРИМЕЧАНИЕ 1

Видеомагнитофон

(Без встроенного тюнера)

ОВЧ
(VHF)

УВЧ
(UHF)

Микширующее
устройство

Видеомагнитофон

и т.д.

Выходной зажим

ВOСПРOИЗВЕДЕНИЕ

(PLAYBACK)

ЗАПИСЬ

(REC)

ВЫХОД (МОНИТОРА)

Терминал
выводит сигналы,
которые поступают
через антенный вход

a

(IN)

Входной терминал

См. ПРИМЕЧАНИЕ 2

B

Подсоединение Внешнего
оборудования через
терминалы Задней панели

AUDIO OUT

или

a

AUDIO IN

или

 OUT

внешнее

оборудование

Передние Аудио/Видео (A/V) терминалы
очень удобны для подключения видеокамер
или игровой аппаратуры. Однако, при
подключении другой аппаратуры к
терминалу

a

(IN)

 на задней панели, могут

возникнуть аудио или видео помехи, в таком
случае, пожалуйста, отключите аппаратуру
от данного терминала.

ПРИМЕЧАНИЕ

2

Ru-P04-12[21CV1R]-7
