5

VIDEO

AUDIO

VIDEO

AUDIO

IN

OUT

(MONITOR)

L

R

VIDEO

AUDIO

VIDEO

AUDIO

IN

OUT

(MONITOR)

(VIDEO IN)

]

+

-

-

+

5m

30

°

30

°

A

C

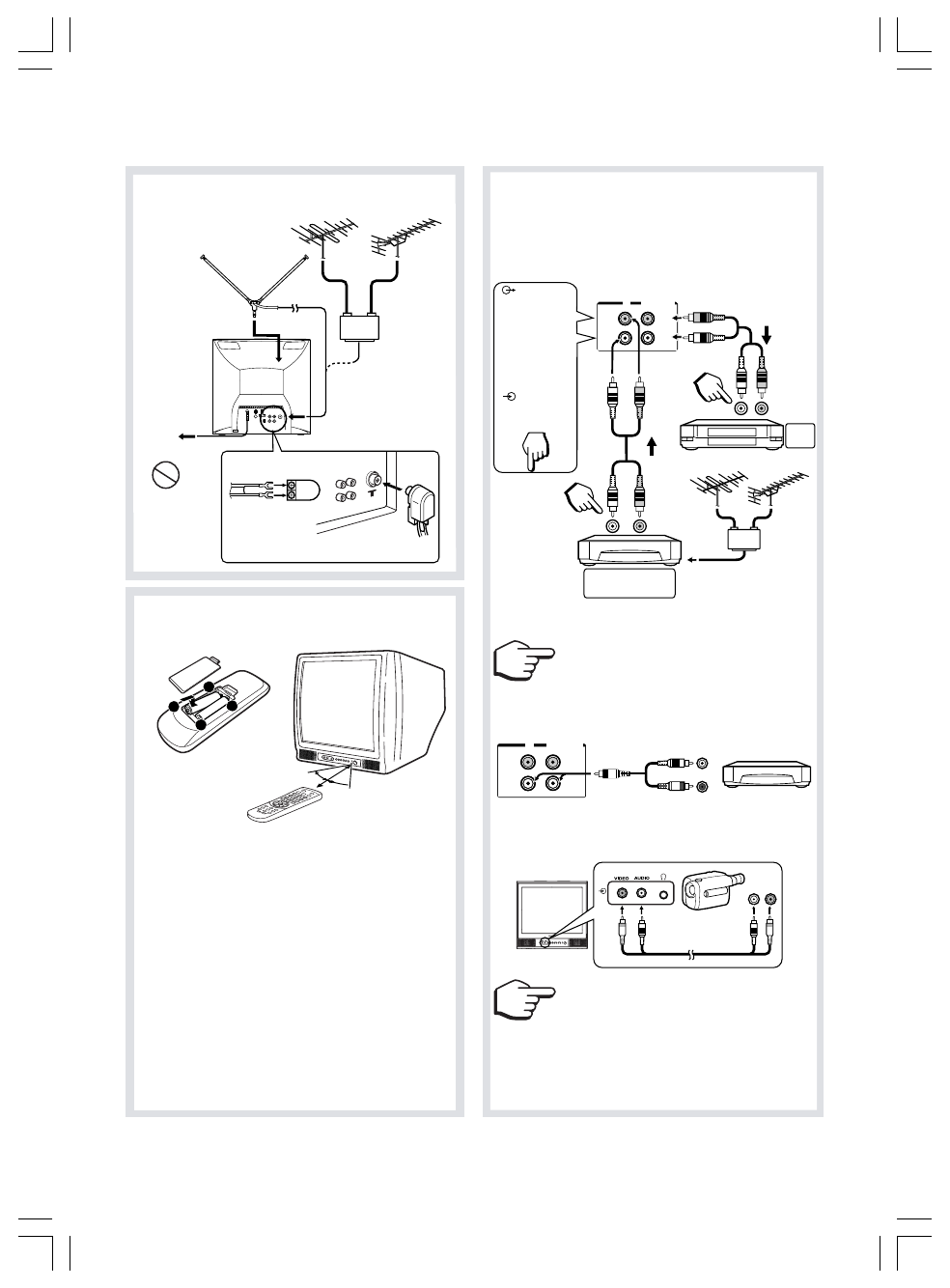

Подсоединение для Антенны
и Шнура питания

ПОДГОTОBKA

Телескопическая

антенна

ОВЧ
(VHF)

УВЧ
(UHF)

Микширующее
устройство

К стенной
розетке
переменного
тока

Не используйте
источник питания,
дающий ток, иной,
чeм переменный
тoк 220-240 В.

Антенный адаптер

Установка батарей в пульт
дистанционного управления

Требует двух
батарей R03 (AAA)

Подключите аудиосигнал к разъему
L/MONO стереофонического оборудования.
Для оборудования, не имеющего терминал
Л/МОНО (L/MONO), а только Л (L),
подсоединяйте в следующем порядке.

См.
ПРИМЕЧАНИЕ 1

См.
ПРИМЕЧАНИЕ 1

Видеомагнитофон

(Без встроенного тюнера)

ОВЧ
(VHF)

УВЧ
(UHF)

Микширующее
устройство

Видеомагнитофон
и т.д.

Выходной зажим

ВOСПРOИЗВЕДЕНИЕ

(PLAYBACK)

ЗАПИСЬ

(REC)

ВЫХОД (МОNITOR)

Терминал выхода:
выводит Аудио-
Видеосигналы. Сигналы
поступают из Антенного
входа (Aerial input) или
Аудио-Видеовхода
(AV IN).

Входной терминал

См. ПРИМЕЧАНИЕ 2

B

Подсоединение Внешнего
оборудования через
терминалы Задней панели

AUDIO OUT

или

IN

внешнее

оборудование

Передние Аудио/Видео (A/V) терминалы
очень удобны для подключения видеокамер
или игровой аппаратуры. Однако, при
подключении другой аппаратуры к
терминалу

a

(VIDEO IN)

 на задней панели, могут

возникнуть аудио или видео помехи, в таком
случае, пожалуйста, отключите аппаратуру
от данного терминала.

ПРИМЕЧАНИЕ 2

ПРИМЕЧАНИЕ 1

AUDIO IN

или

 OUT

• В   с л у ч а е   н е п р а в и л ь н о й   р а б о т ы   п у л ь т а

дистанционного  управления  или  уменьшения
дальности его работы замените обе батарейки
на новые.

• Если  пульт  дистанционного  управления  в

течение  длительного  периода  времени  не
используется или если батарейки разрядились,
и з в л е к и т е   и х   и з   б а т а р е й н о г о   о т с е к а   в о
избежание утечки электролита.

• Не  роняйте,  не  мочите  и  не  разбирайте  Пульт

Дистанционного Управления.

Осторожно:

• Не бросайте батарейки в огонь.

Выбрасывайте

батарейки в специально предназначенных для
этого  местах  в  соответствии  с  местными
правилами.

• Не  используйте  одновременно  батарейки

разных  типов  или  использованные  батарейки
вместе с новыми.

AUDIO

VIDEO

AUDIO

VIDEO

Ru-04-16[21CJ1R/RU/RX]-6
