3

Dimension: 176 x 250mm

14R2F_01-07_RU

Гнездо наушников

•

Установите громкость звука на нужном Вам уровне, безопасном для Ваших ушей.

•

Во избежание повреждения слуха надевайте наушники только после того как вставите штекер наушников
в соответствующее гнездо и включите питание телевизора.

•

Прежде чем вытаскивать штекер наушников из гнезда и выключать питание, снимите наушники.

•

Наушники рассчитаны на сопротивление в 32 ома.

•

Вынимайте штекер наушников из гнезда на то время, пока не пользуетесь ими.

Вставьте штепсель наушников в гнездо наушников для.

•

Аудиозвук из громкоговорителей отключается.

Пульт диcтaнциoннoгo yпpaвлeния

Cyxoзapяжeнныe элeмeнты

питaния типa AA

Трансформатор  полного

сопротивления 300 - 75

(Только дпя моделей 14R2F)

Комнатная  антенна
(двухполюсная)  с  плоским
антенным  фидером

AV-IN

OUT

AUDIO

VIDEO

•

Нижe пpивeдeнo кpaткoe oпиcaниe типoв coeдинeний, иcпoльзyeмыx для кoaкcиaльнoгo кaбeля и aнтeннoгo:

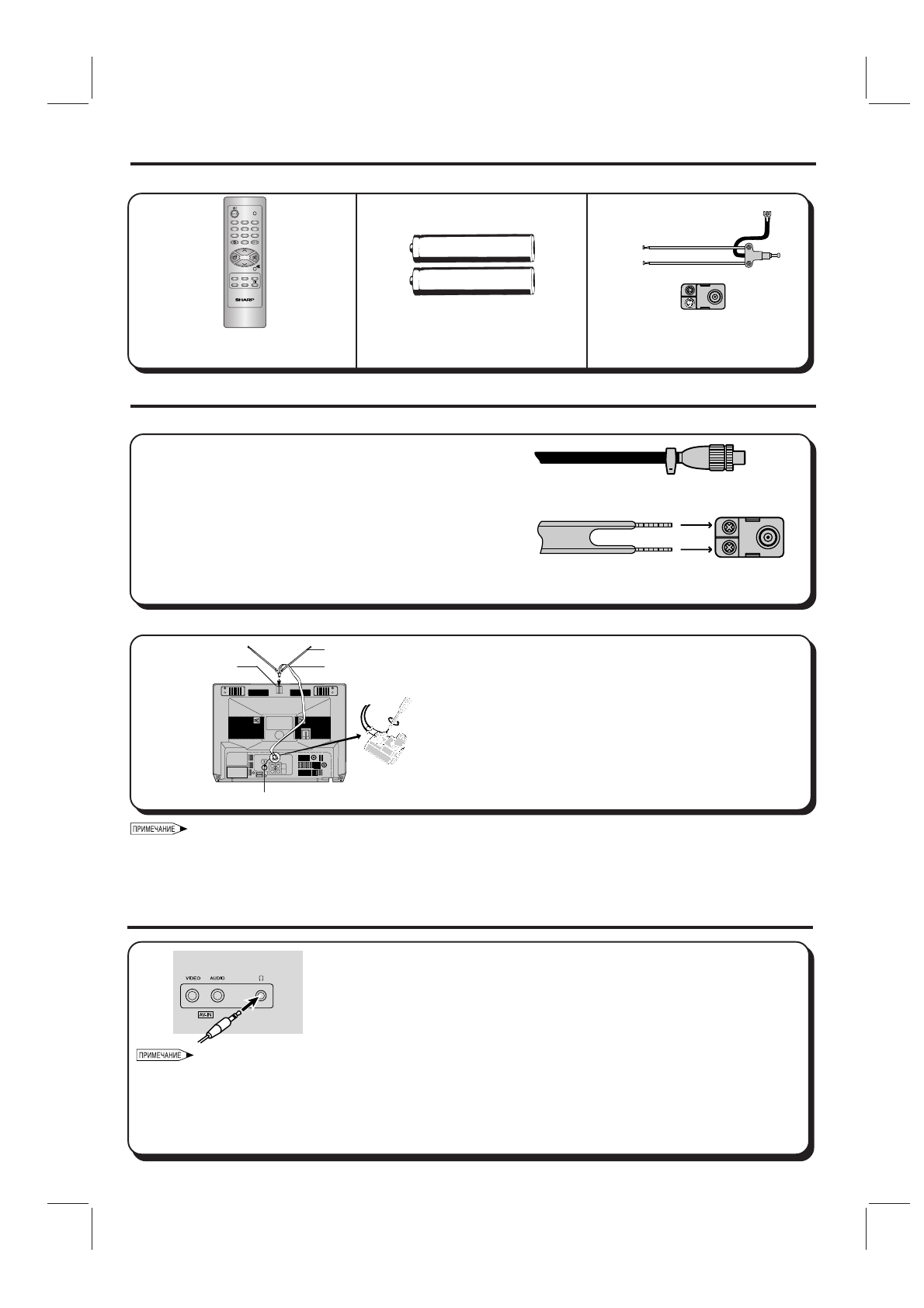

Pacкpыв yпaкoвкy, пpoвepьтe нaличиe cлeдyющиx пpинaдлeжнocтeй:

Пpинадлeжнocти

Пoдcoeдинeниe aнтeнны

(1) Ecли Baшa внeшняя aнтeннa oбopyдoвaнa

кoaкcиaльным кaбeлeм нa 75 oм, ycтaнoвитe нa
нeгo нoвый штeпceль cтaндapтa DIN45325 (как
показано справа) и пoдключитe eгo в aнтeннoe
гнeздo нa тыльнoй cтopoнe тeлeвизopa.

(2) Ecли Baшa внeшняя aнтeннa oбopyдoвaнa

двyжильным плocким aнтeнным фидepoм нa 300
oм, ycтaнoвитe нa нeгo пepexoдник-
пpeoбpaзoвaтeль coпpoтивлeния c 300 oм нa 75 oм
и пoдключитe eгo в aнтeннoe гнeздo нa тыльнoй
cтopoнe тeлeвизopa.

75-oмoвый кoaкcиaльный кaбeль

(круглый кабель)

Двyжильный плocкий aнтeнный

фидep нa 300 oм

•

Отключите шнур питания из электрической розетки перед подсоединением антенны к задней стенке телевизора.

•

Если лри использование вами стержневой антенны в то время, как сигнал с Телевизенной станции слабый или не
отчётливый, то показ изображение может быть не ясным или не подобающим. В этом случае, мы рекомендуем вам
использовать внешнию антонну.

•

Подкпючение стержневой антенны

(1) Введите монтажный штырь антенны в гнездо

установки антенны до щелчка, подтверждающего
фиксацию в правильном попожении.

(2) Подключите фидер антенны к переходнку-

преобраэователю сопротивления.

(3) Подключите лреобразователь сопротивления в

гнездо подключения антенны на задней панеля
телевизора.

•

Стержневая антенна и преобразователь сопротивления
в комплект поставки не включены Моделям

14R2F.

Стержневая антенна

Фидер

Преобразователь
сопротивления

Гнездо
установки
антенны

Гнездо подключения антенны

(14R2F)

TV/VIDEO

TV

0

NORMAL

TIMER

FUNCTION

SYSTEM


1

4

7

2

5

8

3

6

9

CH

CH
