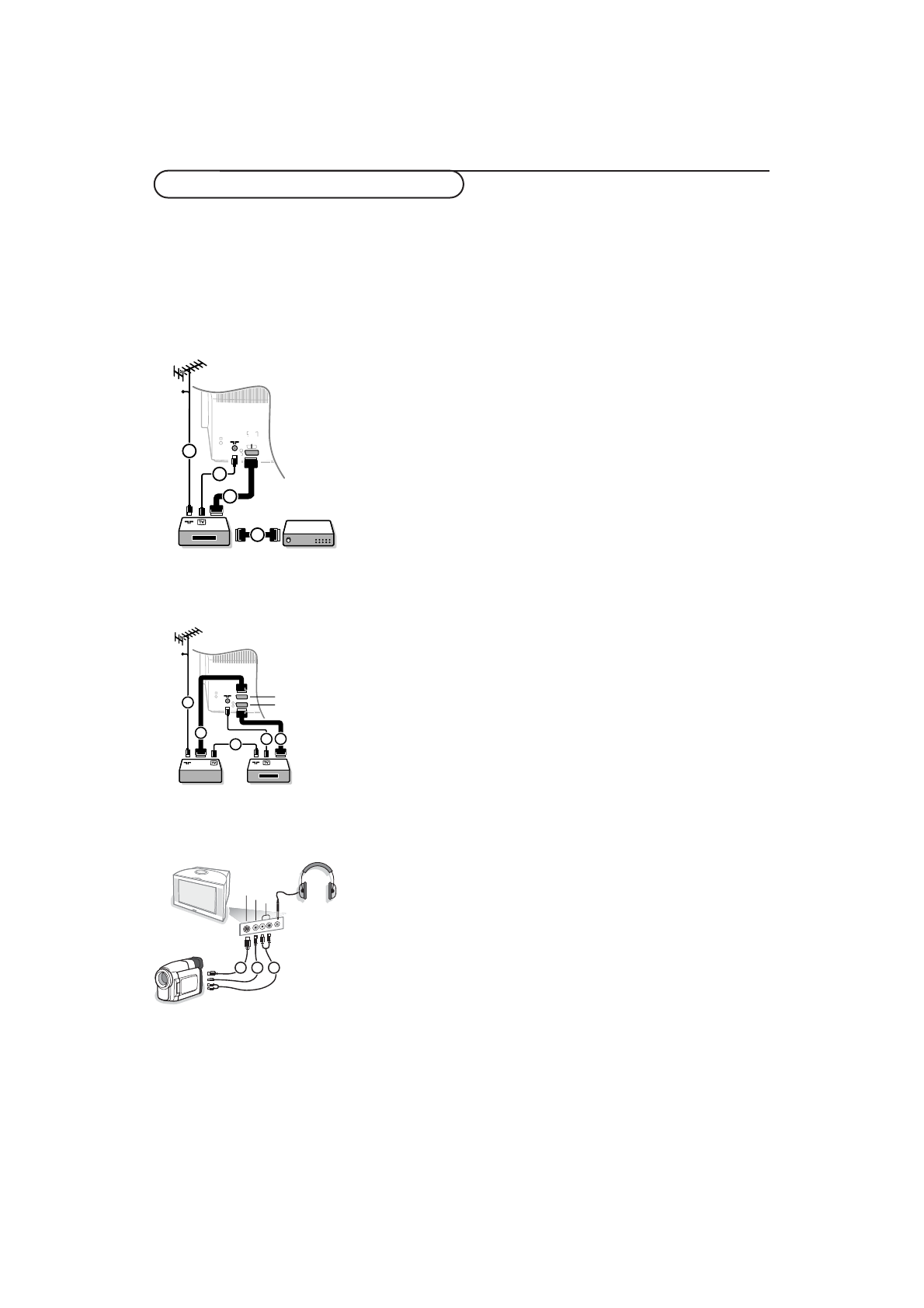

Существует широкий круг аудио- и видеоустройств, которые могут быть подключены к Вашему
телевизору. Приведенные ниже схемы иллюстрируют подключение таких устройств.

Примечание: Вход

EXT.1

может поддерживать системы передачи сигналов CVBS и RGB, вход

EXT.2

- сис-

темы CVBS и Y/C. Рекомендуется подключать устройства с выходным сигналом в системе RGB к выходам

EXT.1

, т.к. RGB обеспечивает лучшее качество изображения. Если Ваш видеомагнитофон поддерживает

функцию EasyLink, его следует подключать ко входу

EXT.2

для использования преимуществ EasyLink.

Записывающее устройство (VCR-DVD+RW)

(Видеомагнитофон, записывающий DVD-плеер)

Подключите, как показано на рисунке, антенные кабели

1

,

2

и, для получения наилучшего качества изображения,

еврокабель

3

. При отсутствии евроразъема, единственным

возможным способом подключения является антенный кабель.
Поэтому Вам нужно будет настроить тестовый сигнал вашего
записывающего устройства  и назначить для этого сигнала
программу с номером 0, либо сохранить тестовый сигнал как
программу с номером в интервале от 90 до 99 (см. Ручная
установка, стр. 6).
См. руководство по Вашему записывающему устройству.

Декодер и видеомагнитофон

Подключите еврокабель

4

к своему декодеру и к

специальному евроразъему видеомагнитофона. См. также
инструкцию по эксплуатации видеомагнитофона. См. Декодер,
стр. 8. Вы можете также подключить декодер еврокабелем не-
посредственно к входам

EXT.1

или

2

.

Другое оборудование

(приемник спутникового сигнала, декодер, DVD-плейер, игровые приставки и др.)

&

Подключите, как показано на рисунке, антенные кабели

1

,

2

и

3

(только в том случае, если дополнительное устрой-

ство имеет телевизионные антенные входы/выходы).
Подключите устройство с еврокабелем

4

или

5

к одному из

евроразъемов

EXT.1

или

2

для получения изображения более

высокого качества.

é

Выполните поиск тестового сигнала внешнего устройства так
же, как Вы это делали в случае с видеомагнитофоном.

“

Выберите нужное устройство в меню Конфиг., Источник
(сигнала), стр. 8.

Подключение к боковым разъемам

Телекамера или видекамерa

&

Подключите видеокамеру, как показано на рисунке.

é

Произведите подключения к входам

VIDEO

2

и

AUDIO L

3

для монофонического устройства. Для стереофонического
устройства подсоединитесь также к входу

AUDIO R

3

.

Качество стандарта S-VHS при использовании видеокамеры
S-VHS можно получить при подключении к видеовходу £

S-VIDEO

1

и

AUDIO

3

с помощью кабелей S-VHS.

Не подсоединяйте кабели

1

и

2

одновременно! Это может

привести к искажению изображения.

Наушники

&

Вставьте штекер в предназначенный для наушников разъем

L

, как показано на рисунке.

é

Нажмите кнопку

¬

на пульте дистанционного управления

для выключения встроенных динамиков телевизора.

Полное сопротивление наушников должно составлять от 8 до 4000
Ом. Размер гнезда для подключения наушников - 3,5 мм.

В меню Звук выберите

Громкость наушников

для регулировки

громкости звука в наушниках.

CABLE

1

4

2

EXT.

2

3

CABLE

1

2

1

EXT.

2

4

5

3

Подключение внешних устройств

AUDIO

VIDEO

S•VIDEO

1

2

3
