Подключение внешних устройств
Подключение внешних устройств
Существует широкий круг аудио- и видеоустройств, которые могут быть подключены к Вашему телевизору. Приве-
денные ниже схемы иллюстрируют подключение таких устройств.
Видеомагнитофон
Если еврокабель
3
не используется, следует вы-
полнить следующие операции:
Поиск и запись тест-сигнала видеомагнитофона:
&
Отсоедините антенный кабель
1
от антенного
разъема
x
видеомагнитофона.
é
Включите телевизор и переведите видеомагнито-
фон в режим генерации тест-сигнала (см. руковод-
ство по эксплуатации видеомагнитофона).
“
Найдите тест-сигнал, генерируемый видеомагни-
тофоном, таким же образом, как были найдены и
записаны телевизионные сигналы (см. Установка,
Сохранение настроек телевизионных каналов. Руч-
ная установка, стр. 7).
‘
Сохраните тест-сигнал под номером программы 0
или под одним из номеров между 90 и 99.
(
После записи тест-сигнала снова подключите ан-
тенный кабель в антенный разъем
x
видеомагни-
тофона.
Декодер и видеомагнитофон
Подключите еврокабель
4
к своему декодеру и к
специальному евроразъему видеомагнитофона
(см. также Инструкцию по эксплуатации видеомаг-
нитофона, и меню Декодер, стр. 11).
Вы можете также подключить декодер еврокабе-
лем непосредственно к входам EXTERNAL 1 или 2.
CABLE
1
4
2
EXT.
2
3

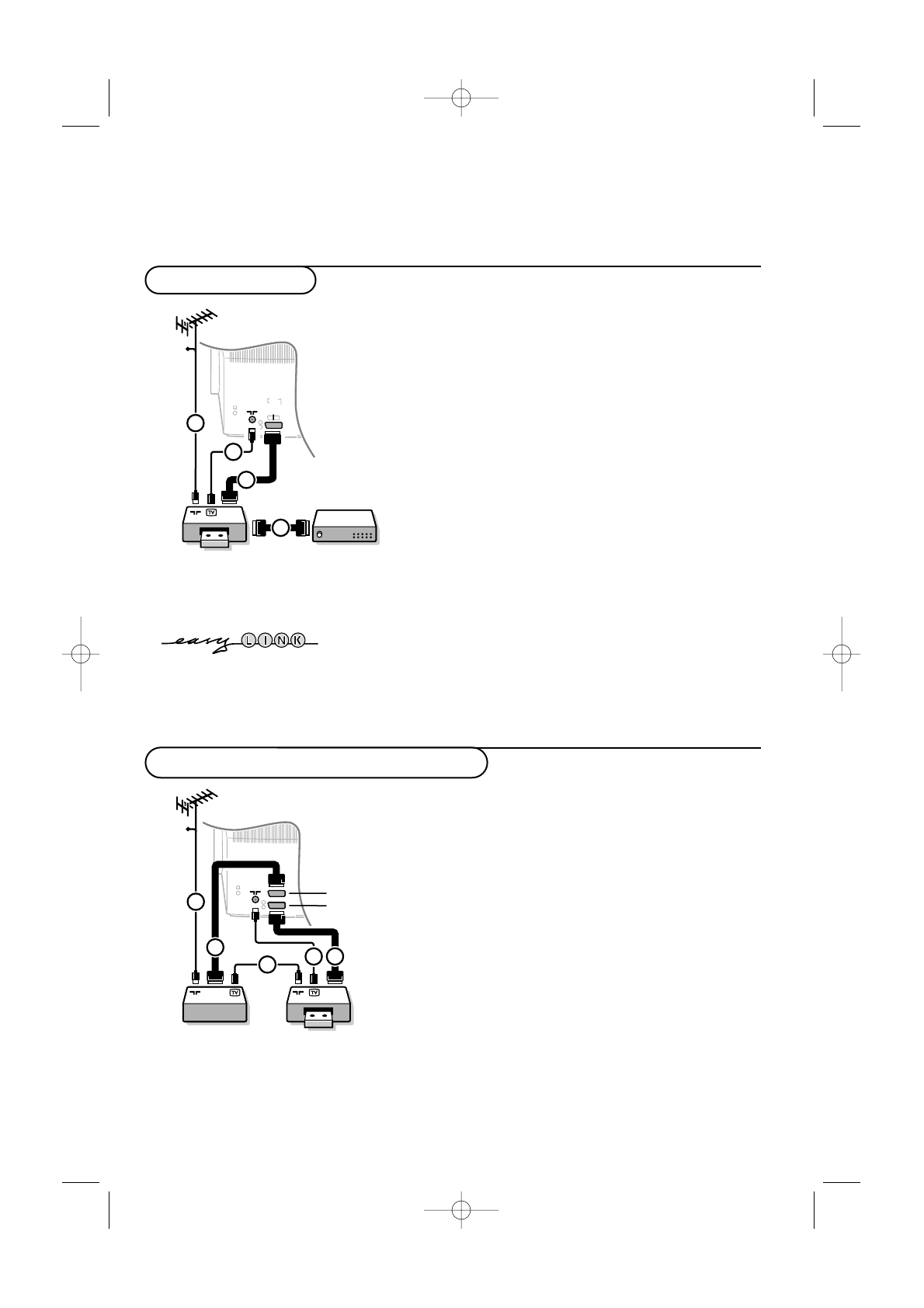

Подключите антенные кабели
1
,
2
, а также для полу-
чения наилучшего качества изображения еврокабель
3
, как показано на рисунке.
Если Ваш видеомагнитофон поддерживает функцию
Easy Link, поставляемый в его комплекте еврокабель
должен быть подключен к входу EXTERNAL 2 для обес-
печения поддержки функции EasyLink.
(кроме цифровых устройств)
Видеомагнитофон и другое оборудование
CABLE
1
2
1
EXT.
2
4
5
3
&
Подключите кабели
1
,
2
и
3
, как показано на рисунке. Улуч-
шения качества изображения можно добиться, если подключить
еврокабель
5
ко входу EXTERNAL 2 и еврокабель
4
ко входу
EXTERNAL 1 или 3.
é
Выполните поиск тест-сигнала внешнего устройства так же, как
это было сделано в случае с видеомагнитофоном.
Если видеомагнитофон подключен к входу EXTERNAL 1, Ваши
возможности ограничиваются лишь записью программ с телеви-
зора.
Лишь в том случае если видеомагнитофон подключен к входу
EXTERNAL 2, Вы можете записывать программы как телевизора,
так и другого подключенного оборудования (см. Запись на ви-
деомагнитофон, стр. 32).
Примечание: Вход EXTERNAL 1 может поддерживать системы передачи
сигналов CVBS и RGB, EXTERNAL 2 - системы CVBS и У/С,
EXTERNAL 3 - системы CVBS и RGB. Рекомендуется подключать
устройства с выходным сигналом в системе RGB к выходам
EXTERNAL 1 или 3, т. к. RGB обеспечивает лучшее качество изо-
бражения.
Кабель
Кабель
