10

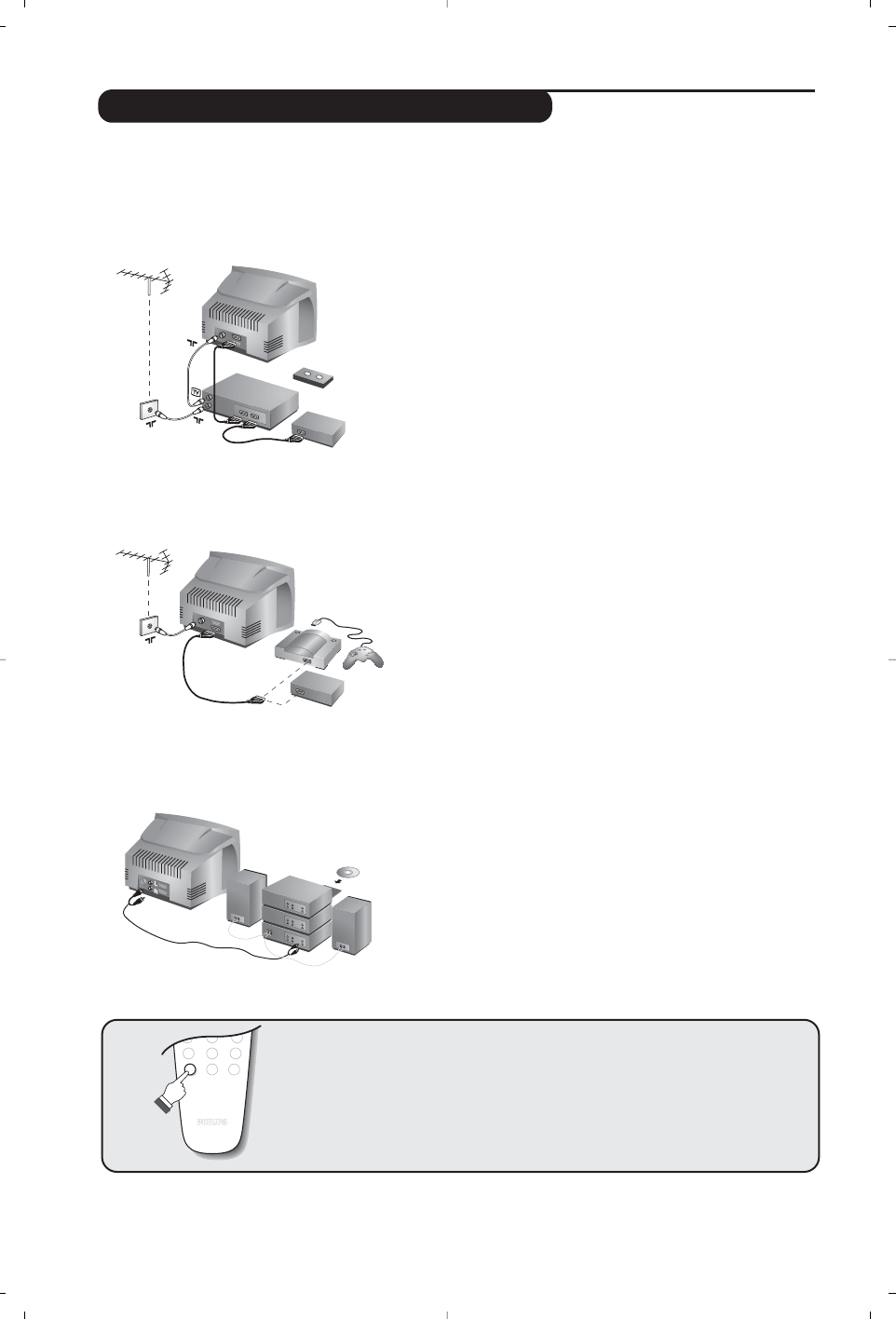

Pripojenie periférnych zariadení

Prijímač má 2 konektory EXT1 a EXT2 na zadnej strane.

EXT1 konektor má audio a video vstupy/výstupy a RGB vstupy.
EXT2 konektor má audio a video vstupy/výstupy  a  S-VHS vstupy.

Vykonajte zapojenia uvedené oproti. Používajte kvalitný
eurokonektorový kábel.

Ak váš videorekordér nie je vybavený eurokonektorom, jediný
možný spôsob pripojenia je pomocou anténneho kábla.
Preto budete musieť naladiť prijímač na signál videorekordéra a
priradiť mu programové číslo 0 (pozri ručné ukladanie, str. 6).
Ak chcete prehrávať obraz z videorekordéra, stlačte

0

.

Videorekordér s dekóderom

Pripojte dekóder k druhej eurokonektorovej zástrčke
videorekordéra. Takto budete môcť nahrávať kódované
vysielanie.

Videorekordér

Satelitný prijímač, dekóder, CDV, hry, atď.

Vykonajte zapojenia uvedené oproti.
Pre optimalizáciu kvality obrazu, pripojte zariadenia
vytvárajúce RGB signál (digitálny dekóder, hry, určité CDV
prehrávače, atď.) na EXT1, zariadenia, ktoré tvoria S-VHS
signál (S-VHS a Hi-8 videorekordéry) na EXT2 a všetky
ostatné zariadenia buď k EXT1 alebo EXT2.

Ak chcete prijímač pripojiť k hi-fi systému, použite audio
kábel pre pripojenie výstupov «L »a «R» TV prijímača k
vstupom "AUDIO IN" "L" a "R" na hi-fi zosilňovači.

Ostatné zariadenia

Zosilňovač

(k dispozícii iba v určitých verziách)

VCR

EXT 2

EXT 1

5

6

4

8

7

9

0

ù

Y

Navolenie pripojeného zariadenia

Stlačte tlačidlo

n

, čím zvolíte

EXT1

,

EXT2

,

S-VHS2

(S-VHS signály zo

zásuvky EXT2) a

AV

pre konektory na prednom paneli (podľa modelu).

Väčšina zariadení (dekóder, videorekordér) zabezpečí prepnutie automaticky.
