10

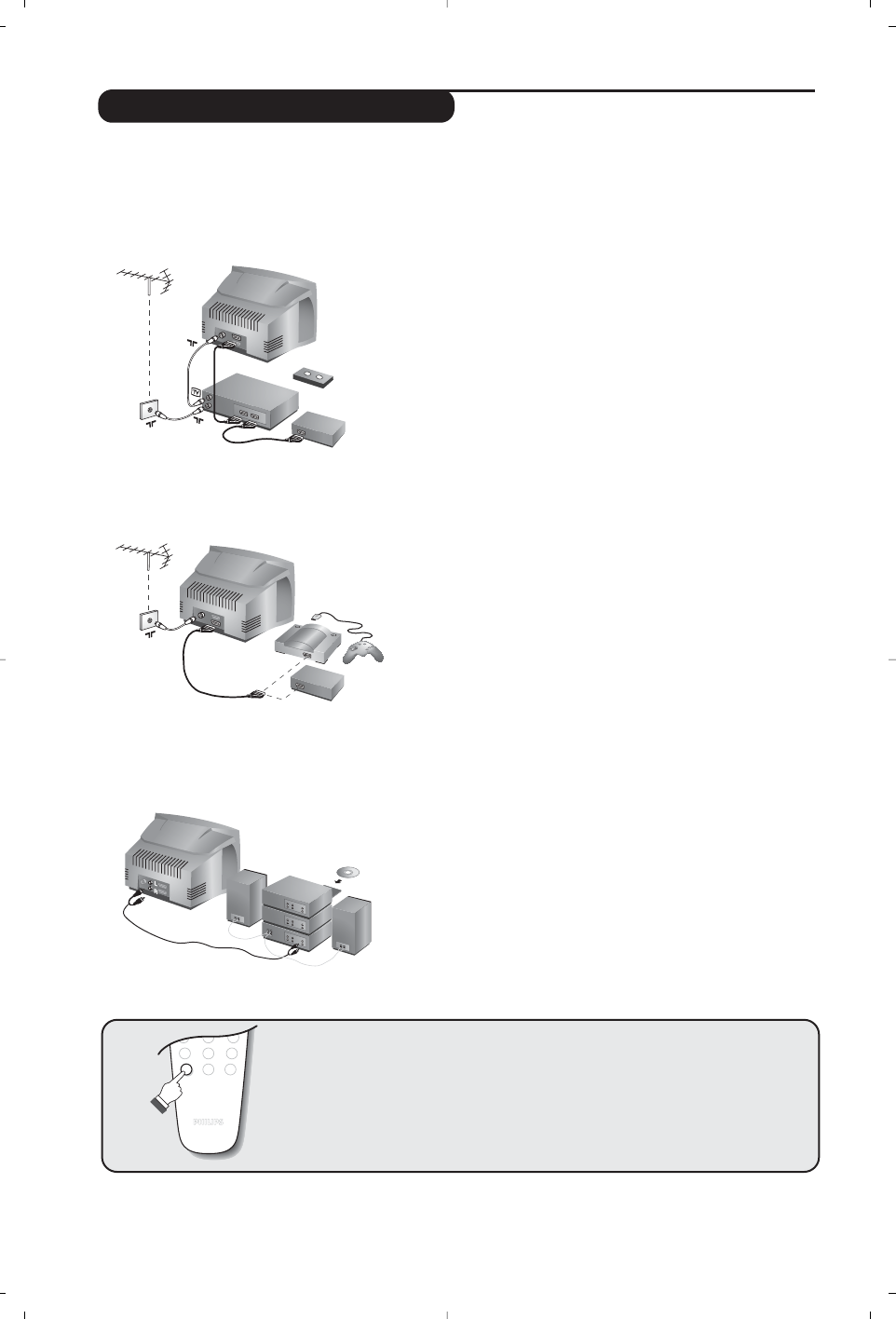

Připojení jiných přístrojů

Na zadní straně televizoru se nacházejí dva konektory EXT1 a EXT2.

Konektor EXT1 má vstupy/výstupy audio a video a vstupy RGB.
Konektor EXT2 má vstupy/výstupy audio a video a vstupy S- VHS.

Proveďte zapojení znázorněné na obrázku. Použijte kvalitní
kabel SCART.

Pokud na videorekordéru nemáte eurokonektor je jediné možné
spojení možné pouze pomocí kabelu antény.
V tom případě musíte na televizoru naladit testovací signál
videorekordéru a přiřadit mu programové číslo 0 (viz ruční ladění
str. 6). Chcete-li sledovat videorekordér, stiskněte

0

.

Videorekordér s dekodérem

Dekodér připojte na druhý eurokonektor videorekordéru.
Nyní můžete nahrávat kódované přenosy.

Videorekordér

Satelitní přijímač, dekodér, CDV, hry atd.

Proveďte zapojení znázorněné na obrázku. Chcete-li získat
lepší kvalitu obrazu, připojte přístroje se signály RGB
(DVD, digitální dekodéry, hry atd.) na konektor EXT1 a
přístroje se signály S-VHS (videorekordéry S-VHS a Hi-8,
některé přehrávače Video CD) na EXT2 a veškeré ostatní
zařízení buď na EXT1 nebo EXT2.

Pro připojení televizoru k hifi systému použijte audiokabel.
Připojte výstupy «L» a «R» na televizoru ke vstupům
«AUDO IN» «L» a «R» na zesilovači.

Další přístroje

Zesilovač

(tato funkce je k dispozici pouze u někter ých modelů)

VCR

EXT 2

EXT 1

5

6

4

8

7

9

0

ù

Y

Volba připojeného přístroje

Pomocí tlačítka

n

volíte

EXT1

,

EXT2

,

S-VHS2

(S-VHS signály z konektoru

EXT2) a

AV

pro připojení na předním panelu (záleží na modelu).

Většina přístrojů (dekodér y, videorekordér y) provádí přepínaní automaticky sama.
