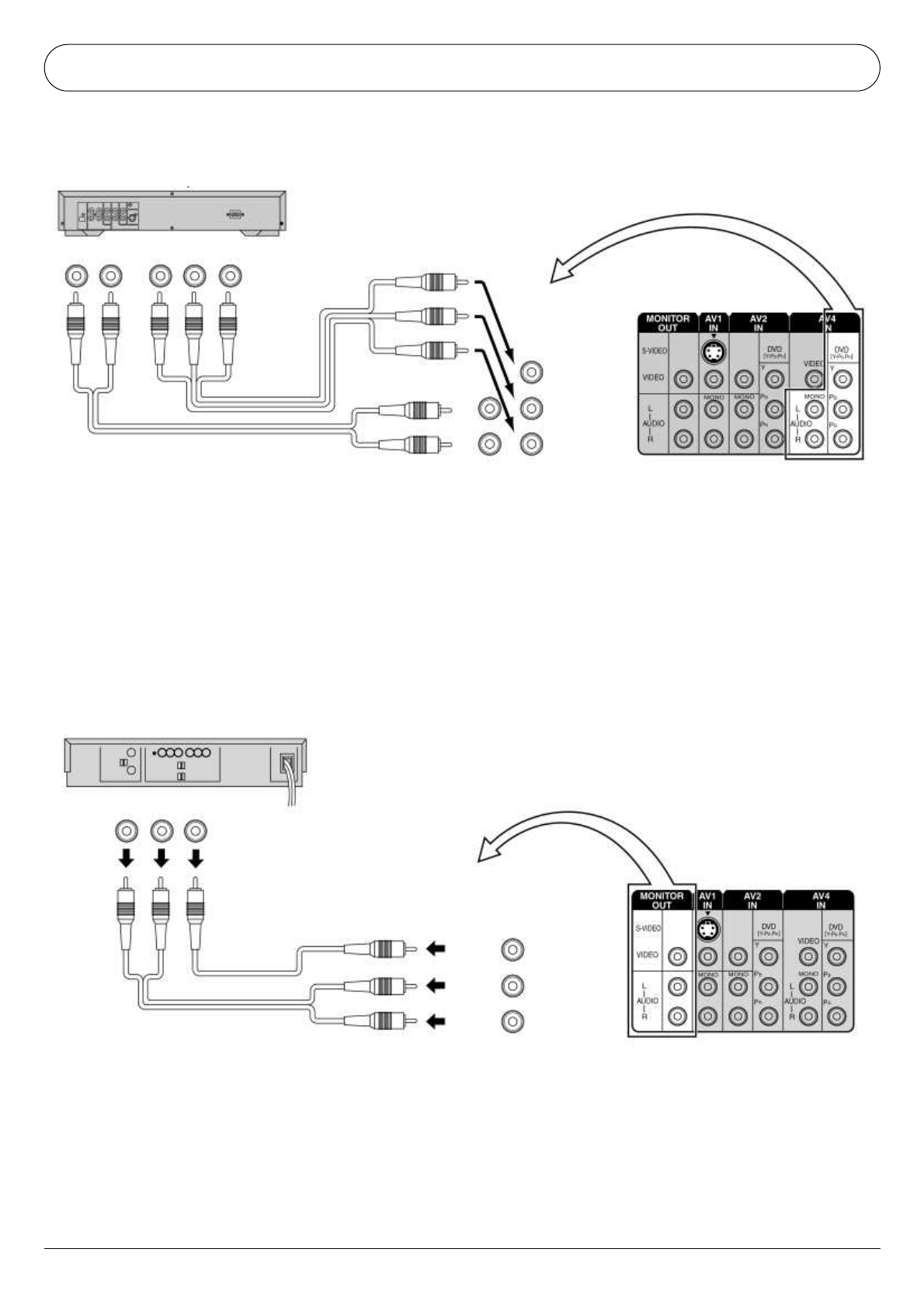

Как выполнить подключение к входным разъемам для DVD

DVD-проигрыватель

Записывающее оборудование

(например, видеомагнитофон VHS)

Выход

MONITOR OUT

Выход AUDIO

Выход AUDIO

МОНО

П

Л

П

Л

P

R

P

B

Y

Выход DVD (Y, P

B

, P

R

)

P

R

P

B

Y

Выход DVD

(Y, P

B

, P

R

)

АУДИОCИГНАЛ

ВИДЕОСИГНАЛ

Примечание:

●

Аудиосигнал AV4 является общим для обоих входных разъемов AV4 и DVD.

●

Входной разъем, предназначенный для сигнала DVD, имеет приоритет над входным разъемом для видеосигнала AV4.

●

Аналогичное подключение может быть выполнено к входному разъему COMPONENT VIDEO 2.

На  выходы  «Monitor  Out»  поступают  те  же  аудио-  и  видеосигналы,  которые  в  этот  момент  формируют  основное  изображение  на  экране  телевизора  и  звук  из
динамиков, например, сигналы от станций телевещания или сигналы от входов AV1, AV2, AV3 или AV4.

Как подсоединить выходы AV Monitor к другому оборудованию

АУДИОCИГНАЛ

ВИДЕОСИГНАЛ

Вход AUDIO

П

Л

П

Л

Вход

VIDEO

S-VIDEO

VIDEO

AUDIO

Примечание

:

●

Никогда не подключайте один и тот же видеомагнитофон сразу к обоим разъемам VIDEO IN и MONITOR OUT данного телевизора, так как это может нарушить
его нормальную работу.

●

Через выходные разъемы MONITOR OUT передаются нормальные аудиосигналы и видеосигналы основного изображения.

●

Отображаемый на экране телетекст не передается через выходные разъемы MONITOR OUT.

●

Даже  если  телевизор  работает  в  режиме  PIP  («Картинка  в  картинке»),  через  выходные  разъемы  MONITOR  OUT  будут  передаваться  только  видеосигналы
основного изображения и соответствующий звук от динамиков. Второстепенные изображения, выводимые на экран в режимах стоп-кадра, стробирования,
поиска каналов и т. п., не передаются через выходные разъемы MONITOR OUT.

●

Сигналы DVD (Y, PB, PR) не передаются через выходные разъемы MONITOR OUT.
