27

S  V

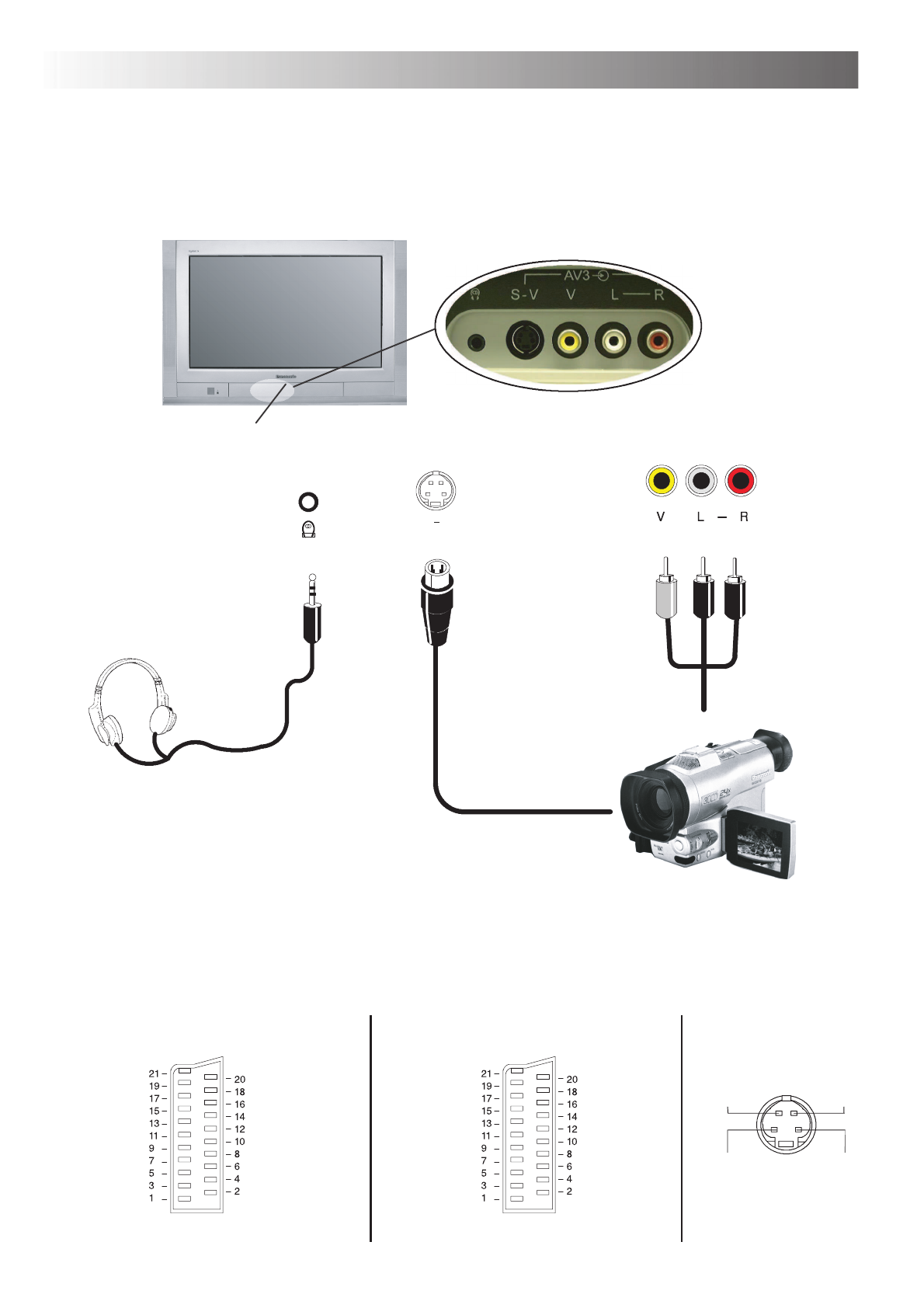

АУДИО/ВИДЕО (AV) ПОДКЛЮЧЕНИЯ

Через фронтальные разъемы AV3 аудио/видео (RCA) и разъемы для

наушников

Нажмите и отпустите, чтобы открыть

Выходной

сигнал из

разъема для

наушников

Входной видео

сигнал в разъем

S-Video

Стерео штырь 3,5 мм

Входной видео

сигнал в разъем

V

Входной аудио

сигнал в

разъемы

L/R

Видео

кабель

RCA

Аудио

кабель 2 х

RCA

СТЕРЕО НАУШНИКИ со штырем 3,5 мм

КАМЕРА

Примечание:

Представленные на рисунке дополнительное оборудование и кабели не
входят в комплект поставки телевизора.

7

Информация о разъеме SCART

21-штырькоый
разъем SCART AV1

21-штырькоый
разъем SCART AV2

Земля
Выход CVBS (видео)
CVBS земля
Красный вход
Красный земля
Зеленый вход
Зеленый земля
Синий вход
Синий земля
Аудио выход (L)
Аудио выход (R)

CVBS вход (видео)
Состояние RGB земля
Состояние RGB
Земля
—
—
Состояние CVBS
Аудио вход (L)
Аудио земля
Аудио вход (R)

Подходящие входы для

AV1

 включают

RGB (красный/зеленый/синий).

Земля
Выход CVBS (видео)
CVBS земля
S.C. – вход
Земля
—
Земля
—
—
Аудио выход (L)
Аудио выход (R)

CVBS вход (видео)
Земля
—
—
—
Данные Q-Link
Состояние CVBS
Аудио вход (L)
Аудио земля
Аудио вход (R)

AV2

 – штырьки 15 и 20 зависят от

переключения AV2 S-VHS/VIDEO.

4-штырьковый
разъем S-Video

Цветность вход

Цветность земля

Яркость вход

Яркость земля
