– 39 –
П О Д К Л Ю Ч Е Н И Е A V - О Б О Р У Д О В А Н И Я

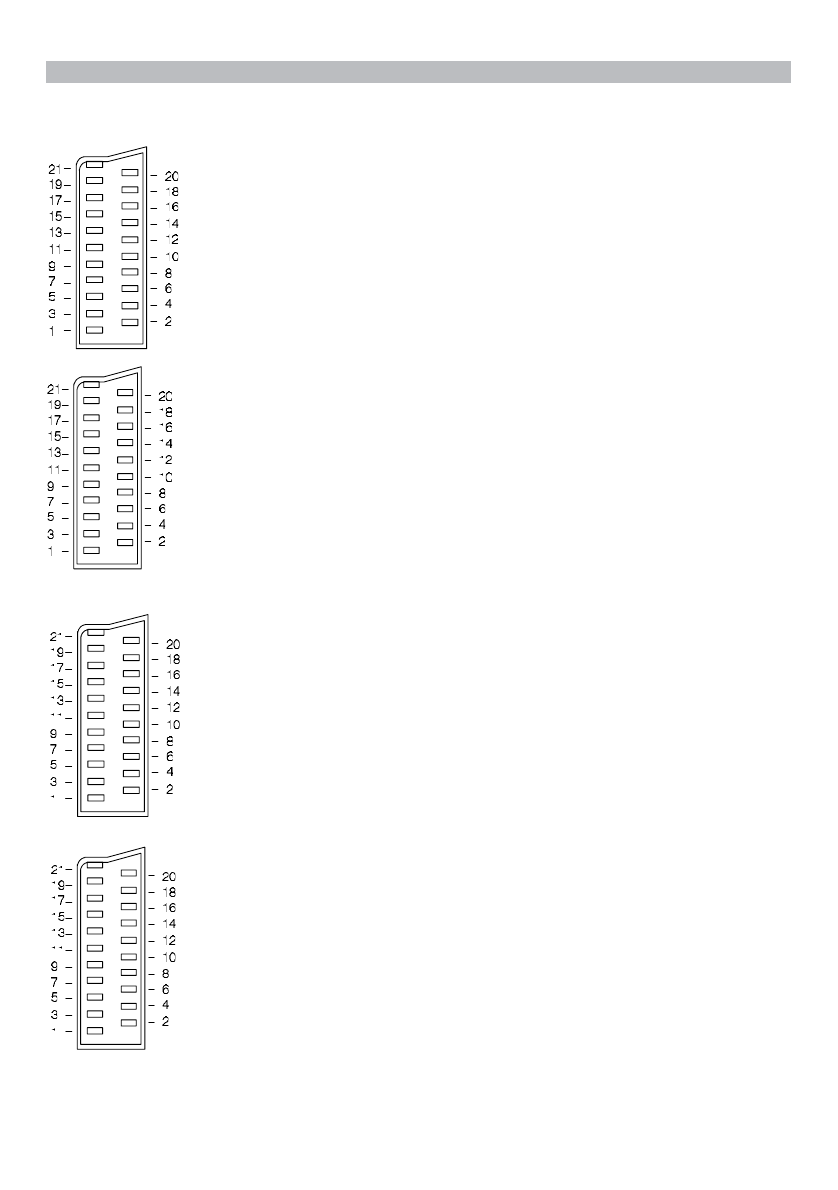

Информация о разъеме SCART
21-контактный разъем SCART AV1 (для модели TX-29PN1P)
1. Аудиовыход (R)
2. Аудиовход (R)
3. Аудиовыход (L)
4. Заземление аудиосигнала
5. Заземление (синий)
6. Аудиовход (L)
7. Вход (синий)
8. Статус полного
видеосигнала CVBS
9. Заземление (зеленый)
10. --
11. Вход (зеленый)
12. --
13. Заземление (красный)
14. Заземление
15. Вход (красный)
16. Статус сигнала RGB
17. Заземление полного
видеосигнала CVBS
18. Состояние заземления
RGB
19. Выход CVBS (видео)
20. Вход CVBS (видео)
21. Заземление разъема
21-контактный разъем SCART AV1 (для модели TX-29PМ1P)
1. Аудиовыход (R)
2. Аудиовход (R)
3. Аудиовыход (L)
4. Заземление аудиосигнала
5. Заземление (синий)
6. Аудиовход (L)
7. Вход (синий)
8. Медленное переключение
9. Заземление (зеленый)
10. --
11. Вход (зеленый)
12. --
13. Заземление (красный)
14. Заземление
15. Вход (красный)
16. Быстрая очистка
17. Заземление полного
видеосигнала CVBS
18. Состояние заземления
RGB
19. Выход CVBS (видео)
20. Вход CVBS (видео)
21. Заземление разъема
21-контактный разъем SCART AV2 (для модели TX-29PN1P)
1. Аудиовыход (R)
2. Аудиовход (R)
3. Аудиовыход (L)
4. Заземление аудиосигнала
5. --
6. Аудиовход (L)
7. --
8. Статус полного
видеосигнала CVBS
9. Заземление
10. --
11. --
12. --
13. Заземление
14. --
15. S.C. -вход
16. --
17. Заземление CVBS
18. Заземление
19. Выход CVBS (видео)
20. Вход CVBS (видео)
21. Заземление разъема
21-контактный разъем SCART AV2 (для модели TX-29PМ1P)
1. Аудиовыход (R)
2. Аудиовход (R)
3. Аудиовыход (L)
4. Заземление аудиосигнала
5. --
6. Аудиовход (L)
7. --
8. Медленное переключение
9. Заземление
10. --
11. --
12. --
13. Заземление
14. --
15. S.C. -вход
16. --
17. Заземление CVBS
18. Заземление
19. Выход CVBS (видео)
20. Вход CVBS (видео)
21. Заземление разъема
В число сигналов, которые могут подаваться на вход AV1, входит сигнал RGB (красный/зеленый/синий)
AV2 – Назначение контактов 15 и 20 зависят от переключения AV2 S-VHS / VIDEO.
