ПОДКЛЮЧЕНИЕ AV-ОБОРУДОВАНИЯ

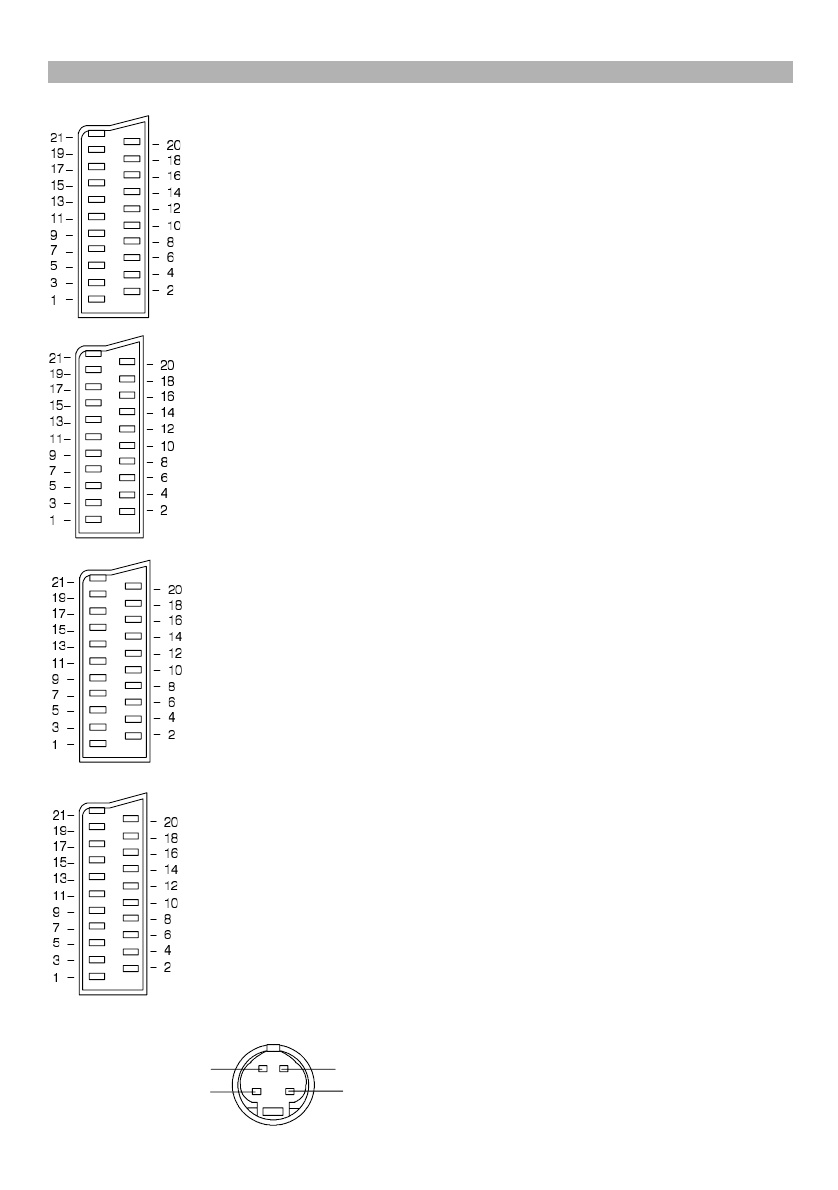

Информация о разъемах SCART и S-Video
21-контактный разъем SCART AV1 (для модели TX-29PM11P)
1. Аудиовыход (R)
2. Аудиовход (R)
3. Аудиовыход (L)
4. Заземление аудиосигнала
5. Заземление (синий)
6. Аудиовход (L)
7. Вход (синий)
8. Статус полного
видеосигнала CVBS
9. Заземление (зеленый)
10. Информация Q-Link
11. Вход (зеленый)
12. --
13. Заземление (красный)
14. Заземление
15. Вход (красный)
16. Статус сигнала RGB
17. Заземление полного
видеосигнала CVBS
18. Состояние заземления
RGB
19. Выход CVBS (видео)
20. Вход CVBS (видео)
21. Заземление разъема
21-контактный разъем SCART AV2 (для модели TX-29PM11P)
1. Аудиовыход (R)
2. Аудиовход (R)
3. Аудиовыход (L)
4. Заземление аудиосигнала
5.
6. Аудиовход (L)
7. --
8. Статус полного
видеосигнала CVBS
9. Заземление
10. Информация Q-Link
11. --
12. --
13. Заземление
14.
15. S.C. -in
16. --
17. Заземление CVBS
18. Заземление
19. Выход CVBS (видео)
20. Вход CVBS (видео)
21. Заземление разъема
21-контактный разъем SCART AV1 (для модели TX-29PS12P)
1. Аудиовыход (R)
2. Аудиовход (R)
3. Аудиовыход (L)
4. Заземление аудиосигнала
5. Заземление (синий)
6. Аудиовход (L)
7. Вход (синий)
8. Статус полного
видеосигнала CVBS
9. Заземление (зеленый)
10. --
11. Вход (зеленый)
12. --
13. Заземление (красный)
14. Заземление
15. Вход (красный)
16. Статус сигнала RGB
17. Заземление полного
видеосигнала CVBS
18. Состояние заземления
RGB
19. Выход CVBS (видео)
20. Вход CVBS (видео)
21. Заземление разъема
21-контактный разъем SCART AV1 (для модели TX-29PS12P)
21-контактный разъем SCART
AV2 (для модели TX-29PS12P)
1. Аудиовыход (R)
2. Аудиовход (R)
3. Аудиовыход (L)
4. Заземление аудиосигнала
5. --
6. Аудиовход (L)
7. --
8. Статус полного
видеосигнала CVBS
9. Заземление
10. --
11. --
12. --
13. Заземление
14. --
15. S.C. -in
16. --
17. Заземление CVBS
18. Заземление
19. Выход CVBS (видео)
20. Вход CVBS (видео)
21. Заземление разъема
4-контактное гнездо S-Video
Вход цветности
Заземление цветности
Вход яркости
Заземление яркости
