6

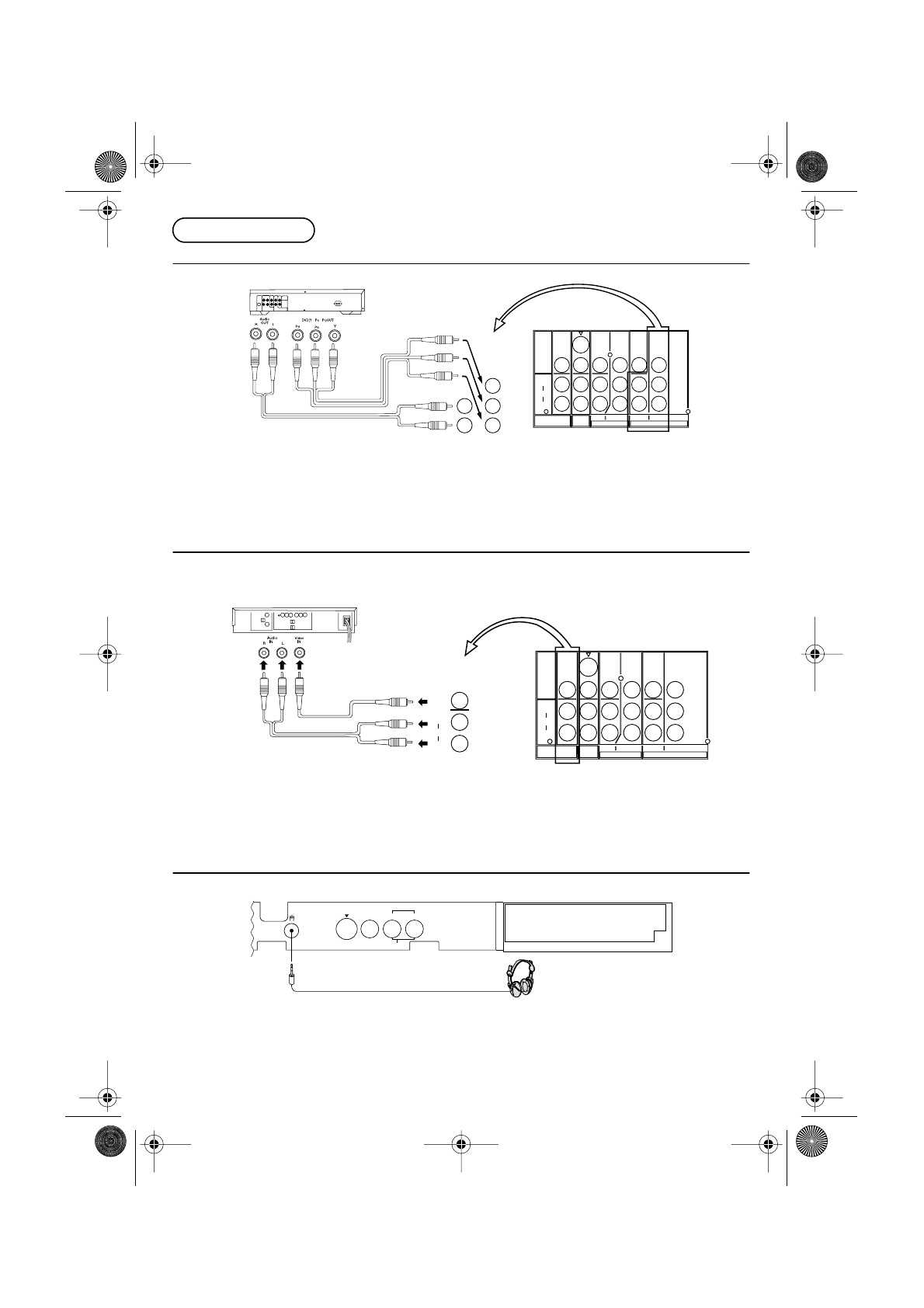

Подсоединение

■

Как подсоединить DVD входных терминалов

Примечания:

• А

удио сигнал AV4 общий для AV4 и DVD входного сигнала терминалов.

• DVD сигнал входного терминала имеет преимущество перед AV4 видео сигналом входного терминала.
• Подключение к терминалам AV2 производится аналогично.
• Когда на вход телевизора подается DVD-сигнал с построчной разверткой, некоторые операции могут не

работать.

■

Как подсоединить AV Монитор выходных терминалов к другому оборудованию

На терминал MONITOR OUT подается тот же выходной сигнал, который формирует основное изображение на
экране телевизора, напр., телепрограмма или сигналы со входов AV1, AV2, AV3 или AV4.

Примечания:

• Никогда не подсоединяйте тот же самый видеомагнитофон к терминалам VIDEO IN и МONITOR OUT в

данном телевизоре, так как это может вызвать неправильное фунционирование.

• Монитор выхода излучает основное изображение нормальные видео и аудио сигналы.
• Сигнал DVD (Y•P

B

/C

B

•P

R

/C

R

) не выходят на МONITOR OUT терминалы.

■

Подсоединение наушников

Подсоедините наушники следующим образом:

Примечание:

Инструкцию по регулировке громкости см. на стр. 15.

S - V I D E O

D V D

V I D E O

L

R

A U D I O

M O N I T O R

O U T

AV 1

I N

AV 2   I N

AV 4   I N

C O M P O N E N T

M O N O

M O N O

P

B

/C

B

P

R

/C

R

P

B

/C

B

P

R

/C

R

M O N O

Y

Y

C O M P O N E N T

P

B

/C

B

P

R

/C

R

M O N O

Y

Проигрыватель DVD

S - V I D E O

V I D E O

L

R

A U D I O

M O N I T O R

O U T

M O N I T O R

O U T

AV 1

I N

AV 2   I N

AV 4   I N

C O M P O N E N T

M O N O

M O N O

P

B

/C

B

P

R

/C

R

P

B

/C

B

P

R

/C

R

M O N O

Y

Y

C O M P O N E N T

V I D E O

L

R

A U D I O

ВИДEО

АУДИО

VHS VCR

(Записывающее оборудование)

S - V I D E O

V I D E O

A U D I O

L / M O N O

R

AV     3     I N

(На выбор)
(в комплект не входят)

(3,5 мм штекер)
