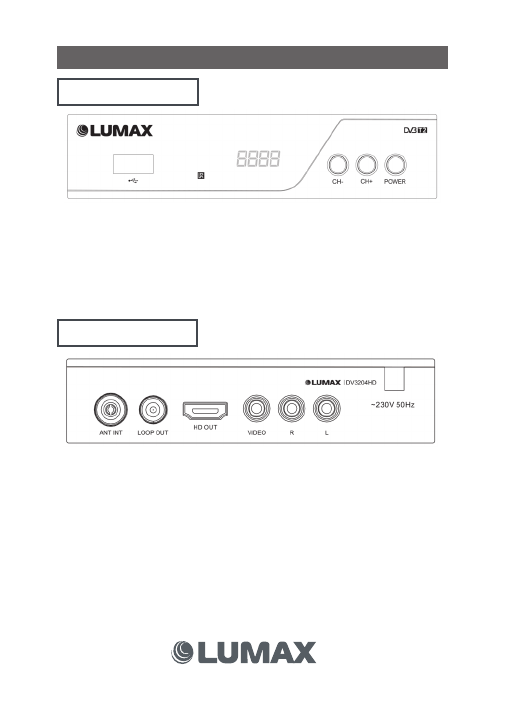

Передняя и задняя панели

1. Передняя панель

1.   IR SENSOR:

 Принимает сигналы от ПДУ.

2.   USB Port:

 USB 2.0 разъем может быть использован для переустановки софта,

подключения внешнего диска или флеш-карты.

3.      LED-дисплей:

  Показывает  номер  канала  в  рабочем  режиме  и  часы  в  режиме

ожидания.

4.   CH-/+:

 Переключение каналов -/+, дублирует функцию на ПДУ.

5.   POWER:

 Нажмите на ПДУ для того, чтобы приемник вошел в режим ожидания

или в режим работы.

2. Задняя панель

Внимание:

  Когда  изображение  начинает  замирать  в  период  грозы,  то  лучше

отсоединить  антенный  кабель  от  входа  ANT  IN.  Для  предотвращения  выхода  из

строя приемника используйте на его входе блок грозозащиты RTM TS-2006.

1.   ANT IN:

Входной антенный разъем для подключения антенного кабеля.

2.    LOOP OUT:

  Проходной разъем ТВ-сигнала для подключения второго ресивера

или аналогового входа телевизора.

3.     HD  OUT:

Выход  HDMI  для  подключения  телевизора  для  просмотра  каналов  в

стандарте SD и HD.

4.    VIDEO:

аналоговый видеовыход.

5.    R:

 аналоговый видеовыход правого канала.

6.    L:

аналоговый видеовыход левого канала.

7.   230 V 50Hz:

Подключение питания 220 В.
