ПЕРЕДНЯЯ И ЗАДНЯЯ ПАНЕЛИ

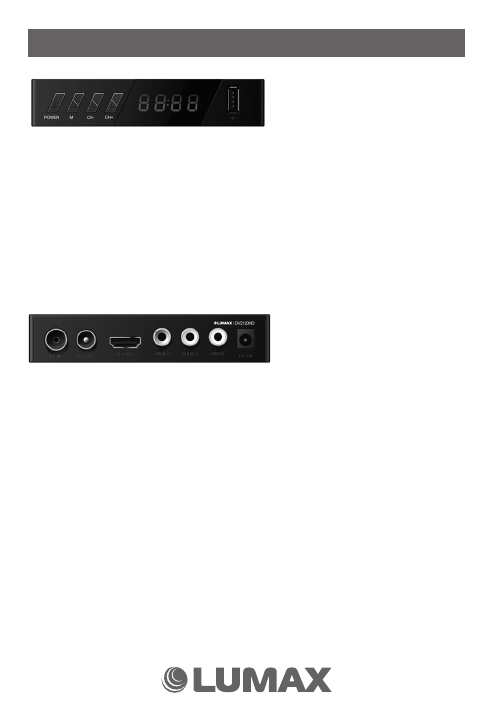

Передняя панель

1.

POWER:

 Кнопка перехода в режим работы или в режим ожидания.

2.  M (MENU):

Нажмите на ПДУ для просмотра меню или выхода из главного меню.

3.  (CH+/-):

 Переключение каналов, дублирует функцию на ПДУ.

4.  LED-дисплей:

  Показывает  номер  канала  в  рабочем  режиме  и  часы

в режиме ожидания.

5.  USB 2.0:

 разъем может быть использован для переустановки софта, подклю

-

чения внешнего диска или флеш-карты.

Задняя панель

Внимание:

Когда  изображение  начинает  замирать  в  период  грозы,  то  лучше  от

-

соединить антенный кабель от входа RF IN. Для предотвращения выхода из строя

приемника используйте на его входе блок грозозащиты RTM TS-2006.

1.  RF IN:

Входной антенный разъем для подключения антенного кабеля.

2.  RF OUT:

  Проходной разъем ТВ-сигнала для подключения второго ресивера

или аналогового входа телевизора.

3.  HD  OUT:

  Выход  HDMI  для  подключения  телевизора  для  просмотра  каналов

в стандарте SD и HD.

4.  AUDIO R:

 аналоговый аудиовыход правого канала.

5.  AUDIO L:

 аналоговый аудиовыход левого канала.

6.  VIDEO:

  Видеовыход  для  подключения  телевизора  кабелем  3xRCA  –  3xRCA.

Для просмотра каналов в стандарте SD.

7.  DC-5V:

 Подключение адаптера питания 5 В.
