3. Сборка
1. Положите штатив. Присоедините ножки к
основанию штатива, вставляя винт через
верхнюю часть ножки и отверстие в основании
штатива. Шайбы должны быть с внешней
стороны ножек. Закройте барашек от
откручивания.
2. Установите и затяните ручки блокировки на
нижних скобах ножек. Держите ножки
полностью сложенными; Вы сможете
раздвинуть их до более подходящей длины
позже, после полной сборки треноги.
3.
Установите треногу вертикально (осторожно)
и раздвиньте ножки, чтобы кронштейны лотка
для аксессуаров соприкасались с
посадочными местами на треноге. Сначала
выкрутите болт отверткой и трехгранником
(придерживайте гайку трехгранником,
выкручивая отверткой болт). Затем
выровняйте кронштейны и отверстия в лотке и
закрутите болт обратно.
4.
Теперь, когда кронштейны лотка для
аксессуаров прикручены,
раздвиньте ножки на
максимальную длину, до полного натяжения
скоб. Соедините лоток для аксессуаров с
кронштейнами
тремя
винтами,
установленными на лотке. Проденьте винты
через отверстия на кронштейнах и вкрутите их
в отверстия лотка.
5. Надежно прикрепите ножки к штативу,
затянув винты в верхней части ножек с
помощью крестовой отвертки.

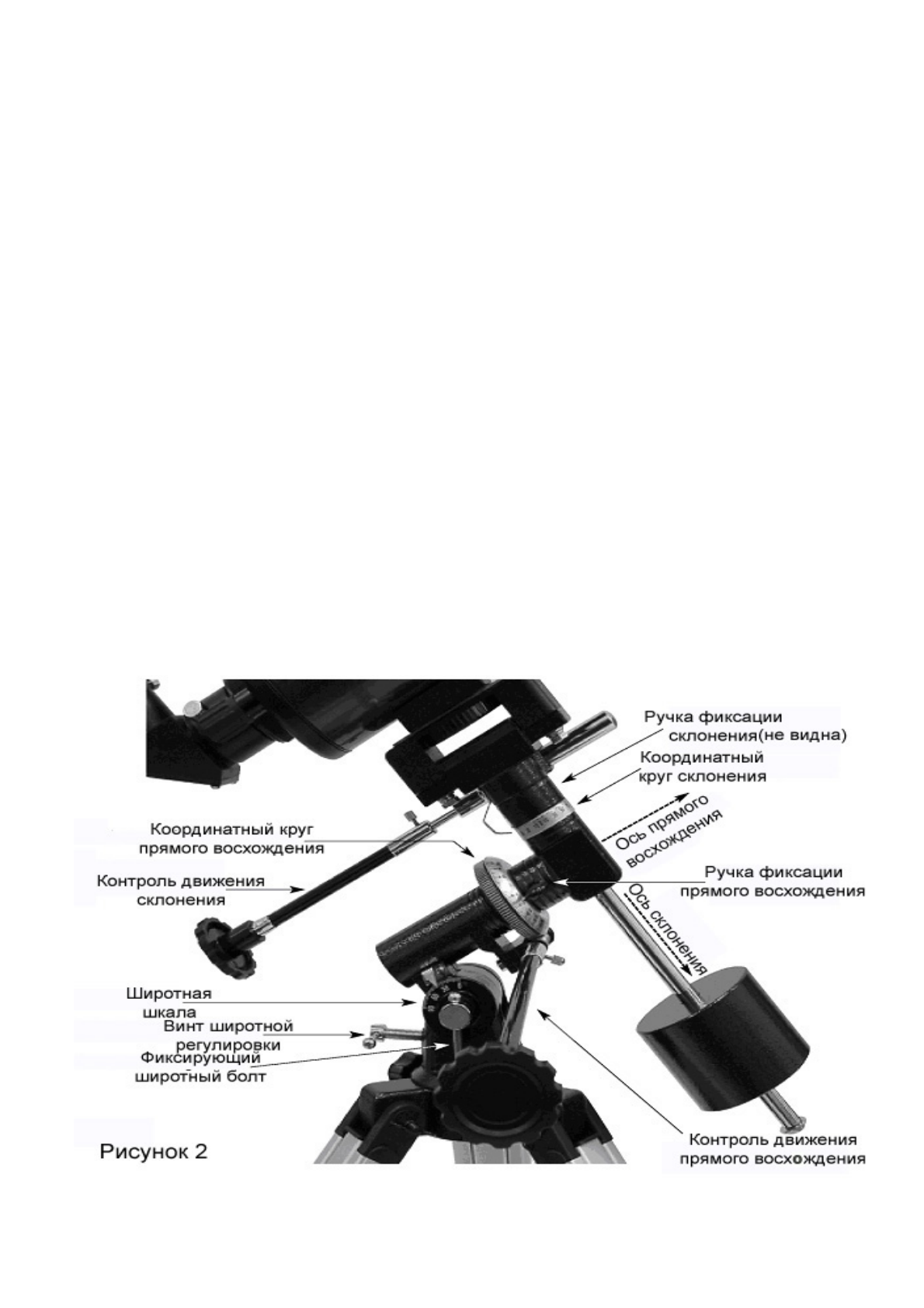

6. Ориентируйте штатив, как показано на
рис.2, на широту примерно 55º (для
Москвы), т.е. так, чтобы указатель рядом с
широтной шкалой указывал на значение
55. Для этого ослабьте фиксирующий винт
и вращайте регулировочный широтный
винт, пока указатель не достигнет нужного
значения, после чего снова затяните
фиксирующий винт. Может понадобиться
корректировка положения по осям
склонения и прямого восхождения. Для
этого
необходимо
ослабить
соответствующие фиксирующие винты.
После установки и ориентирования
телескопа снова затяните фиксирующие
винты.
7. Ввинтите стержень противовеса до упора в
основание оси склонения штатива.
8. Снимите винт с шайбой с конца стержня
противовеса и наденьте противовес на
стержень. Фиксирующий винт противовеса
должен быть достаточно ослаблен.
Установите
противовес
примерно
посередине стержня и затяните
фиксирующий винт. Наденьте шайбу на
конец стержня и закрутите винт.
