1. Положите штатив. Присоедините ножки
к основанию штатива, вставляя винт
через верхнюю часть ножки и отвер-
стие в основании штатива. Точки креп-
ления кронштейна лотка для аксессуа-
ров на каждой ножке должны быть об-
ращены внутрь.
2. Затяните ручки блокировки на нижних
скобах ножек. Держите ножки полно-
стью сложенными; Вы сможете раз-
двинуть их до более подходящей дли-
ны позже, после полной сборки трено-
ги.
3.
Установите треногу вертикально (осто-
рожно) и раздвиньте ножки, чтобы
кронштейны лотка для аксессуаров со-
прикасались с посадочными местами
на треноге. Сначала выкрутите болт от-
верткой, затем выровняйте кронштей-
ны и отверстия в лотке и закрутите
болт обратно. При этом пластиковые
молдинги на креплении должны быть
направлены вниз.
4.
Теперь, когда кронштейны лотка для
аксессуаров прикручены,
раздвиньте
ножки на максимальную длину, до пол-
ного натяжения скоб. Соедините лоток
для аксессуаров с кронштейнами тремя
винтами, установленными на лотке.
Проденьте винты через отверстия на
кронштейнах и вкрутите их в отверстия
лотка.
5.
Надежно прикрепите ножки к штативу,
затянув винты в верхней части ножек с
помощью большого гаечного ключа и
пальцев.

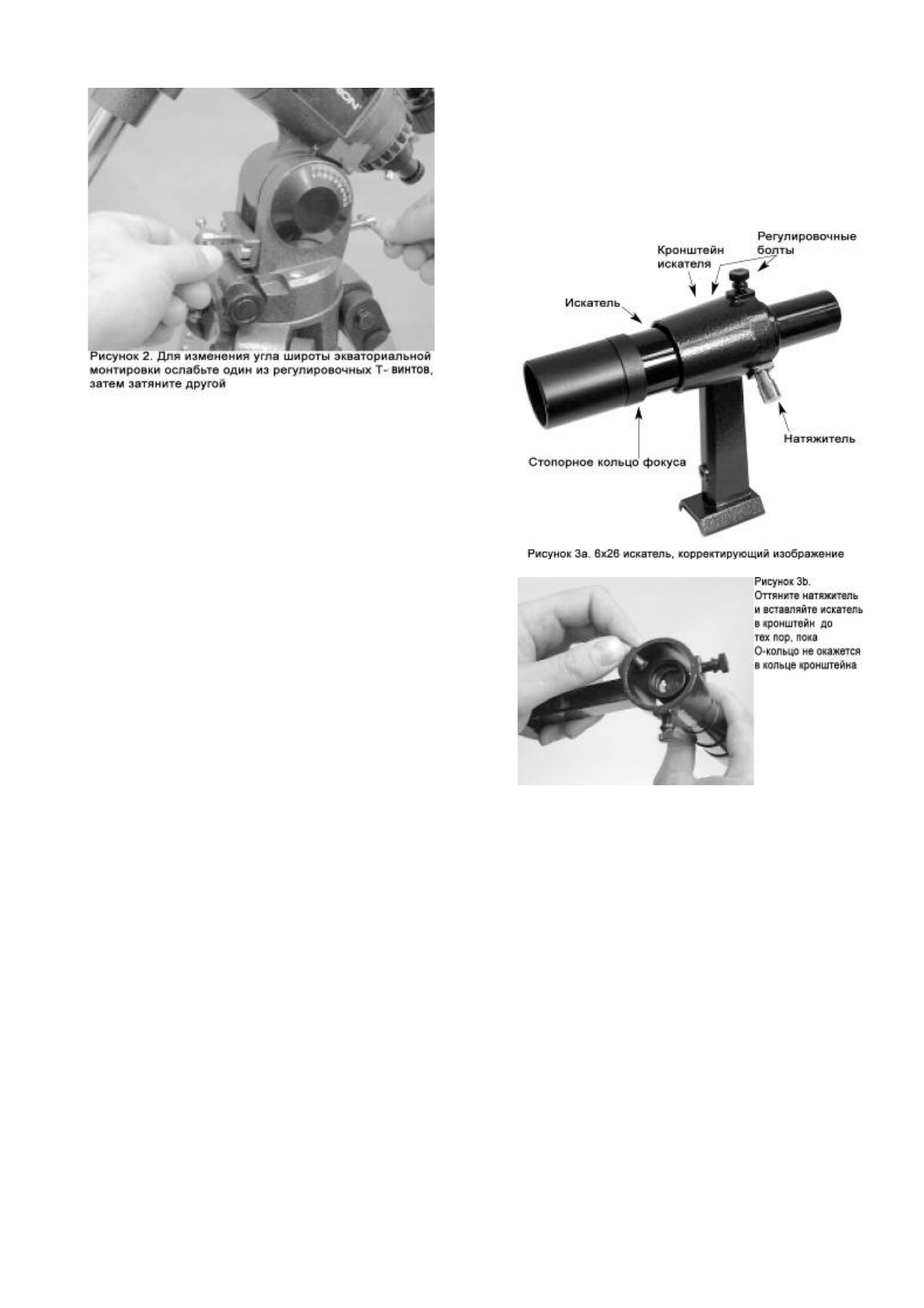

6.
Ориентируйте штатив, как показано на
рис.2, на широту примерно 55º (для
Москвы), т.е. так, чтобы указатель ря-
дом с широтной шкалой указывал на
значение 55. Для этого ослабьте один
из Т-винтов широтной регулировки и
затяните другой Т-винт, пока указатель
не поравняется с отметкой 55º, после
чего снова затяните Т-винт. Может по-
надобиться корректировка положения
по осям склонения и прямого восхо-
ждения. Для этого необходимо осла-
бить соответствующие ручки фиксации.
После установки и ориентирования
телескопа снова затяните ручки фикса-
ции.
7. Ввинтите стержень противовеса до
упора в основание оси склонения шта-
тива.
8. Снимите концевой предохранитель с
конца стержня противовеса и наденьте
оба противовеса на стержень. Фиксиру-
ющий винт противовеса должен быть
достаточно ослаблен. Установите про-
тивовес примерно посередине стержня
и затяните фиксирующие ручки. Вкру-
тите концевой предохранитель обрат-
но. Он не даст противовесам соскольз-
нуть со стержня, если раскрутятся фик-
сирующие ручки.
9.
Прикрутите оптическую трубу к монти-
ровке с помощью монтажных ручек. На
стержень каждой ручки навесьте гро-
вер и плоскую шайбу. Совместите от-
верстия наверху монтировки и в
монтажном основании, вставьте
монтажные ручки и закрутите их паль-
цами.
