8.
Ввинтите стержень противовеса до упора в
основание оси склонения штатива. Установи-
те противовес примерно посередине стержня
и затяните ручку фиксации. Наденьте шайбу
на конец стержня и закрутите винт. Болт и
гайка на конце стержня удержат противовес
от падения, если вдруг раскрутится ручка
фиксации.
9.
Присоедините переходник 1/4"-20 сверху эк-
ваториальной монтировки. Проденьте болты
с надетыми шайбами сквозь отверстия свер-
ху монтировки и вкрутите в нижнюю часть
переходника. Надежно затяните болты име-
ющимся гаечным ключом.
10.
Соедините оптическую трубу с переходником
на монтировке, ввернув стержень переходни-
ка в отверстие монтажного блока оптической
трубы. Направьте ее параллельно длине
переходника, как показано на рис. 1. Крепко
затяните соединение, вращая против часо-
вой стрелки колесико на переходнике.
11.
Присоедините кабели перемещения к осям
червячных механизмов склонения и прямого
восхождения на штативе, устанавливая ба-
рашек на конце кабеля в подходящий слот
на оси червячного механизма с последую-
щим его затягиванием. Используйте короткий
кабель на оси червячного механизма прямо-
го восхождения, а длинный – на оси механиз-
ма склонения. Червячный механизм и кабель
склонения должны быть протянуты к задней
части оптической трубы, как показано на ри-
сунке 1. Если это не получается, ослабьте
колесико на переходнике и разверните опти-
ческую трубу на 180 градусов.
12.

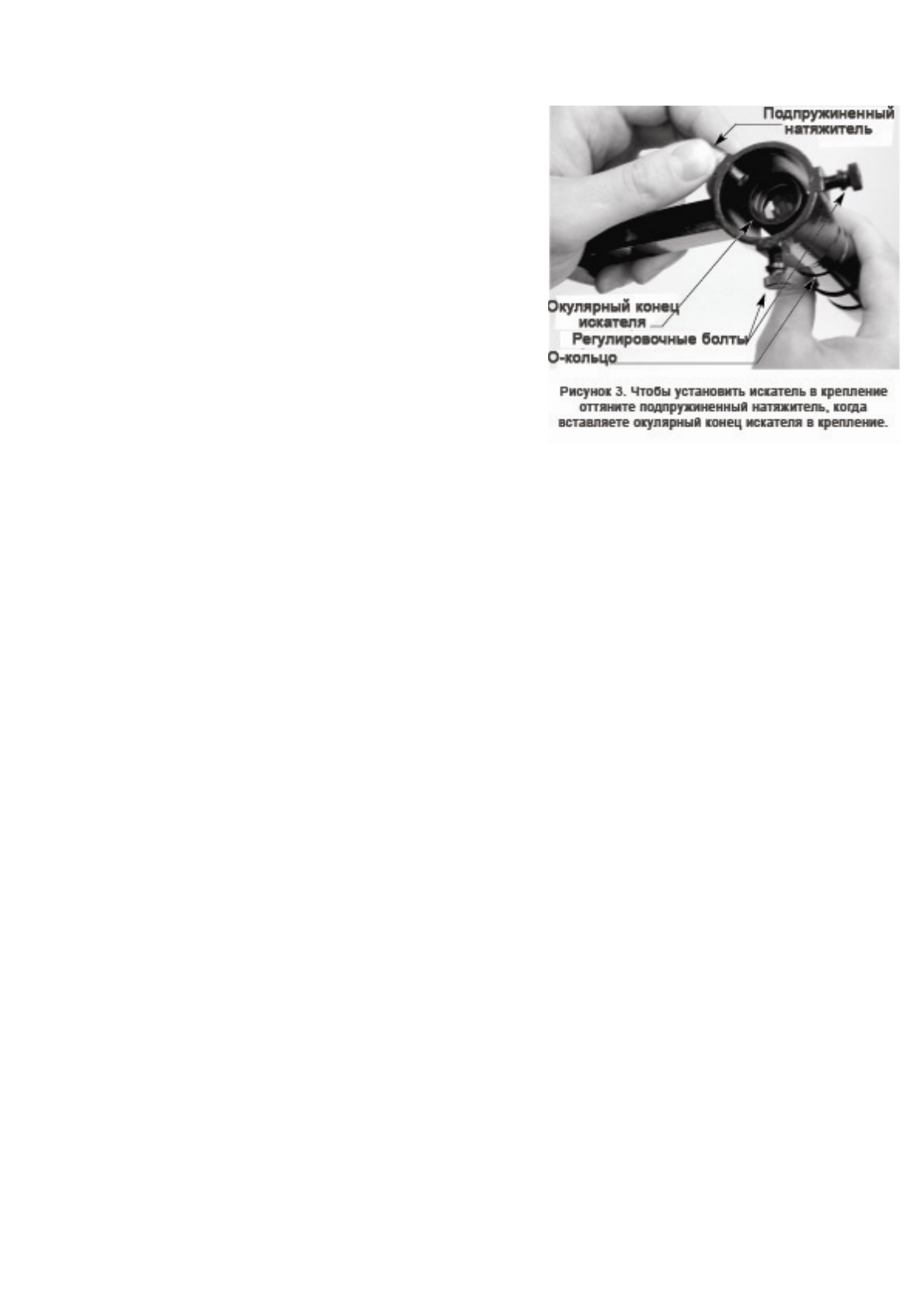

Ослабьте три нейлоновых болта на крон-
штейне, пока кончики болтов не окажутся за-
подлицо внутри с кронштейном. Наденьте О-
кольцо на искатель,
пока
оно не встанет в
желобок посередине корпуса искателя.
Вставьте окулярный конец искателя в ци-
линдр крепления, оттягивая пальцами под-
пружиненный натяжитель. Протяните иска-
тель через крепление, пока О-кольцо не
встанет точно у переднего края цилиндра
крепления. Теперь отпустите натяжитель и
затяните два нейлоновых болта на пару обо-
ротов. Кончики натяжителя и болтов должны
попасть точно в широкий желобок у заднего
конца
корпуса
искателя.
13.
Установите основание кронштейна в держа-
тель "ласточкин хвост" на оптической трубе.
Зафиксируйте кронштейн колесиком на дер-
жателе.
14.
Снимите крышечку с переходника окуляра
сзади оптической трубы и вставьте хромиро-
ванную трубку диагонального зеркала. За-
крепите диагональное зеркало болтами на
переходнике окуляра.
15.
Теперь вставьте хромированную трубку 25
мм окуляра в диагональное зеркало. Закре-
пите окуляр болтами на диагональном зерка-
ле.
Телескоп полностью смонтирован. Укрывайте
телескоп от пыли, когда он не используется. Для
защиты окуляров в комплекте имеются защитные
крышечки.
4. Начало работы
Балансировка телескопа
Для того чтобы движение телескопа было ровным,
он должен быть правильно сбалансирован. Балан-
сировка осуществляется перемещением противо-
веса по стержню в точке, где он будет находиться
в равновесии на оси прямого восхождения.
1.
Держа одну руку на оптической трубе,
ослабьте ручку фиксации оси прямого вос-
хождения. Убедитесь, что ручка фиксации
по оси склонения затянута. Телескоп те-
перь может свободно вращаться вокруг оси
прямого восхождения. Поверните его так,
чтобы стержень противовеса был направ-
лен параллельно земле (т.е. горизонталь-
но).
2.
Теперь ослабьте фиксатор противовеса и
переместите противовес по стержню до
тех пор, пока он не уравновесит телескоп
(рис.4a). В этой точке стержень остается в
