Поздравляем Вас с приобретением телескопа-рефлектора Orion StarBlast.
Новый телескоп
StarBlast очень прост в использовании и практически не требует сборки. Благодаря ему Вы смо-
жете наслаждаться захватывающими видами Луны, планет и объектов глубокого космоса.
Эта
инструкция поможет Вам установить и правильно использовать Ваш телескоп, пожалуйста, про-
чтите ее перед использованием телескопа.
Комплект поставки
1. 17 мм окуляр Explorer II
Окуляр – это часть телескопа, в которую Вы и будете наблюдать небесные объекты. Фокусное расстояние
окуляра и телескопа определяет его увеличение. Увеличение подробно описывается в главе "Использо-
вание телескопа".
2. Искатель EZ Finder II
Это "особенный" искатель, который поможет Вам найти небесные объекты. Он накладывает красную точ-
ку на небо, показывая место, куда направлен телескоп.
3. Оптическая труба
Основной элемент телескопа.
4. Фокусировщик
В него устанавливается окуляр и фокусируется изображение. Детали фокусировщика изображены на
рис.2.
5. Крепление оптической трубы
Крепит оптическую трубу к деревянному основанию.
6. Ручка регулировки натяжения по оси высоты
Регулирует натяжение при движении по оси высоты.
7. Корпус зеркала
В нем установлено первичное зеркало. Его выравнивание описано в Приложении А.
8. Альтазимутальное основание
Деревянное основание обеспечивает устойчивое положение телескопа. Позволяет перемещать телескоп
по двум осям: высоте (вверх-вниз) и азимуту (влево-вправо).
9. Ручка для переноски
Удобная ручка, встроенная прямо в основание, позволяет легко переносить телескоп с места на место.
Также используется при наведении телескопа. Подробнее в главе "Использование телескопа".
10. Рама для окуляров
Металлическая рама для хранения дополнительных окуляров.
11. 6 мм окуляр Explorer II
Окуляр с высоким увеличением, идущий в комплекте с телескопом. Подробно об окулярах в главе "Увели-
чение".
12. Резиновые ножки
Обеспечивают дополнительную устойчивость теле-
скопу и не позволяют ему скользить. Благодаря этому
Вы можете устанавливать телескоп на гладких по-

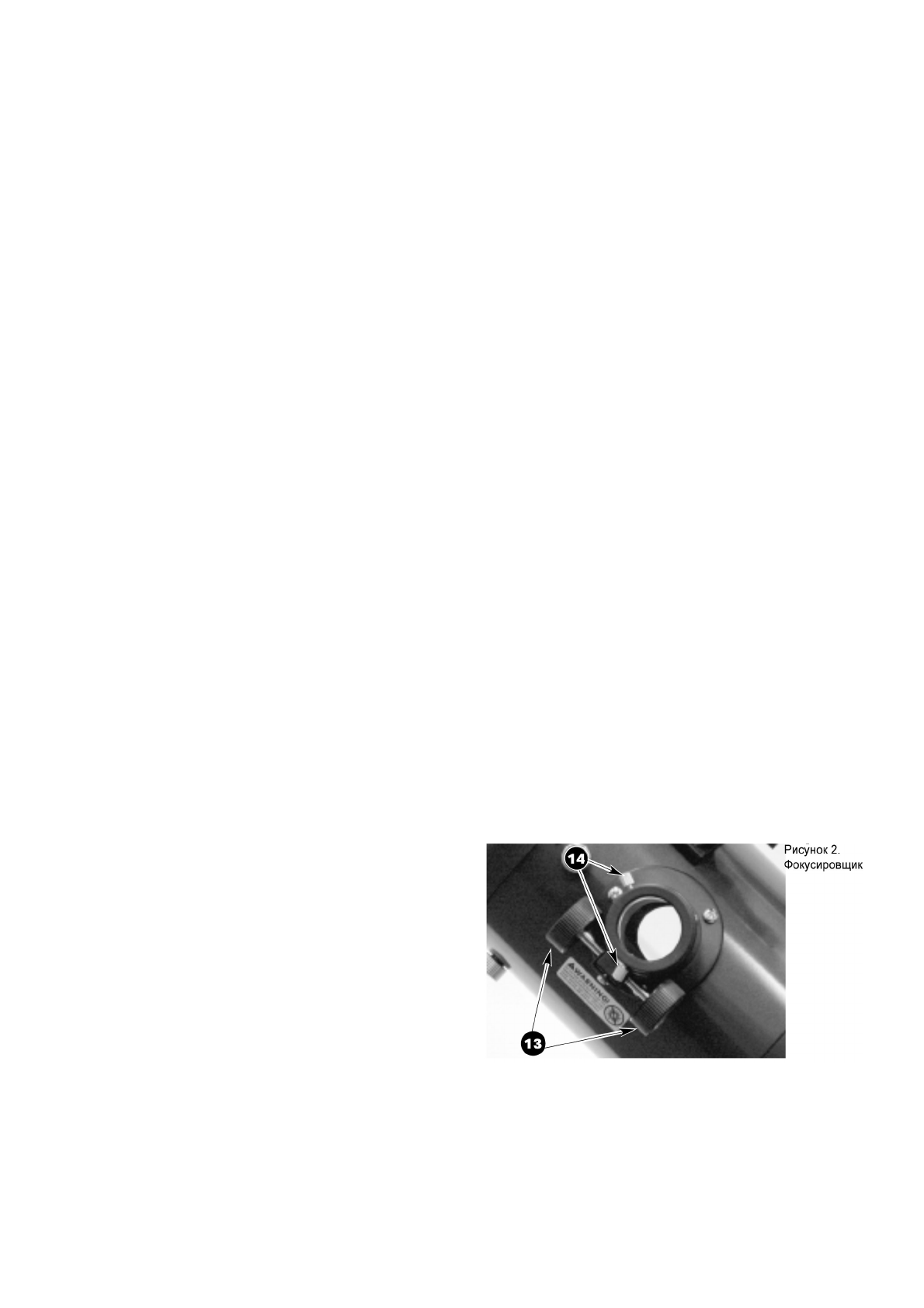

верхностях. На рис.2 показаны детали фокусировщи-
ка.
13. Ручки фокусировки
Используются для фокусировки телескопа. Вращая
их, Вы перемещаете
фокусировщик (4)
реечного
типа вперед-назад.
14. Фиксирующие винты окуляра
Используются для фиксации
окуляра (1)
в
фокуси-
ровщике (4)
. Не показанные на рисунках детали.
15. Первичное зеркало
Параболическое зеркало в задней части
оптической трубы (3)
, собирающее свет и фокусирующее его,
благодаря своей параболической форме. В центре имеет маленькую наклейку, предназначение которой
описывается в Приложении А. Не удаляйте эту наклейку.
16. Вторичное зеркало
Расположено в
оптической трубе (3)
, отражает сфокусированный свет
первичного зеркала
в
окуляр
(1)
.
