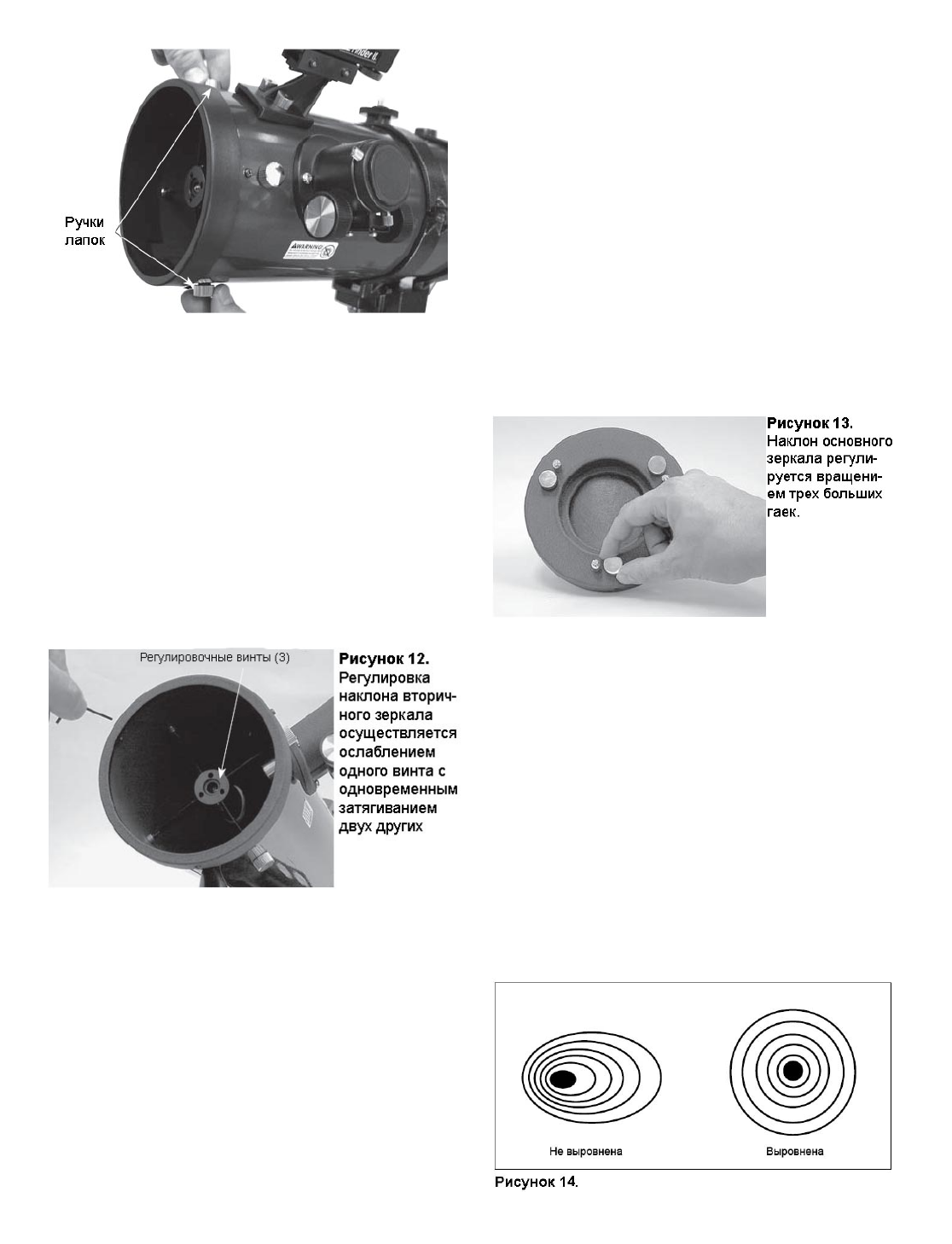

Рисунок  11.

Перемещение   зеркала   вверх-вниз   относи-

тельно   гнезда   окуляра   осуществляется   ручками   лапок,
перпендикулярных оси гнезда.

Теперь   вторичное   зеркало   должно   находиться   по   центру
гнезда и наше внимание смещается на отражения в нём.

Если   отражение   первичного   зеркала   не   видно   во   вторич-
ном   зеркале,   как   показано   на   рис.9c,  необходимо   отрегу-
лировать   наклон   вторичного   зеркала.   Это   делается   по-
средством   поочередного   ослабления   одного   из   трех  вин-
тов при затягивании других двух (рис.12), с помощью 2,5-
мм   шестигранного   ключа.   Задача   состоит   в   том,   чтобы
центрировать отражение основного зеркала во вторичном
зеркале,   как   показано   на   рис.9d.   Не   стоит   беспокоиться,
если   отражение   вторичного   зеркала   (маленький   круг,   с
"точкой"   коллимационной   крышки   в   центре)   окажется   вне
центра. Следующий шаг поможет это исправить.

Регулировка основного зеркала

Окончательная   регулировка   производится   с   основным
зеркалом.   Регулировка   требуется,   если   вторичное   зерка-
ло   центрировано   под   гнездом   окуляра,  отражение  основ-
ного зеркала находится по центру вторичного зеркала, но
маленькое отражение вторичного зеркала (с "точкой" кол-
лимационной   крышки)   находится   вне   центра   (как   на
рис.9d).

Наклон основного зеркала регулируется  тремя большими
гайками с насечками с обратного конца оптической трубы
(позади ячейки зеркала) (рис.13). Маленькие винты (с ще-
лями   в   них)   служат   для   фиксации   зеркала.   Начните   с
ослабления   этих   маленьких   винтов   на   несколько   оборо-
тов.   Используйте   отвертку,   если   необходимо.   Теперь   от-
регулируйте наклон основного зеркала, поворачивая одну

из   больших   гаек   по   часовой   стрелке  или   против  часовой
стрелки.   Загляните   в   гнездо   окуляра   и   проверьте,   при-
близилось ли отражение вторичного зеркала к центру от-
ражения   основного   зеркала.  С  коллимационной   крышкой
и   меткой   центра   зеркала   это   легко   определить,   просто
посмотрев,   приближается   ли   "точка"   коллимационной
крышки к "кольцу" на основном зеркале или нет. Если нет,
пробуйте   повернуть   гайку   в   противоположном   направле-
нии. При необходимости повторите этот процесс с други-
ми   большими   гайками.   Потребуется   несколько   экспери-
ментов, чтобы привыкнуть к тому, как регулировать зерка-
ло, чтобы сосредоточить "точку" коллимационной крышки
в кольце метки центра основного зеркала.

Изображение в гнезде окуляра должно быть таким же, как
на рис.8a. Вторичное зеркало находится по центру гнезда
окуляра;   отражение   основного   зеркала   центрировано   во
вторичном, а отражение вторичного – в основном.

Простой   тест   покажет,   насколько   точно   отрегулирована
оптика.

Проверка телескопа

Наведите телескоп на яркую звезду так, чтобы её изобра-
жение   находилось   точно   по   центру   окуляра.   Медленно
расфокусируйте изображение. Если оптика телескопа от-
регулирована   правильно,   расширившийся   диск   должен
быть правильным кругом. Если изображение является не-
симметричным,   оптика   не   отрегулирована.   Тень   от   вто-
ричного   зеркала   должна   появиться   в   самом   центре
расфокусированного   изображения,   как   дырка   в   пончике.
Если "дырка" окажется вне центра, телескоп не отрегули-
рован (рис.12).

Если при проведении такой проверки яркая звезда не бу-
дет располагаться точно по центру окуляра, оптика будет
казаться   неотрегулированной   даже  при   идеально   выров-
ненных   зеркалах.   Крайне   важно,   чтобы   положение   теле-
скопа было центрировано на звезде, поэтому с течением
времени требуется корректировать  положение телескопа
из-за движения ночного неба.
