сируете ее по оси склонения (см. главу 4). Поверните трубу так, что ручки фокусировки были
направлены вниз. Закройте кольца и затяните хомуты.

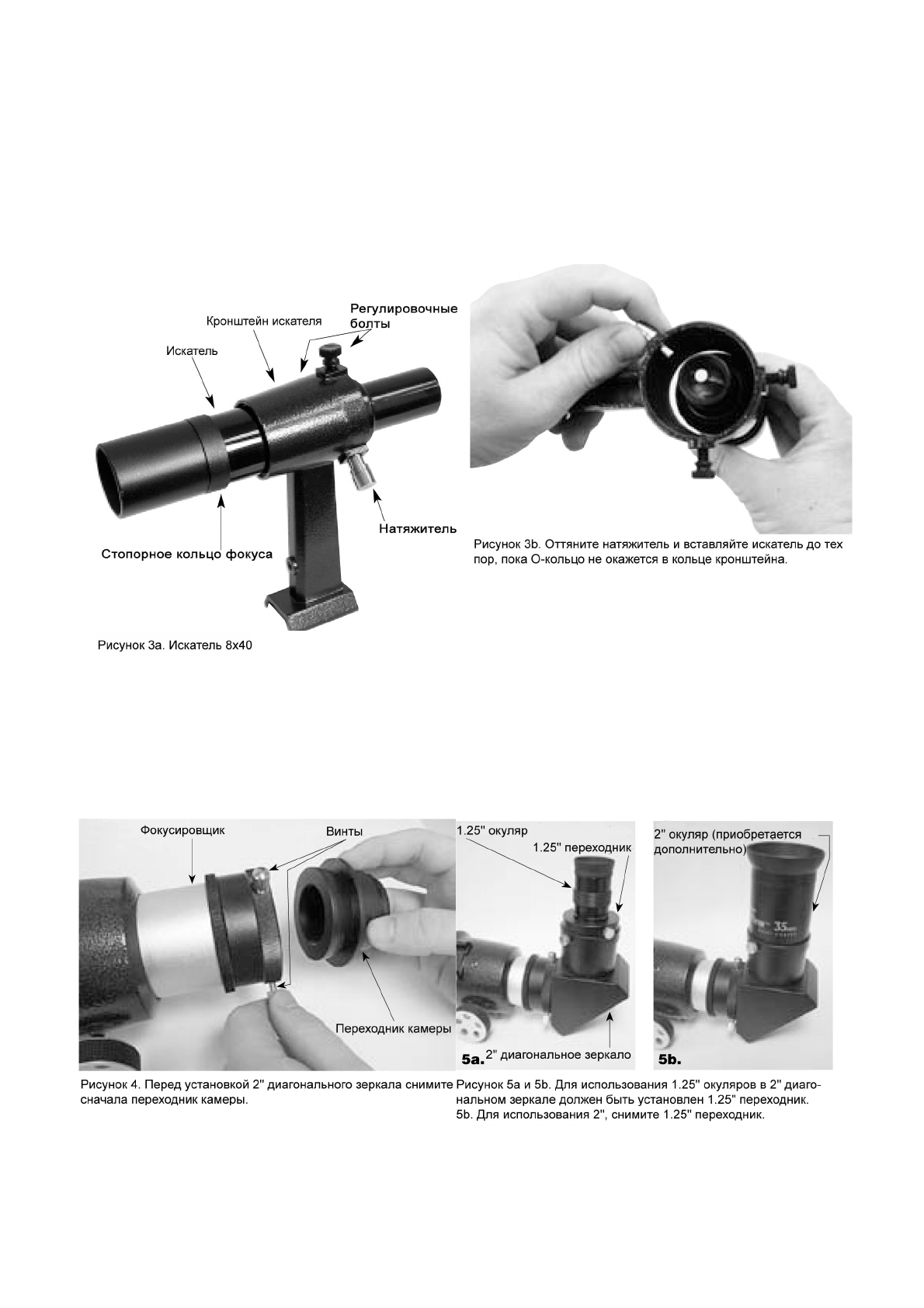

Установка искателя
Для установки искателя (рис.3а) в кронштейн ослабьте два черных нейлоновых болта до тех пор,
пока кончики болтов не окажутся заподлицо внутри с кронштейном. Установите О-кольцо на желобке
посередине искателя. Оттягивая хромированный натяжитель, вставьте искатель со стороны окуляра
в кронштейн (рис.3b). Вставляйте его до тех пор, пока О-кольцо не установится точно внутри
фронтального отверстия кронштейна. После этого
отпустите натяжитель и затяните нейлоновые
болты на пару оборотов. Зафиксируйте крон-
штейн, затянув колесико на "ласточкином хвосте".
Установка диагонального зеркала и
окуляра
Перед установкой диагонального зеркала сначала нужно снять переходник для камеры. Ослабьте два
винта, удерживающих переходник для камеры на фокусировщике, и снимите его. В
ставьте хромиро-
ванную трубку диагонального зеркала в фокусировщик и закрепите ее болтами на фокусировщике.
Диагональное зеркало имеет установленный 1.25" переходник. С его помощью Вы сможете использо-
вать 1.25" окуляры (рис.5). Закрепите переходник, затянув винты на диагональном зеркале. Ослабьте
винт на переходнике и вставьте в него 25-мм окуляр. Затяните винт на переходнике, закрепляя оку-
ляр. Теперь Ваш телескоп полностью собран и должен выглядеть так, как показано на рисунке 1.
4. Балансировка телескопа
Для того чтобы движение телескопа было ровным, он должен быть правильно сбалансирован. Вам
необходимо сбалансировать телескоп только по оси прямого восхождения. По оси склонения теле-
скоп должен быть уже сбалансирован, если Вы правильно отцентровали 1/4-20" монтажный блок от-
носительно колец крепления трубы.
