1
Маленький ключ
3. Сборка
Сборка телескопа в
первый
раз займет около 30 минут. Никаких инструментов, кроме тех, что идут в
комплекте, Вам не понадобится.
Затяните все винты для исключения колебаний, но не перетяните их.
См. рис.1.
В процессе сборки (как, впрочем, и в любых других случаях) не касайтесь пальцами менисковой лин -
зы телескопа или линз искателя или окуляра. Оптические поверхности имеют чувствительное покры-
тие, которое легко повредить при касании. Не вынимайте линзы из корпусов, это аннулирует гаран-
тийное соглашение.
1. Установите треногу вертикально и расставьте
ножки на максимальное расстояние. Держите
ножки полностью сложенными; Вы сможете
раздвинуть их до более подходящей длины
позже, после полной сборки треноги.
2.

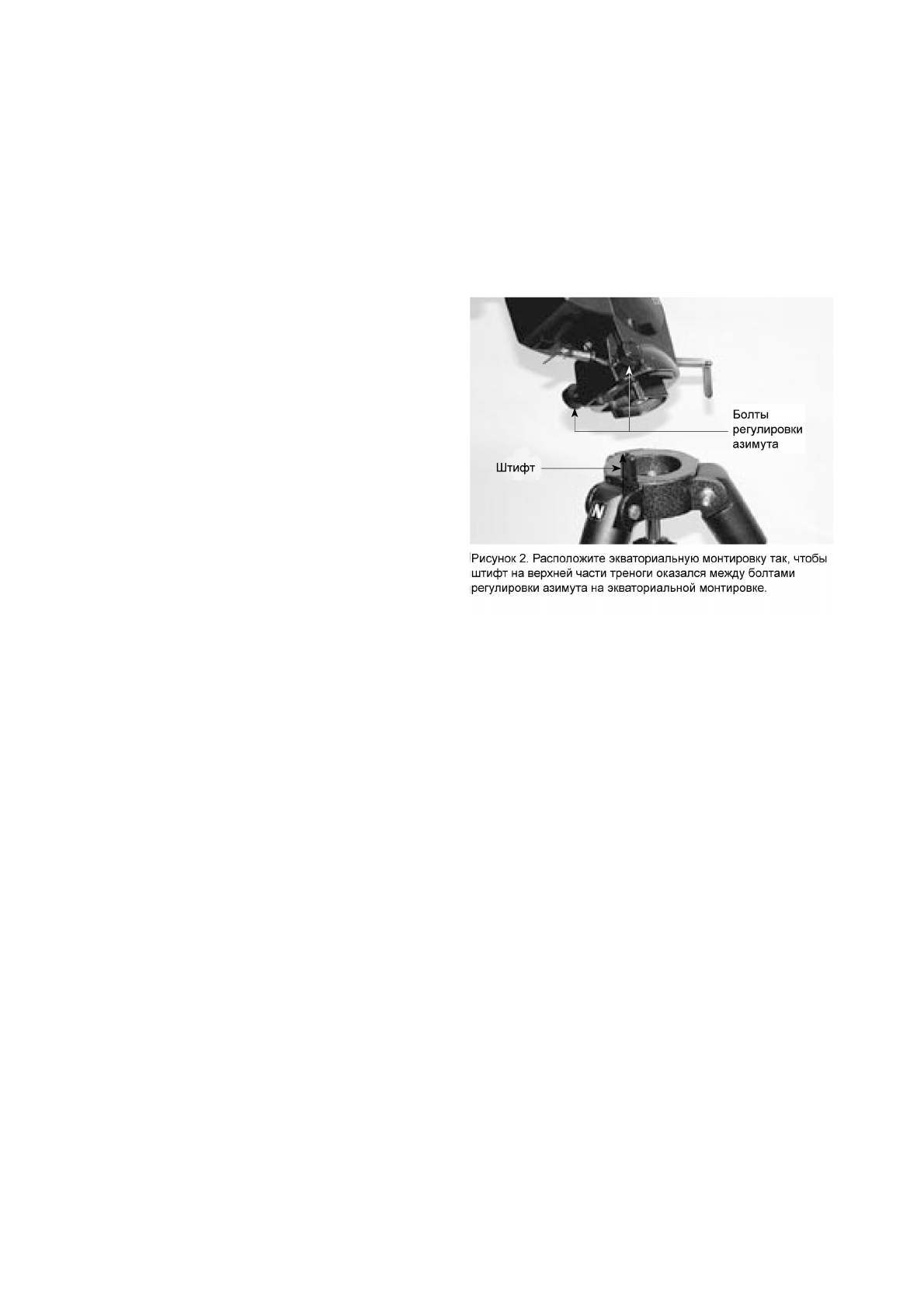

Установите основание экваториальной монти-
ровки на вершину треноги. Штифт на вершине
треноги должен оказаться между болтами ре-
гулировки азимута на экваториальной монти-
ровке (рис.2). Возможно, понадобиться
немного ослабить их, чтобы правильно уста-
новить монтировку.
3.
Вкрутите до упора центральный опорный
стержень в основание монтировки. Исполь-
зуйте для этого ручки крепления монтировки.
Таким образом Вы закрепите экваториальную
монтировку на треноге.
4.
Снимите фиксатор распорок и шайбу с центрального опорного стержня. Затем накиньте на него
распорки треноги и двигайте их вверх до тех пор, пока они не соприкоснутся с ножками треноги.
Плоская сторона распорок должна быть направлена вверх. Вкрутите обратно до упора фиксатор
распорок вместе с шайбой. Распорки обеспечивают дополнительную устойчивость треноги и на
них можно хранить пять дополнительных 1.25" и два 2" окуляра.
5.
Вкрутите болты регулировки широты по обеим сторонам монтировки, как показано на рис.1. Вкру-
тите один болт наполовину, а второй до упора.
6.
Вкрутите до упора стержень противовеса в основание оси склонения экваториальной монтировки.
7.
Снимите концевой предохранитель со стержня противовеса и наденьте предохранитель на стер-
жень. Фиксирующие винты противовеса должны быть достаточно ослаблены. Установите проти-
вовес примерно посередине стержня и затяните фиксирующие ручки. Вкрутите концевой
предохранитель обратно. Он не даст противовесу соскользнуть со стержня, если раскрутятся
фиксирующие ручки.
8.
Установите ручки контроля перемещения на стержни червячных механизмов склонения и прямого
восхождения. На стержнях имеется специальная выемка для правильной установки ручек. Ручки
можно установить с любой стороны стержней червячных механизмов.
9.
Присоедините кольца крепления оптической трубы к монтажному основанию с помощью
комплектных винтов. Сторона монтажного основания с желобком посередине должна быть
направлена вверх. Для затягивания винтов Вам понадобится маленький гаечный ключ.
10.
Ослабьте черную ручку фиксации монтажного блока и металлический винт-предохранитель на-
верху экваториальной монтировки. Уложите монтажное основание вместе с кольцами в разъем
"ласточкин хвост" и отцентруйте его относительно разъема. Затяните до упора ручку фиксации
монтажного блока. Затем затяните винт-предохранитель. Винт-предохранитель не даст упасть
монтажному основанию вместе с оптической трубой с экваториальной монтировки, если раскру-
тится ручка фиксации монтажного блока.
11.
Уложите оптическую трубу примерно посередине колец. Поверните трубу так, что ручки фокуси-
ровки были направлены вниз. Закройте кольца и затяните хомуты.
Установка искателя
Для установки искателя (рис.3а) в кронштейн ослабьте два черных нейлоновых болта до тех пор,
пока кончики болтов не окажутся заподлицо внутри с кронштейном. Установите О-кольцо на желобке
