примерно в 10 см друг от друга. Вкрутите три
самореза из комплекта окулярной рамы пример-
но на три оборота.
Теперь навесьте окулярную раму на саморезы и
закрутите их. Если Вы хотите иметь возможность
снять раму, то не закручивайте саморезы слиш-
ком сильно, чтобы можно было поднять раму.
Если Вы хотите установить раму надолго, то за-

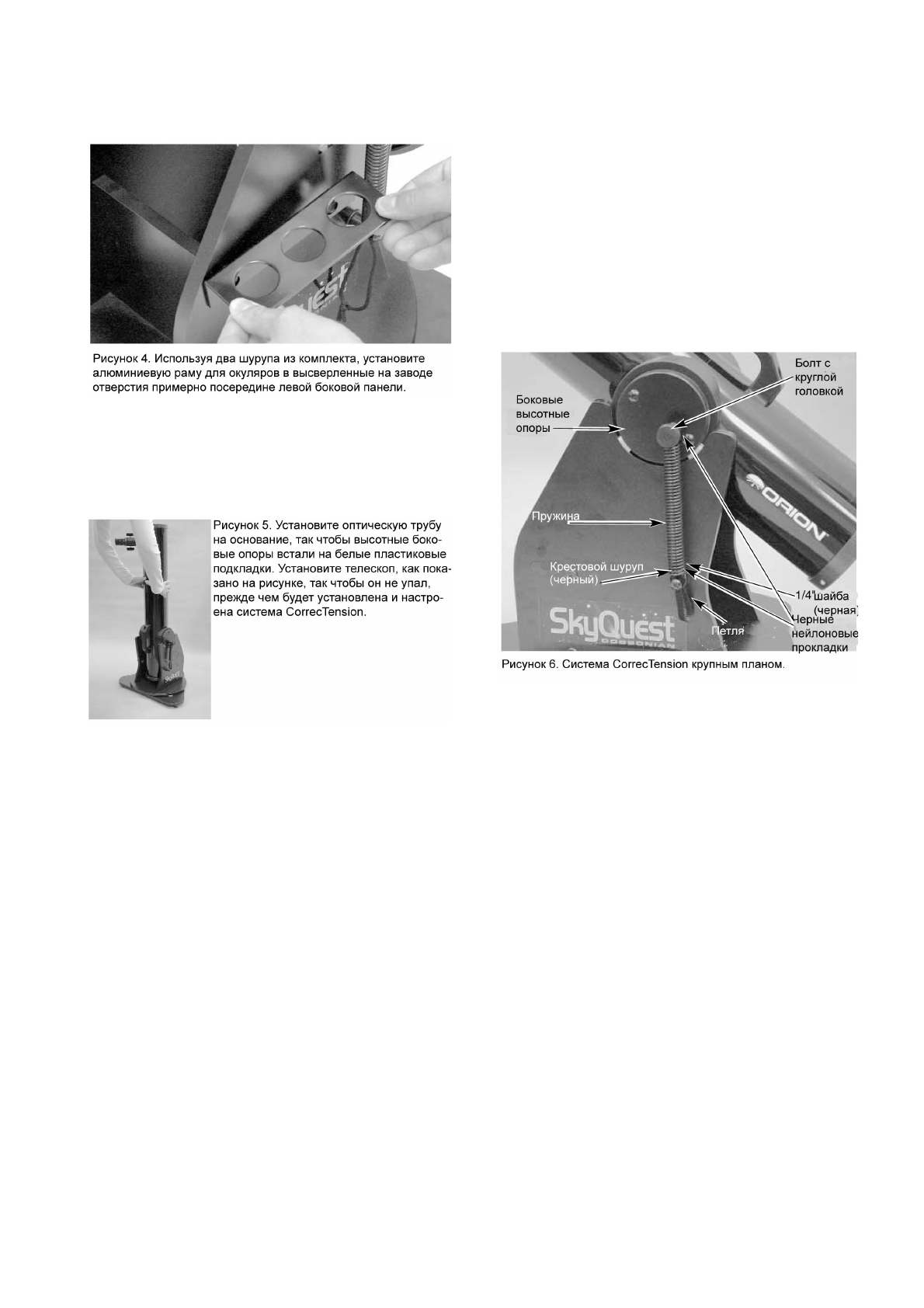

крутите саморезы до упора. (рис. 4).
Установка оптической трубы на
монтировку Добсона
Установите оптическую трубу на основание, так
чтобы высотные боковые опоры встали на белые
пластиковые подкладки. Труба еще не сбаланси-
рована, так как не установлена система
CorrecTension. Держите трубу вертикально вверх,
как показано на рис. 5.
Установка системы CorrecTension для
уменьшения колебаний
Для установки системы CorrecTension, глядя на
рис. 6, проделайте следующее:
1.
Накиньте черную нейлоновую прокладку на
черный крестовой шуруп. Узкая сторона
прокладки должна быть повернута к головке
шурупа. Накиньте одну из 1/4” шайб на шу-
руп. Теперь вкрутите шуруп в отверстие с
резьбовой втулкой в боковой панели. Кресто-
вой отверткой затяните шуруп. Повторите то
же самое на противоположной боковой пане-
ли.
2.
Вставьте болт с круглой головкой в одно из
крайних колец пружины. Накиньте на болт
прокладку. Узкая сторона прокладки должна
быть повернута к головке болта. Вкрутите
болт до упора в отверстие с латунной втул-
кой в боковой высотной опоре. Кольцо пружи-
ны должна сидеть на узком конце прокладки.
Повторите то же самое с другой стороны
основания.
3. Наденьте петли на свободное кольцо обеих
пружин.
4.
Теперь оттяните пружины с помощью петли и
наденьте кольца пружин на крестовые шуру-
пы (установленные в шаге 1) и на узкую сто-
рону нейлоновых прокладок, как показано на
рис. 7. Необязательно устанавливать обе
пружины одновременно.
Система CorrecTension теперь установлена и на-
строена. Если Вы захотите снять телескоп с
основания, то сначала отцепите пружины. Не за-
будьте перед этим установить телескоп в строго
вертикальное положение, иначе труба упадет.
Пружины останутся закрепленными на боковых
опорах, так что они не потеряются.
Установка искателя
Телескоп-рефлектор SkyQuest XT4.5 поставляет-
ся вместе с высококачественным ахроматиче-
ским искателем 6х26, корректирующим изобра-
жение (рис. 8а). "6" – это его увеличение, "26" –
это 26 мм линза. "Корректирующий изображение"
означает, что вид в нем аналогичен виду нево-
оруженным взглядом.
Ослабьте два нейлоновых болта на кронштейне
до тех пор, пока кончики болтов не окажутся за-
подлицо внутри с кронштейном. Наденьте О-
кольцо на искатель так, чтобы оно встало в же-
лобок посередине корпуса искателя. Вставьте
окулярный конец искателя в цилиндр крепления,
оттягивая пальцами подпружиненный натяжи-
тель. Протяните искатель через крепление до тех
пор, пока О-кольцо не встанет точно у переднего
края цилиндра крепления. Теперь отпустите на-
тяжитель и затяните два нейлоновых болта на
пару оборотов. Кончики натяжителя
и двух бол-
тов должны сидеть в широком желобке на задней
части искателя.
Установите основание кронштей-
