4.
Теперь, когда кронштейны лотка для ак-
сессуаров прикручены,
раздвиньте нож-
ки на максимальную длину, до полного
натяжения скоб. Соедините лоток для
аксессуаров с кронштейнами тремя вин-
тами, установленными на лотке. Про-
деньте винты через отверстия на крон-
штейнах и вкрутите их в отверстия
лотка.
5.
Надежно прикрепите ножки к штативу,
затянув винты в верхней части ножек с
помощью большого гаечного ключа и
пальцев.
6.
Прикрутите два кольца крепления трубы
с помощью болтов внизу этих колец.
Сначала выкрутите эти болты, затем
проденьте болты вместе с шайбами
вверх через отверстия на подставке под
трубу (на верху монтировки) и вкрутите
их обратно в кольца. Затягивайте их ма-
леньким гаечным ключом. Откройте
кольца, расслабив их хомуты.
7.
Уложите оптическую трубу в кольца при-
мерно до середины ее длины. Покрутите
ее в кольцах, так чтобы ручки фокуси-
ровки оказались внизу. Затяните хомуты
на кольцах пальцами, зафиксировав
телескоп.
8.
Присоедините кабели перемещения к
осям червячных механизмов азимута и
высоты на штативе, устанавливая бара-
шек на конце кабеля в подходящий слот
на оси червячного механизма с последу-
ющим его затягиванием.

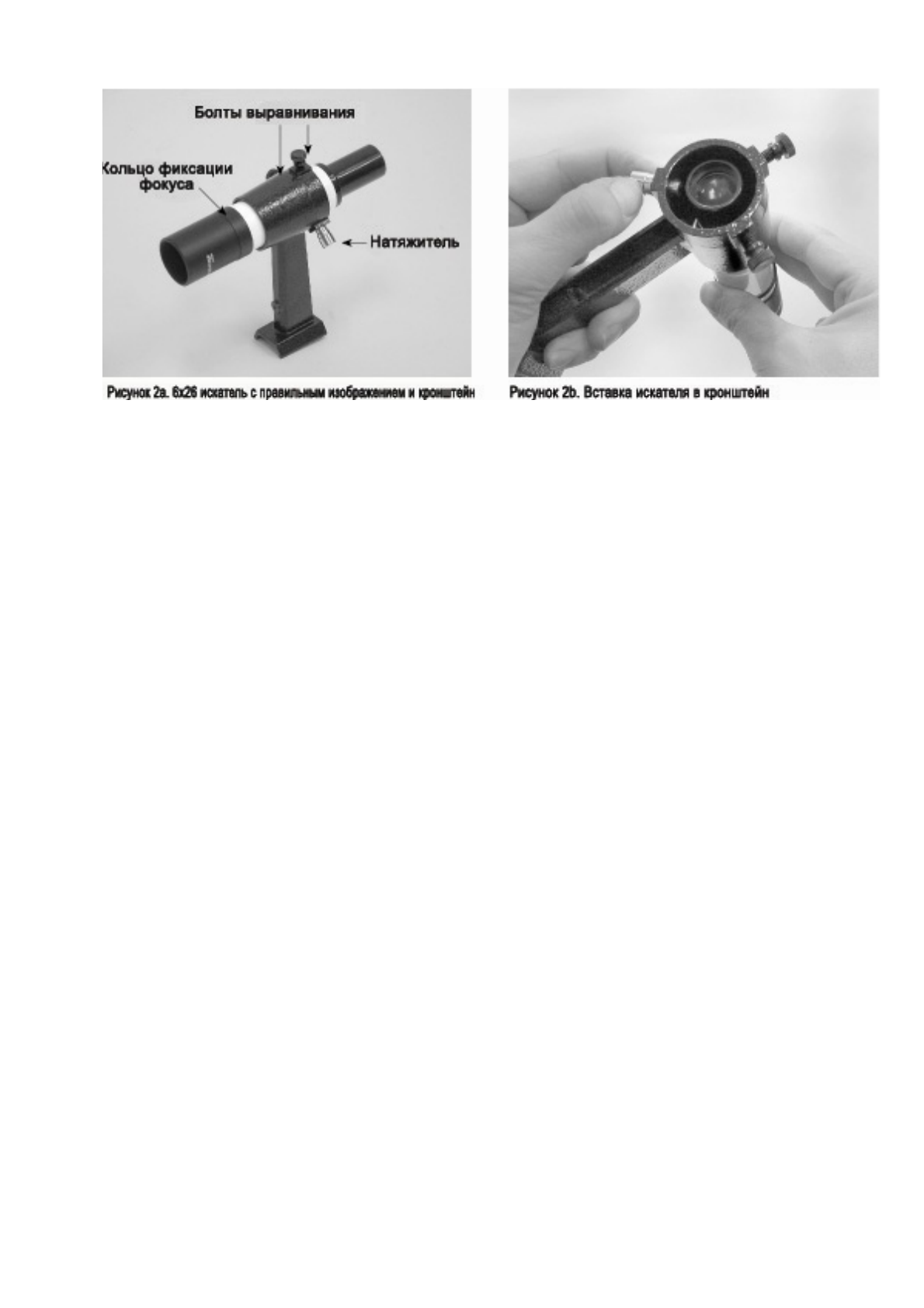

9.
Ослабьте три нейлоновых болта на крон-
штейне, пока кончики болтов не окажут-
ся заподлицо внутри с кронштейном. На-
деньте О-кольцо на искатель, пока оно
не встанет в желобок посередине корпу-
са искателя. Вставьте искатель со сторо-
ны окуляра в цилиндр крепления, оттяги-
вая пальцами подпружиненный натяжи-
тель. Протяните искатель через крепле-
ние, пока О-кольцо не встанет точно у
переднего края цилиндра крепления. Те-
перь отпустите натяжитель и затяните
два нейлоновых болта на пару оборотов.
10.
Установите "ножку" кронштейна в держа-
тель "ласточкин хвост" на вершине фоку-
сировщика. Зафиксируйте кронштейн ко-
лесиком на держателе.
11.
Теперь вставьте хромированную трубку
диагонального зеркала в фокусировщик
и закрепите ее болтами.
12.
Вставьте окуляр в диагональное зеркало
и закрепите ее болтами на зеркале (все-
гда ослабляйте болты на фокусировщи-
ке и зеркале, перед тем как вращать или
вытаскивать диагональное зеркало или
окуляр).
3.
Выравнивание искателя
Телескопы-рефракторы Explorer поставляются с
6х26 искателями (6 – увеличение, 26 – диаметр
апертуры). С помощью искателя искать желае-
мые объекты проще, потому что он имеет более
широкое поле обзора, нежели телескоп. По
сравнению с обычными искателями, изображе-
ния, видимые в искатель с правильным изобра-
жением, точно такие же, как их видно невоору-
женным глазом, что еще больше облегчает по-
иск объектов.
Перед использованием искателя Вы должны
точно выровнять его с телескопом так, чтобы
они были направлены в одну и ту же точку. Вы-
равнивание лучше проводить днем, а не прямо
под звездами. Сначала вставьте окуляр с наи-
меньшим увеличением (25 мм) в фокусировщик.
Наведите основной телескоп на объект, удален-
ный как минимум на 400 м, например, на столб
или трубу. Двигайте телескоп до тех пор, пока
объект не окажется в самом центре окуляра, и
тогда затяните обе ручки фиксации.
Теперь взгляните в искатель. Объект виден на
перекрестье прицела? Если нет, но он все же в
поле зрения искателя, то Вам нужно будет лишь
