телескопом только под надзором взрос-
лых.
3.
Установите треногу вертикально (осторожно)
и раздвиньте ножки, чтобы кронштейны
лотка для аксессуаров соприкасались с по-
садочными местами на треноге. Сначала
выкрутите болт отверткой, затем выровняй-
те кронштейны и отверстия в лотке и закру-
тите болт обратно. При этом пластиковые
молдинги на креплении должны быть
направлены вниз.
4.
Теперь, когда кронштейны лотка для аксес-
суаров прикручены,
раздвиньте ножки на
максимальную длину, до полного натяжения
скоб. Соедините лоток для аксессуаров с
кронштейнами тремя винтами, установлен-
ными на лотке. Проденьте винты через от-
верстия на кронштейнах и вкрутите их в от-
верстия лотка.
5. Надежно прикрепите ножки к штативу, за-
тянув винты в верхней части ножек с помо-
щью большого гаечного ключа и пальцев.
6. Ориентируйте штатив, как показано на рис.2,
на широту примерно 55º (для Москвы), т.е.
так, чтобы указатель рядом с широтной шка-
лой указывал на значение 55. Для этого
ослабьте фиксирующий винт и вращайте ре-
гулировочный широтный винт, пока указа-
тель не достигнет нужного значения, после
чего снова затяните фиксирующий винт. Мо-
жет понадобиться корректировка положения
по осям склонения и прямого восхождения.
Для этого необходимо ослабить соответ-
ствующие фиксирующие винты. После уста-
новки и ориентирования телескопа снова за-
тяните фиксирующие винты.
7.
Вставьте стержень в противовес. Для этого
ослабьте в достаточной степени ручку фик-
сации противовеса, чтобы противовес мог
свободно скользить по стержню.
8. Ввинтите стержень противовеса до упора в
основание оси склонения штатива. Устано-
вите противовес примерно посередине
стержня и затяните ручку фиксации. Надень-
те шайбу на конец стержня и закрутите винт.
9. Прикрутите два кольца крепления трубы с
помощью болтов внизу этих колец. Сначала
выкрутите эти болты, затем проденьте бол-
ты вместе с шайбами вверх через отверстия
на подставке под трубу (наверху монтиров-
ки) и вкрутите их обратно в кольца. Затяги-
вайте их маленьким гаечным ключом.
Откройте кольца, расслабив их хомуты.
10. Уложите оптическую трубу в кольца пример-
но до середины ее длины. Покрутите ее в
кольцах, чтобы ручки фокусировки оказа-
лись внизу. Затяните хомуты на кольцах
пальцами, зафиксировав телескоп.
11. Присоедините кабели перемещения к осям
червячных механизмов склонения и прямого
восхождения на штативе, устанавливая ба-
рашек на конце кабеля в подходящий слот
на оси червячного механизма с последую-
щим его затягиванием.
12.

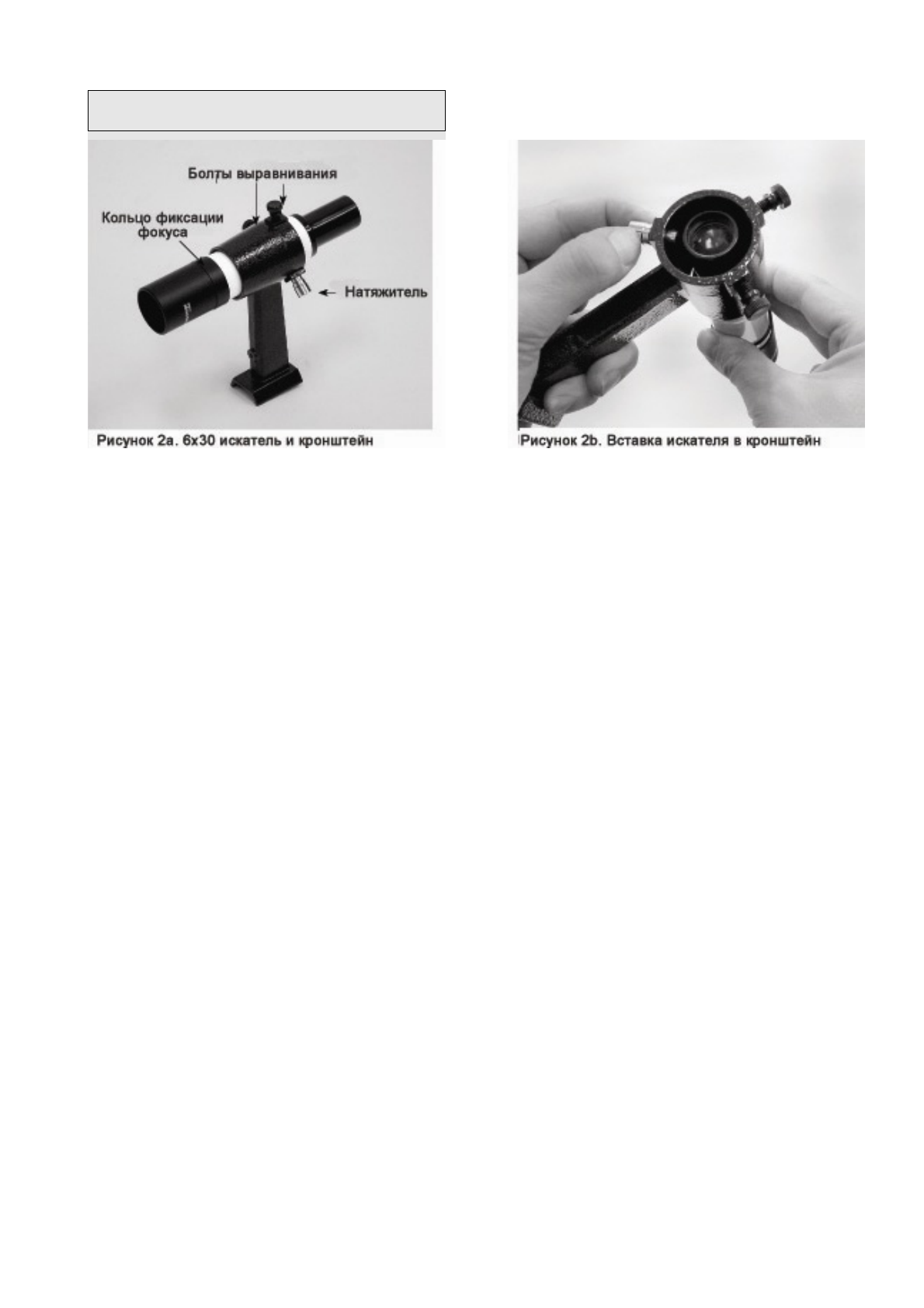

Ослабьте три нейлоновых болта на крон-
штейне, пока кончики болтов не окажутся за-
подлицо внутри с кронштейном. Наденьте О-
кольцо на искатель, пока оно не встанет в
желобок посередине корпуса искателя.
Вставьте искатель со стороны окуляра в ци-
линдр крепления, оттягивая пальцами под-
пружиненный натяжитель. Протяните иска-
тель через крепление, пока О-кольцо не
встанет точно у переднего края цилиндра
крепления. Теперь отпустите натяжитель и
затяните два нейлоновых болта на пару обо-
ротов. Кончики натяжителя и болтов должны
попасть точно в широкий желобок у заднего
конца корпуса искателя.
13.
Установите основание кронштейна в держа-
тель "ласточкин хвост" на оптической трубе.
Зафиксируйте кронштейн колесиком на дер-
жателе.
14.
Теперь вставьте хромированную трубку диа-
гонального зеркала в фокусировщик и закре-
пите ее болтами на фокусировщике.
15.
Вставьте окуляр в диагональное зеркало и
закрепите его болтами на зеркале (всегда
