11.
Установите полярноосевой искатель в
его корпус внутри оси прямого восхо-
ждения монтировки. Сначала ослабьте
три болта на корпусе. Вставьте перед-
ний конец окуляра (без резинового на-
глазника) в корпус так, чтобы снаружи
оставалось примерно 2,5 см. Вставляй-
те окуляр аккуратными вкручивающими
движениями, чтобы не стронуть с ме-
ста внутреннее О-кольцо. Если это слу-
чится, Вы можете снять корпус цели-
ком с монтировки и переустановить О-
кольцо. Корпус снимается вращением
его против часовой стрелки. Когда Вы
установите искатель на место, затяни-
те болты на корпусе. Позже с их помо-
щью нужно будет выровнять искатель с
осью прямого восхождения.
Установка искателя
Для установки искателя в кронштейн ослабьте
два черных нейлоновых болта до тех пор, пока
кончики болтов не окажутся заподлицо внутри с
кронштейном. Установите О-кольцо на желобке
посередине искателя. Оттягивая хромирован-
ный натяжитель, вставьте искатель со стороны
окуляра в кронштейн. (Рисунок 2b). Вставляйте
его до тех пор, пока О-кольцо не установится
точно внутри фронтального отверстия крон-
штейна. После этого отпустите натяжитель и за-
тяните нейлоновые болты на пару оборотов. За-
фиксируйте кронштейн, затянув колесико на
"ласточкином хвосте".
Установка
окуляра
Ослабьте болт на 1.25" переходнике окуляра и
вставьте туда хромированную трубку диаго-
нального зеркала. Затем ослабьте болты на
диагональном зеркале и снимите маленькую
противопыльную крышку. Затем вставьте 25 мм
окуляр Sirius Plössl в фокусировщик и закрепите
его болтами.
Теперь Ваш телескоп полностью собран и дол-
жен выглядеть, как показано на рисунке 1.
3. Начало работы
Балансировка телескопа
Для того чтобы движение телескопа было ров-
ным, он должен быть правильно сбалансиро-
ван. Балансировка осуществляется перемеще-
нием противовеса по стержню в точке, где он
будет находиться в равновесии на оси прямого
восхождения.
1. Держа одну руку на оптической трубе,
ослабьте ручку фиксации оси прямого
восхождения. Убедитесь, что ручка фик-
сации по оси склонения затянута. Теле-
скоп теперь может свободно вращаться
вокруг оси прямого восхождения. Повер-
ните его так, чтобы стержень противове-
са был направлен параллельно земле
(т.е. горизонтально).
2.
Теперь ослабьте фиксатор противовеса
и перемещайте противовес по стержню
до тех пор, пока он не уравновесит теле-

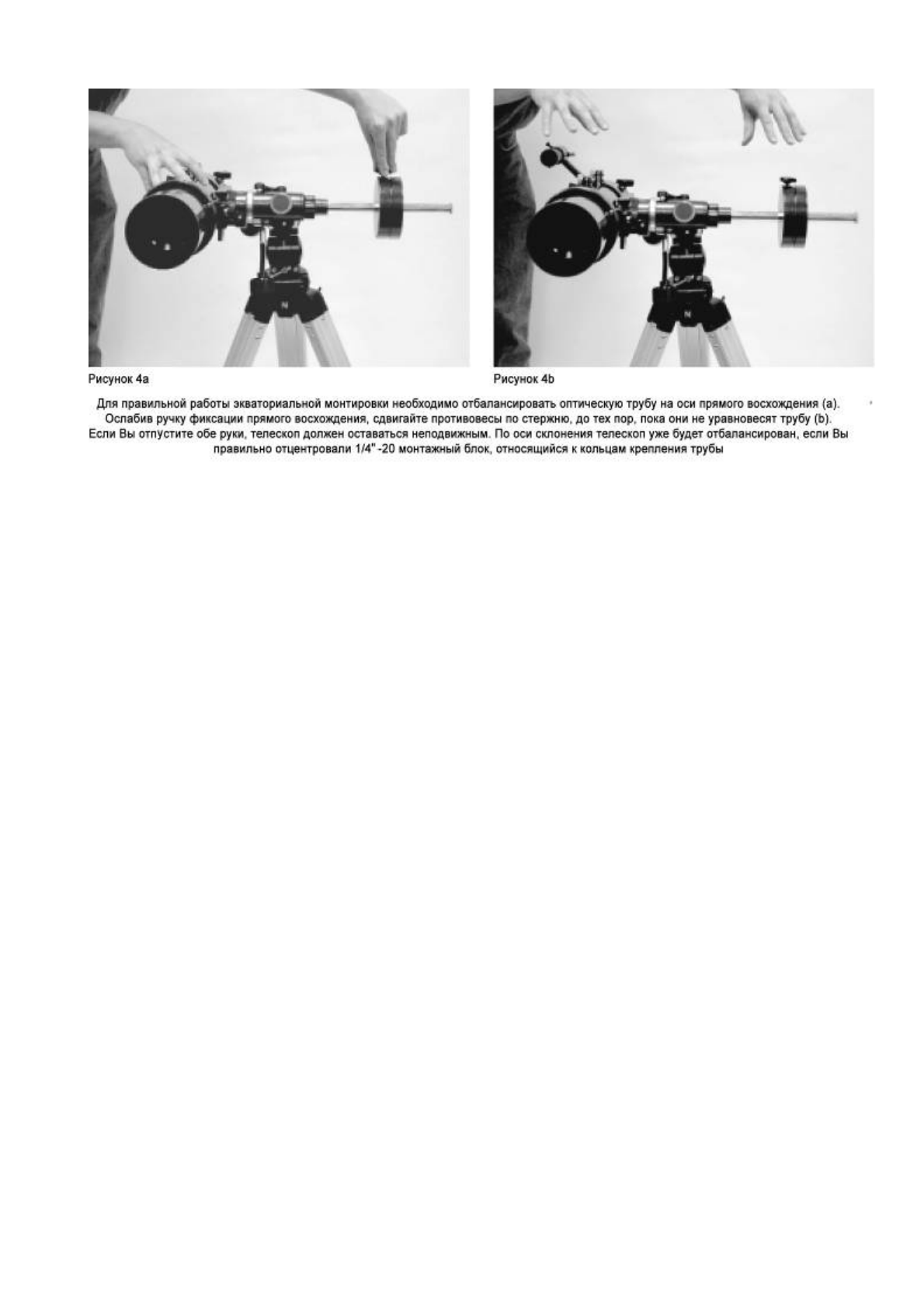

скоп (рис.4a). В этой точке стержень
остается в горизонтальном положении,
даже если Вы совсем отпустите теле-
скоп (рис.4b).
3.
Затяните фиксатор противовеса. Теперь
телескоп сбалансирован на оси прямого
восхождения.
По оси склонения телескоп уже должен
быть сбалансирован, если Вы правильно от-
центровали 1/4-20" монтажный блок оптиче-
ской трубы относительно его колец.
