5.
Раскрутите шесть
болтов на креплениях ис-
кателя так, чтобы они оказались вровень с
внутренней поверхностью креплений. Затем

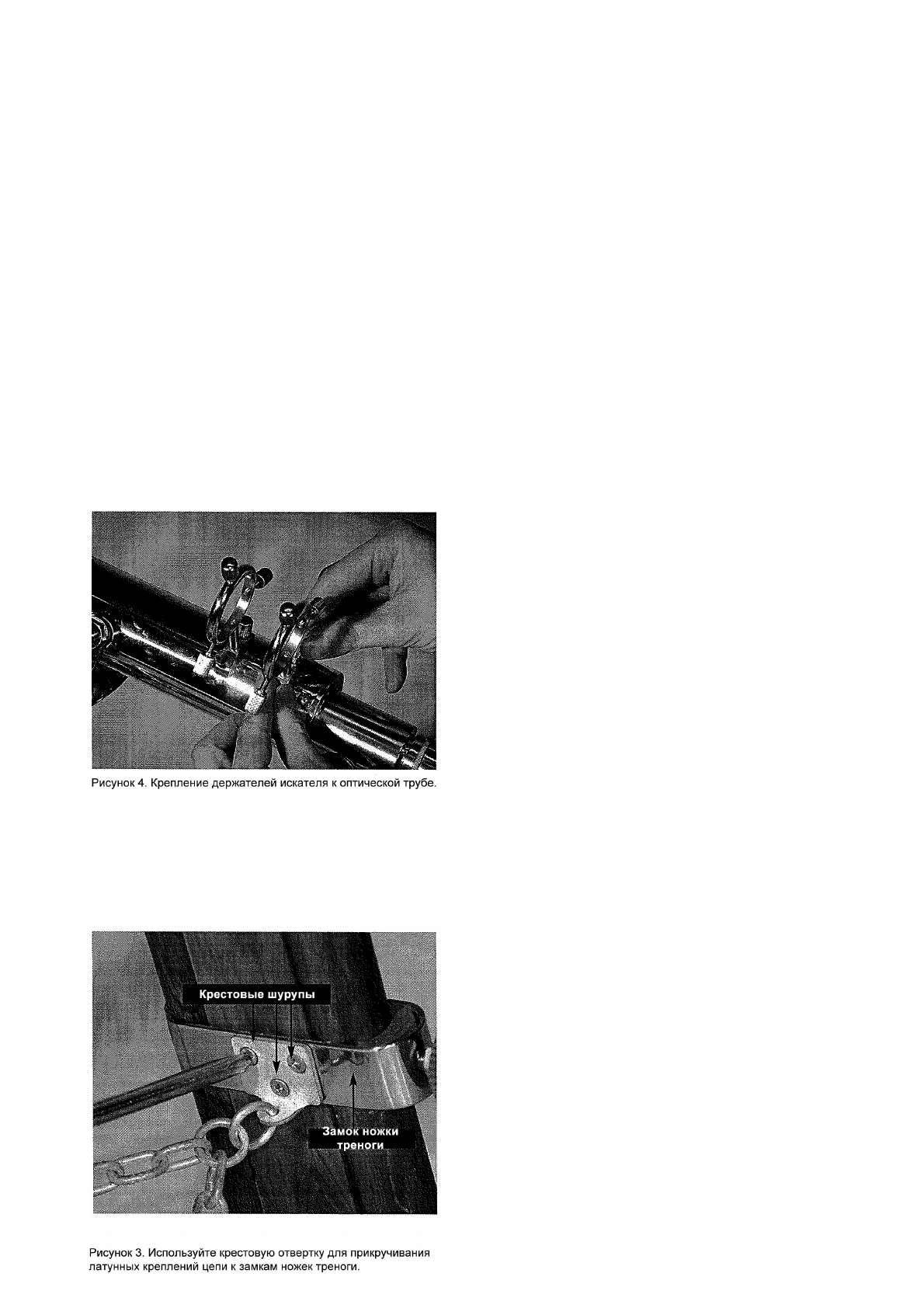

вставьте латунный искатель. Линза объек-
тива (широкая часть) должна быть направ-
лена в сторону передней части телескопа,
как показано на рис.1. Желобки на корпусе
искателя должны оказаться точно под бол-
тами креплений. Вкрутите шесть болтов,
прочно фиксируя искатель.
6.
Снимите латунную крышку с фокусировщи-
ка. Вставьте хромированную трубку диаго-
нального зеркала, корректирующего изобра-
жение, в фокусировщик телескопа и закре-
пите ее болтом.
7.
Вставьте хромированную трубку 25-мм оку-
ляра в диагональное зеркало и закрепите
его болтом.
Теперь Ваш телескоп полностью собран и дол-
жен выглядеть так, как показано на рис.1. Укры-
вайте переднюю линзу телескопа от пыли,
когда он не используется.
4. Начало работы
Нацеливание телескопа
Телескоп-рефрактор Aristocrat 60 мм может
перемещаться по двум осям: по высоте (вверх-
вниз) и по азимуту (влево-вправо) (см. рис.5).
Передвижение телескопа вверх-вниз, влево-
вправо – это самый естественный способ, с по-
мощью которого можно нацелиться на объект,
так что это делает нацеливание телескопа про-
стым и интуитивно понятным делом.
Движение по оси азимута
(влево/вправо)
Для перемещения телескопа по оси азимута
ослабьте фиксатор азимута и, удерживая теле-
скоп, аккуратно переместите его в желаемом
направлении. После этого вновь затяните фик-
сатор азимута.
Движение по оси высоты
(вверх/вниз)
Поддерживая рукой сторону телескопа с уста-
новленным фокусировщиком, ослабьте ручку
фиксации высоты, затем поднимите или опусти-
те телескоп на желаемую высоту.
Когда Вы при-
близитесь к желаемому объекту, слегка затяни-
те ручки фиксации высоты, чтобы повысить со-
противление и делать более медленные, более
точные движения. Когда Вы нацелите телескоп,
затяните ручку фиксации до конца.
Если телескоп движется слишком туго или
слишком свободно, когда ручка фиксации пол-
ностью ослаблена, то Вам следует увеличить
натяжение в дисках высотной регулировки. Вра-
щайте оба диска натяжения оси высоты по или
против часовой стрелки, чтобы повысить или
понизить натяжение монтировки по высоте. Ре-
гулируйте натяжение до удобного для Вас уров-
ня. Однажды отрегулировав натяжение, Вам
вряд ли придется регулировать его повторно.
Фокусировка телескопа
Направьте оптическую трубу с установленным
в диагональном зеркале 25-мм окуляром так,
чтобы ее передняя часть была нацелена на
объект минимум в 400 метрах от нее. Пальцами
медленно вращайте кольцо фокусировки до тех
пор, пока объект не будет виден отчетливо.
Прокрутите кольцо чуть дальше, когда объект
начинает расплываться, и верните назад, чтобы
убедиться, что нужный фокус пойман.
Выравнивание
искателя
Искатель используется для облегчения наведе-
ния телескопа на объект. Это небольшой теле-
скоп с малым увеличением, расположенный на-
верху основного телескопа. Без него очень
трудно нацелить Ваш телескоп-рефрактор
Aristocrat.
Искатель должен быть
аккуратно
отъюстирован
для правильного использования. Для этого на-
ведите основной телескоп на объект, удален-
ный как минимум на 400 м, например, на столб
или трубу. Отцентруйте объект в окуляре теле-
скопа.
Теперь взгляните в
искатель
. Объект виден?
Идеально, если он где-то в поле зрения искате-
ля. Если нет, то потребуется грубая регулиров-
ка шестью болтами на креплениях искателя.
