7

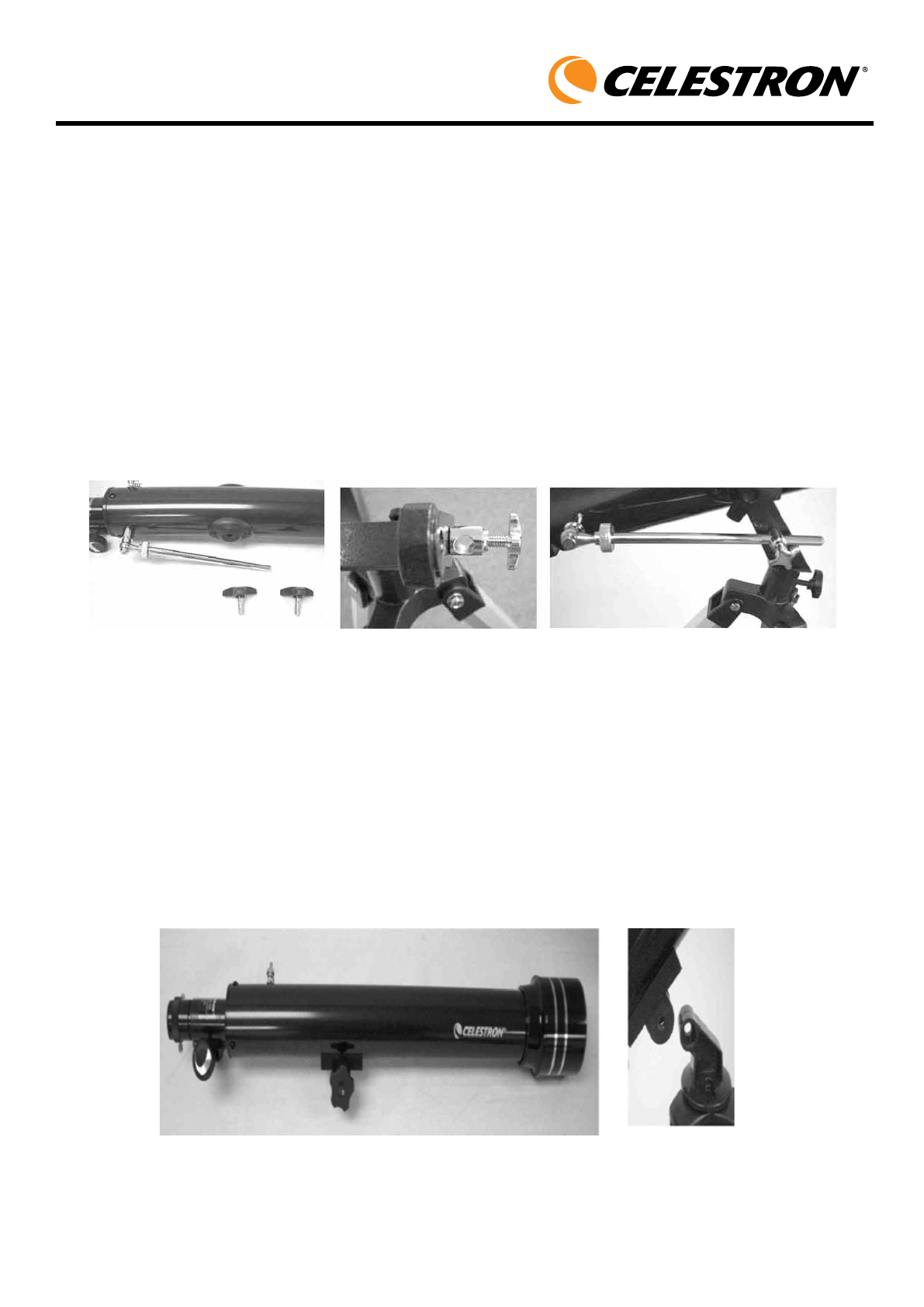

Установка трубы телескопа на монтировку
Рис. 2-7
Рис. 2-8
Рис. 2-10
Рис. 2-11
Рис. 2-9
У моделей 60AZ и 70AZ оптическая труба телескопа крепится к азимутальной монтировке с помощью двух винтов и
рычага механизма тонкой настройки по высоте. У модели 50AZ оптическая труба крепится непосредственно к головке
азимутальной монтировки. Для установки трубы телескопов 60AZ и 70AZ:
1.
Снимите бумажную упаковку с оптической трубы телескопа.
2.
Установите трубу телескопа внутрь вилочного разъема азимутальной монтировки таким образом, чтобы рычаг
механизма тонкой настройки по высоте оказался с той же стороны, что и винт блокировки по высоте (рис. 1-1).
3.
Ослабьте винт блокировки по высоте, чтобы он не выступал внутрь отверстия (рис. 2-8).
4.
Вставьте рычаг механизма тонкой настройки по высоте в отверстие и затяните винт блокировки по высоте (рис.
2-9).
5.
Вставьте винты (по одному с каждой стороны оптической трубы) через отверстия в корпусе монтировке и вкрутите
их в резьбовые отверстия, расположенные на оптической трубе (рис. 2-7). Затяните винты.
Для установки трубы телескопа 50AZ:
1.
Снимите бумажную упаковку с оптической трубы телескопа.
2.
Установите трубу телескопа на азимутальную монтировку, совместив отверстие в посадочной площадке трубы с
отверстиями в головке треноги (рис. 2-11).
3.
Вставьте винт блокировки по высоте (рис. 2-10) через отверстие в головке треноги и посадочной площадке трубы и
затяните его.
