Установка диагональной призмы
Диагональная призма преломляет свет под прямым углом к оптической оси телескопов – рефракторов
и Шмидта-Кассегрена. Это позволяет наблюдать из более
удобного положения. Для установки диагональной призмы в
телескопе Шмидта-Кассегрена:
1.
Ослабьте винт-фиксатор призмы с тем, чтобы он не
проходил внутрь посадочной трубки призмы.
2.
Установите призму хромированной частью трубки в
адаптер.
3.
Затяните винт-фиксатор на визуальном адаптере, чтобы
зафиксировать диагональную призму.
4.
Если необходимо повернуть призму в более удобное
положение, ослабьте винт-фиксатор, поверните призму, снова затяните винт.

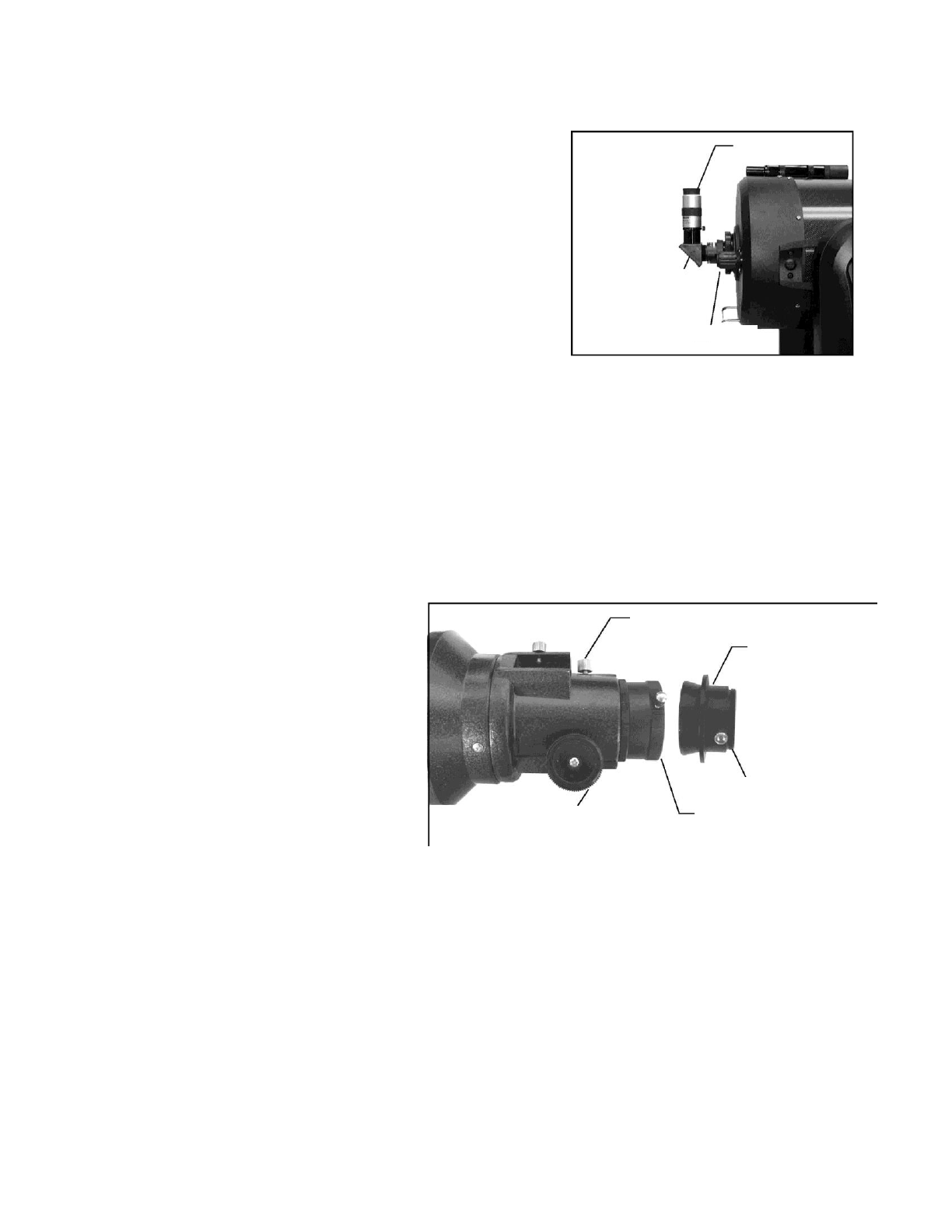

Рис.2-11
* Для использования в рефракторах призма устанавливается в окулярный адаптер 1, 25”
Установка окуляров
Окуляр - оптический элемент, увеличивающий изображение, созданное телескопом. Без окуляра
визуальные наблюдения невозможны. Окуляр устанавливается непосредственно в фокусировочный
узел рефракторов и телескопов Ньютона, а в телескопах Шмидта – Кассегрена устанавливается в
визуальный адаптер. Для установки окуляра:
Рис. 2-12
1.
Ослабьте винт на окулярном адаптере, чтобы винт не входил в его внутренний диаметр.
2.
Установите окуляр (хромированной частью) в фокусировочный узел.
3.
Затяните винт для фиксации окуляра.
Для извлечения окуляра и его замены на другой проделайте операцию в обратном порядке.
Зачастую бывает удобно устанавливать окуляр не непосредственно в фокусировочный узел, а в
диагональную призму. Установка производится следующим образом:
A. Ослабьте винт-фиксатор в диагональной призме, чтобы он не мешал установке окуляра.
B. Установите хромированную посадочную втулку окуляра в отверстие диагональной призмы и закрепите
винтом- фиксатором.
C. Зажмите винт-фиксатор.
D. Смена окуляров производится в обратном порядке.
Окуляр
Диагональная
призма
Визуальный адаптер
Зажимной
винт
Окулярный
адаптер 1,25”
Резьба Т-
адаптера
Фок. узел 2”
Ручка фокусировки
