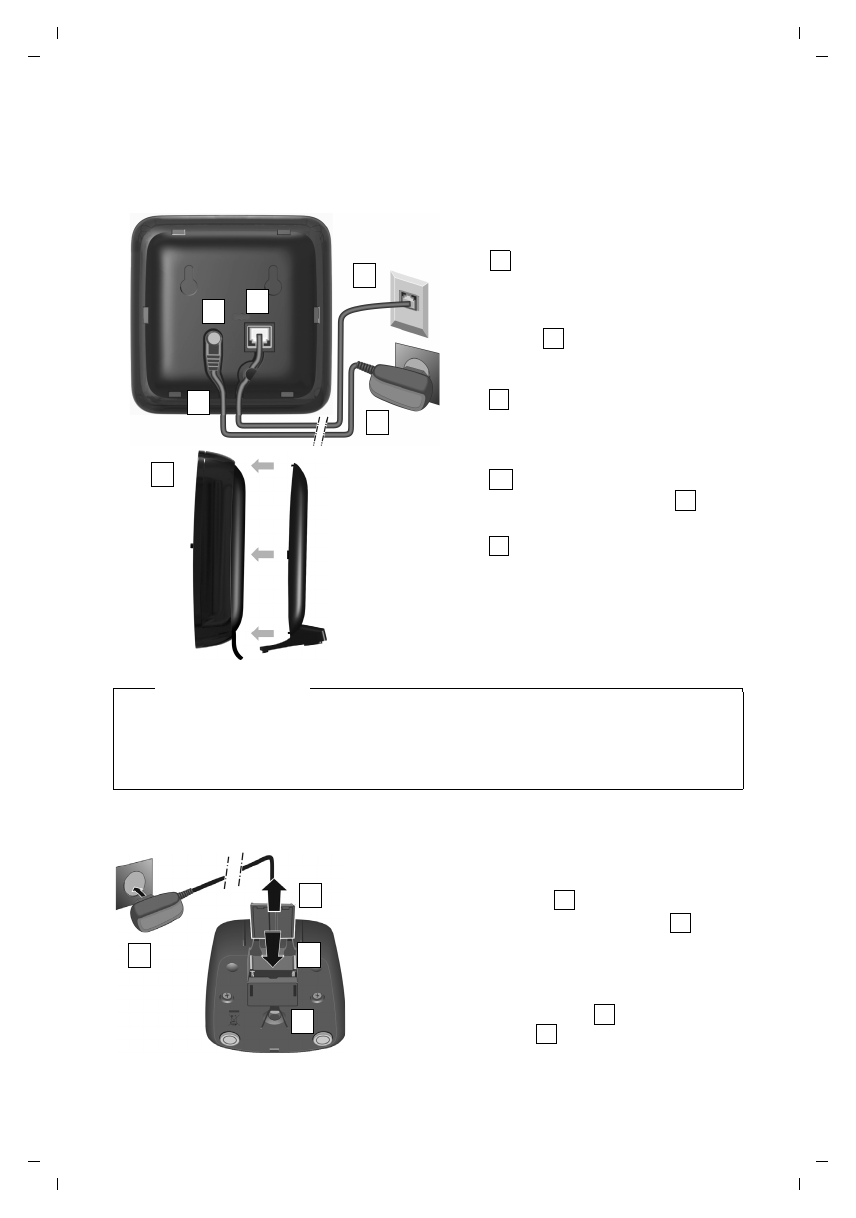

Начало работы

Подключение базового блока к телефонной
и электрической сетям

Подключение зарядной подставки

u

Вставьте телефонный кабель
в правый/нижний гнездовой разъем

 в задней части основания

до защелкивания в фиксаторах.

u

Вставьте кабель питания от блока
питания в левый/верхний гнездовой
разъем

.

u

Уложите оба кабеля
в предназначенные для них канавки

.

u

Вставьте выступы крышки
в соответствующие выемки
на задней стороне базового блока

 (не при настенном монтаже).

u

Подключите блок питания

.

u

Подключите телефонный разъем

.

4

3

2

1

5

3a

1

2

3

3a

4

5

Примечания

u

Блок питания должен быть

подключен постоянно

, поскольку для работы телефона

необходим источник питания.

u

Пользуйтесь только блоком питания и телефонным кабелем

из комплекта

поставки

. Телефонные кабели могут различаться по разводке контактов .

¤

Подсоедините плоский штекерный разъем
к зарядной подставке

.

¤

Подсоедините блок питания к розетке

.

Если требуется отсоединить штекерный разъем
от зарядной подставки:

¤

Отсоедините блок питания от сетевой розетки.

¤

Нажмите кнопку фиксатора

 и отсоедините

штекерный разъем

.

1

2

3

4

2

1

3

4
