1.6 Общий вид теплопистолета представлен на рис.1

1.7  Коллекторный  двигатель  постоянного  тока  и  спираль  нагрева  теплопи

-

столета  расположены  в  пластиковом  корпусе  (рис.1  поз.9).  Корпус,  состоящий

из двух половин (правой и левой), выполнен заодно с рукояткой. Крутящий мо

-

мент с якоря электродвигателя, передаётся на крыльчатку, которая обеспечива

-

ет  движение  воздушного  потока  от  вентиляционных  отверстий  в  задней  части

корпуса к выходному патрубку (рис.1 поз.2). Намотанная на теплоизоляционный

каркас спираль, нагревает проходящий воздух до установленной температуры.

1.8 Клавиша переключателя (рис.1 поз.1) расположена на задней части ру

-

коятки.  Она  имеет  4-и  фиксированных  положения:  «0» -  выключено,  «1» -  пер

-

вый режим, «2» - второй режим и «3» - третий режим.

Плата управления автоматически синхронизирует степень нагрева спирали

и скорость вращения двигателя, обеспечивая параметры воздушного потока, со

-

ответствующие включённому режиму.

1.9 Для снижения электромагнитных помех двигателя , в целях обеспечения

нормального функционирования находящихся рядом средств связи, в электри

-

2

9

3

1

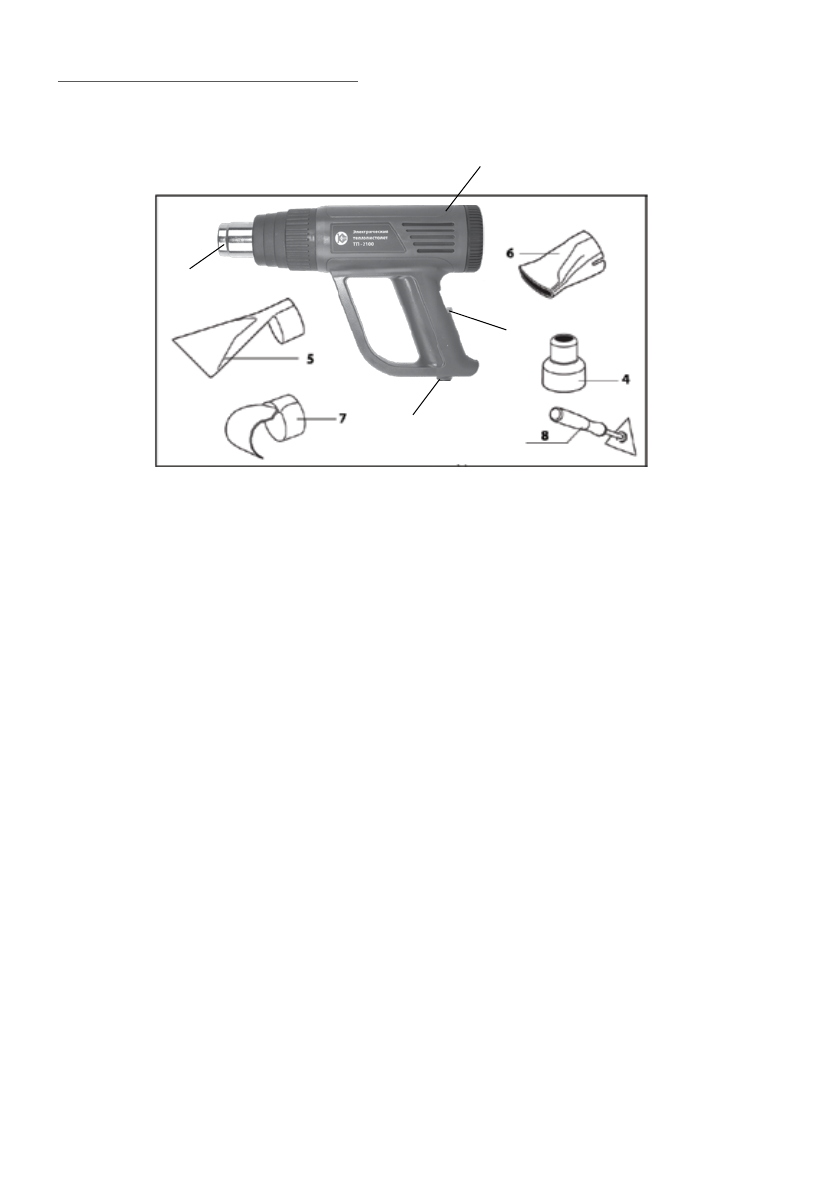

рис. 1

1

 - переключатель режимов

2

 - металлический патрубок выхода воздушного потока

3

 - кабель питания с вилкой

4

 - насадка сужающая (для концентрации воздушного потока)

5

 - насадка с отражателем (для отклонения воздушного потока)

6

 - насадка плоская (для расширения воздушного потока)

7

 - насадка загнутая (для труб)

8

 - скребок в сборе

9

 - корпус
