Syma X5SW - Инструкция по эксплуатации

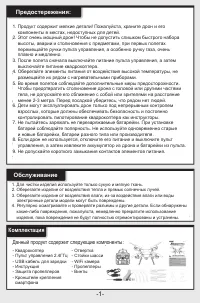

Страница 2 - Обслуживание; Для чистки изделия используйте только сухую и мягкую ткань.; Комплектация; Данный продукт содержит следующие компоненты:; - USB кабель для зарядки

Предостережения: 1. Продукт содержит мелкие детали! Пожалуйста, храните дрон и его компоненты в местах, недоступных для детей. 2. Этот очень мощный дрон! Чтобы не допустить слишком быстрого набора высоты, аварии и столкновения с предметами, при первых полетах перемещайте ручки пульта управления, а о...

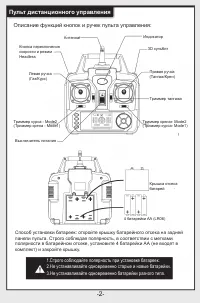

Страница 3 - Пульт дистанционного управления; Описание функций кнопок и ручек пульта управления:; Строго соблюдайте полярность при установке батареек.

Пульт дистанционного управления Описание функций кнопок и ручек пульта управления: Антенна Кнопка переключения скорости и режим Headless Левая ручка ( Газ/Курс) Индикатор 3D кульбит Правая ручка ( Тангаж/Крен) Триммер тангажа Триммер курса - Mode2 ( Триммер крена - Mode1) Выключатель питания Триммер...

Страница 5 - показано на рисунках 2 и 3.; Установите на пульт кронштейн для крепления смартфона:; FPV»

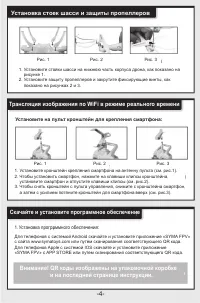

Установка стоек шасси и защиты пропеллеров Рис. 1 Рис. 2 Рис. 3 1. Установите стойки шасси на нижнюю часть корпуса дрона, как показано на рисунке 1. 2. Установите защиту пропеллеров и закрутите фиксирующие винты, как показано на рисунках 2 и 3. Трансляция изображения по W iFi в режиме реального врем...

Страница 6 - Аэрофотосъемка в режиме реального времени:; “Просмотр фото и видео”.; Руководство по эксплуатации дрона; Чтобы удовлетворить различные предпочтения

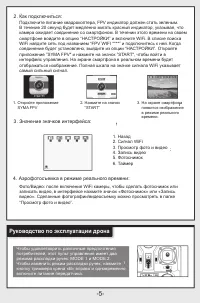

2. Как подключиться: Подключите питание квадрокоптера, FPV индикатор должен стать зеленым. В течение 20 секунд будет медленно мигать красный индикатор, указывая, что камера ожидает соединение со смартфоном. В течении этого времени на своем смартфоне войдите в опцию “НАСТРОЙКИ” и включите WiFi. В спи...

Страница 7 - Схема управления с раскладкой ручек MODE 2; Перемещение ручек пульта и направление полета:; Набор высоты или снижение; Триммирование дрейфа вперед/назад; Триммирование вращения влево/вправо

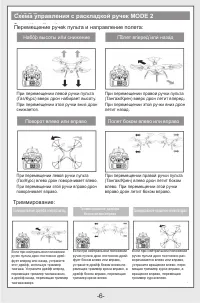

Схема управления с раскладкой ручек MODE 2 Перемещение ручек пульта и направление полета: Набор высоты или снижение Полет вперед или назад При перемещении левой ручки пульта ( Газ/Курс) вверх дрон набирает высоту . При перемещении этой ручки вниз дрон снижается. При перемещении правой ручки пульта (...

Страница 8 - Схема управления с раскладкой ручек MODE 1

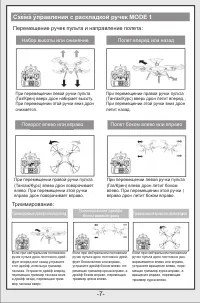

Схема управления с раскладкой ручек MODE 1 Перемещение ручек пульта и направление полета: Набор высоты или снижение Полет вперед или назад При перемещении левой ручки пульта (Газ/Крен) вверх дрон набирает высоту. При перемещении этой ручки вниз дрон снижается. При перемещении правой ручки пульта (Та...

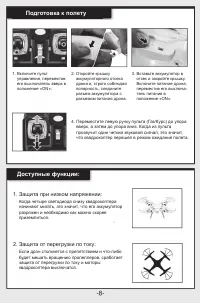

Страница 9 - Подготовка к полету

Подготовка к полету 1. Включите пульт управления, переместив его выключатель вверх в положение «ON». 2. Откройте крышку аккумуляторного отсека дрона и, строго соблюдая полярность, соедините разъем аккумулятора с разъемом питания дрона. 3. Вставьте аккумулятор в отсек и закройте крышку . Включите пит...

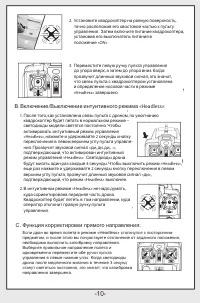

Страница 11 - Включение; «Headless»; С. Функция корректировки прямого направления:

2. Установите квадрокоптер на ровную поверхность , точно расположив его хвостовой частью к пульту управления . Затем включите питание квадрокоптера , установив его выключатель питания в положение «ON». 3. Переместите левую ручку пульта управления до упора вверх , а затем до упора вниз . Когда прозву...

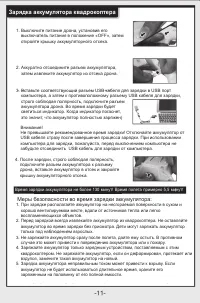

Страница 12 - Зарядка аккумулятора квадрокоптера; Меры безопасности во время зарядки аккумулятора:

Зарядка аккумулятора квадрокоптера 1. Выключите питание дрона, установив его выключатель питания в положение «OFF», затем откройте крышку аккумуляторного отсека. 2. Аккуратно отсоедините разъем аккумулятора, затем извлеките аккумулятор из отсека дрона. 3. Вставьте соответствующий разъем USB кабеля д...

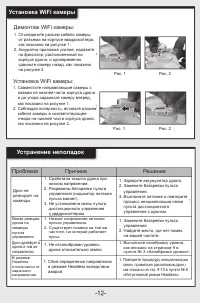

Страница 13 - Демонтаж WiFi камеры:; Устранение неполадок; Проблема

Установка W iFi камеры Демонтаж WiFi камеры: 1. Отсоедините разъем кабеля камеры от разъема на корпусе квадрокоптера, как показано на рисунке 1. 2. Аккуратно приложив усилие, надавите на фиксатор, расположенный на корпусе дрона, и одновременно сдвиньте камеру назад, как показано на рисунке 2. Рис. 1...

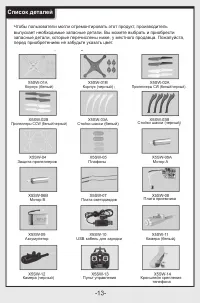

Страница 14 - Список деталей; перед приобретением не забудьте указать цвет.

Список деталей Чтобы пользователи могли отремонтировать этот продукт, производитель выпускает необходимые запасные детали. Вы можете выбрать и приобрести запасные детали, которые перечислены ниже, у местного продавца. Пожалуйста, перед приобретением не забудьте указать цвет. Корпус (белый) Корпус (ч...

Страница 16 - Длина дрона: 315мм Высота дрона: 105мм; Двумерный код для; Компания имеет право окончательного; The Crossing of No.2 West Xingye Road and North Xingye Road, Laimei.

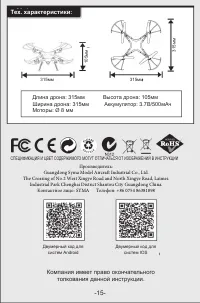

Тех. характеристики: 315мм 315мм 315мм 105мм Длина дрона: 315мм Высота дрона: 105мм Ширина дрона: 315мм Аккумулятор: 3.7В/500мАч Моторы: Ø 8 мм СПЕЦИФИКАЦИЯ И ЦВЕТ СОДЕРЖИМОГО МОГУТ ОТЛИЧАТЬСЯ ОТ ИЗОБРАЖЕНИЙ В ИНСТРУКЦИИ Двумерный код для систем Android Двумерный код для систем IOS Компания имеет пр...
