Пайдалану жөніндегі нұсқау

  |

18

www.zubr.ru

ММА пісіру барысында (балқитын

электродтармен):

`

Құралға  қуат  және  жалпы  сымға  қосыңыз.

Бұл  үшін  құралдың  тетігіне  штекер  сым

желісін  орналастырыңыз,  штекер  еңесі

тетік  қимасымен  сәйкес  келуі  керек  және

сағат  тілшесі  бойымен  соңына  дейін

штекерді  бұраңыз.  Сым  желілерді  қосу

тікелей  (пісірілетін  құралға  «+»  шығу

қосылған, электродқа «-» шығу ) немесе кері

(сәйкесінше  кері)  полярлықтар  бойынша

жүзеге асады;

Ескерту!

Тікелей полярлықта пісірілетін даяр

зат едәуір қызады, керіде – электрод бүйіржағы

қызады. Кері полярлықты балқытылуы қиынға

соғатын

электродтарда

пайдаланыңыз,

сонымен  қатар  тігіс  тереңдігін  ұлғайту  үшін

(40–50% сол тоқ күйінде) қолданылады.

`

сәйкес  келетін  электродты  ұстауышқа

қосыңыз;

Ескерту!

Электродты  тандау  үшін

  3

  кесте-

де  пісірілген  бөлшектердің  қалыңдығы  және

электрод  диаметрі  көрсетілген  мағлұматты

пайдаланыңыз;

Жалпы  сым  қысымын  пісірілетін  бөлшектерінің

біріне қосыңыз.

Жалпы  сым  және  бөлшектер  арасындағы

қысқыштың  сенімді  электр  контактының

байланысқанына  назар  аударыңыз.  Сенімді

контакты қалыптастыру үшін (шаң-тозаңнан,

тоттан,  бояудан  тазартыңыз,  металл  жыл-

тырағанға  дейін  контакт  байланыстарын

тазартыңыз)  қажетті  шараларды  ұйымдас-

тырыңыз.

Жұмыс реті

Жұмыс алдында құралды

3

 ажыратқыш

арқылы қосыңыз.

Келеңсіз  жағдайлардың  алдын  алу  үшін  құ-

ралды  желіге  қосқан  сайын  электрод  ұста-

уыштары  металл  бөлшектерден,  пісіру  ке-

зінде  электр  тоқ  көзі  бар  үстірттен  және

сымдардан, сонымен бірге жерме заттардан

аулақ екендігіне көз жеткізіңіз.
7

 реттеуіш арқылы қажетті пісіру тоқ көзін пісірі-

летін  даяр  заттардың  сипаттамаларына  сәйкес

(болат  түрі,  қалыңдығы)  және

3

  кестеге  сәйкес

кеңестерді орындау арқылы орнатыңыз.

Электр  тізбегінің,  қысқа  сыналаудың  және

Сіздің  электр  тоқ  көзінен  жарақаттанудың

алдын  алу  үшін  аппаратты  қосқанда  элек-

трод  ұстауышты  жерге  немесе  пісірілетін

бөлшектерге қоймаңыз.

Қолғаптарды киіңіз ( қажет болса, респираторды),

сақтау бетпердесін киіңіз және жұмысты бастаңыз:

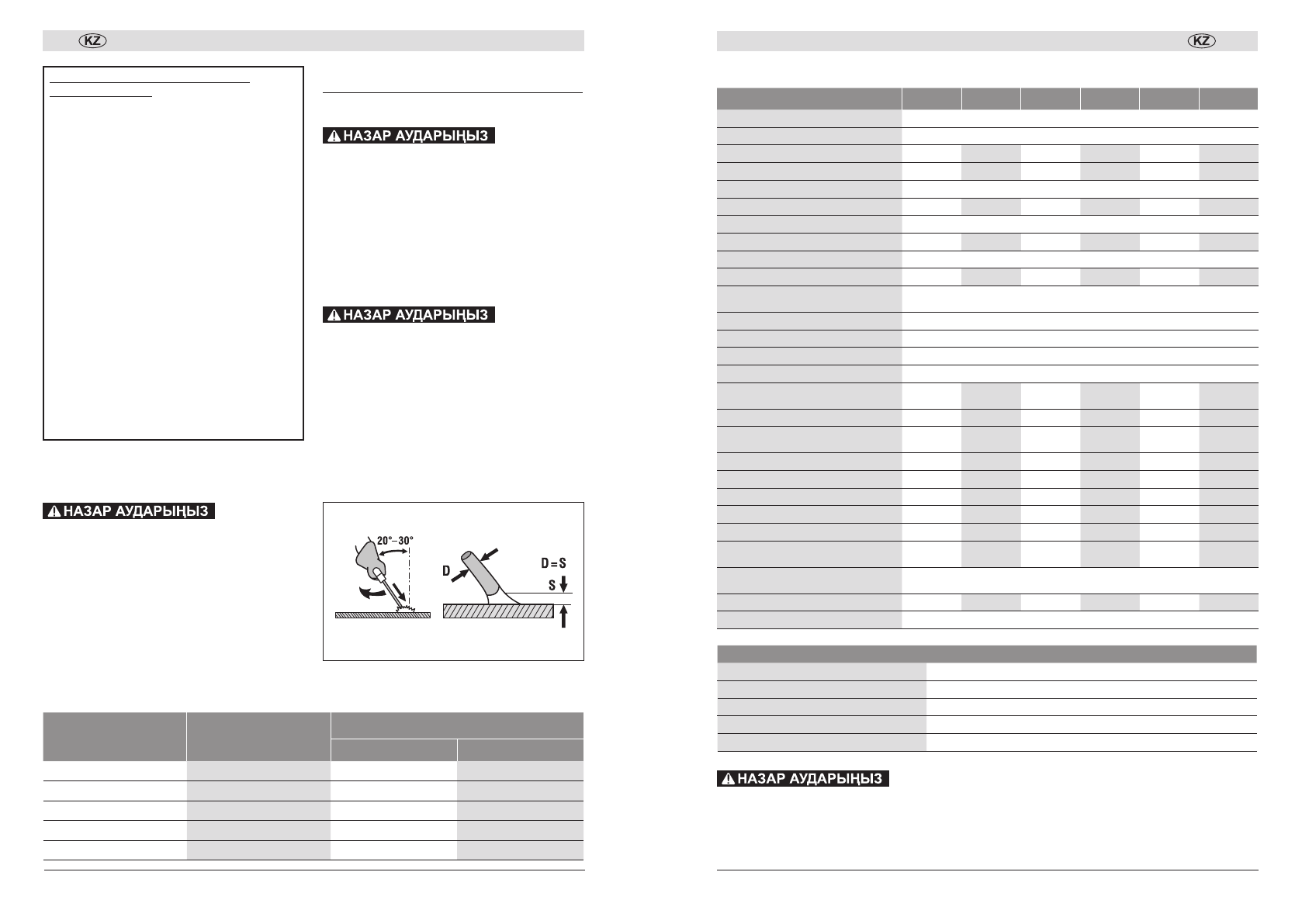

1)  Электродты  10  мм  қашықтықта  пісіру  бұ-

рыш  нүктелері  20°–30°  вертикаль  бойынша

орнатыңыз. Ұшқындаудың алдын алу үшін жұмыс

жазықтығын ұстамаңыз;

3 кесте

Пісірілетін металл

қалыңдығы, мм

Электрод диаметрі, мм

Пісіру тоқ көзі , А

минималды

максималды

1,5 – 3,0

2

50

80

1,5 – 5,0

2,5

70

110

2,0 – 12

3,2

90

140

4,0 – 20

4

140

200

10 – 40

5

190

250

Пісіру инвенторы

|

15

www.zubr.ru

Тасымалдау кезінде құралдың және бұйымдар жиынтығының ақаусыз және

зақымданба-ғандығына көз жеткізіңіз.

Техникалық сипаттамасы

Артикул

ЗАС-Т3-165

ЗАС-Т3-190

ЗАС-Т3-220 ЗАС-Т3-220-Д ЗАС-Т3-250 ЗАС-Т3-250 Д

Атаулы тұтыну кернеуі, В

220

Жиілік, Гц

50

Атаулы тұтыну қуаты, кВ•А

6,6

7,5

8,4

8,4

10

10

Атаулы тұтыну тоғы, А

30

34

38

38

45

45

Бос жүріс кернеуі, В

60

Дәнекерлегiш доғаның кернеуi, В

26.4

27.2

28

28

29,2

29,2

Ең төменгі кернеуі, В

160

Жұмыс тоқ диапазоны, А

10–165

10–190

10–220

10–220

10–250

10–250

Пісіру тоғының түрі

тұрақты

Қолданылытын электродтар диаметрі, мм

1.6 – 4.0

1.6 – 4.0

1.6 – 5.0

1.6 – 5.0

1.6 – 5.0

1.6 – 5.0

Жұмыс циклі (максималды

тоқ кезінде), %

60 (45°С)

75 (30°С)

45 (45°С)

45 (45°С)

ПӘК, %

85

Қуат коэффициенті (cosφ)

0.93

Корпус сақтау классы

IP21

Оқшаулау классы

H

Шамадан тыс шамадан тыс

қызудың алдын алу

бар

бар

бар

бар

бар

бар

Электродтың пісуінен сақтану

бар

бар

бар

бар

бар

бар

Жетілдірілген дұғаны жағу (ыстық

күйге қосылу)

бар

бар

бар

бар

бар

бар

Пісіру тоқты қамтамассыздау

бар

бар

бар

бар

бар

бар

Электрондық дисплей

–

–

–

бар

–

бар

Кiрiктiрме автоматты ажыратқыш

–

–

–

–

бар

бар

Дыбыс қуатының деңгейі (к=3), дБ

–

–

–

–

–

–

Дыбыс қысымының деңгейі (к=3), дБ

–

–

–

–

–

–

Орташа квадратты діріл тездеткіші

(к=1,5), м/с

2

–

–

–

–

–

–

Қауіпсіздік класс МСТ бойынша

12.2.007.0-75

I класс

Салмағы, кг

6.0

6.6

6.4

6,4

7,7

7,7

Жұмыс істеу мерзімі, жыл

5

Комплектація

Пісіру аппараты

1 дана

Электрод ұстауышы бар жұмыс сым желісі

1 дана

Жалпы сым желі

1 дана

Қауiпсiздiк бойынша нұсқаулар

1 нұсқасы

Пайдалану нұсқауы

1 нұсқасы
