14

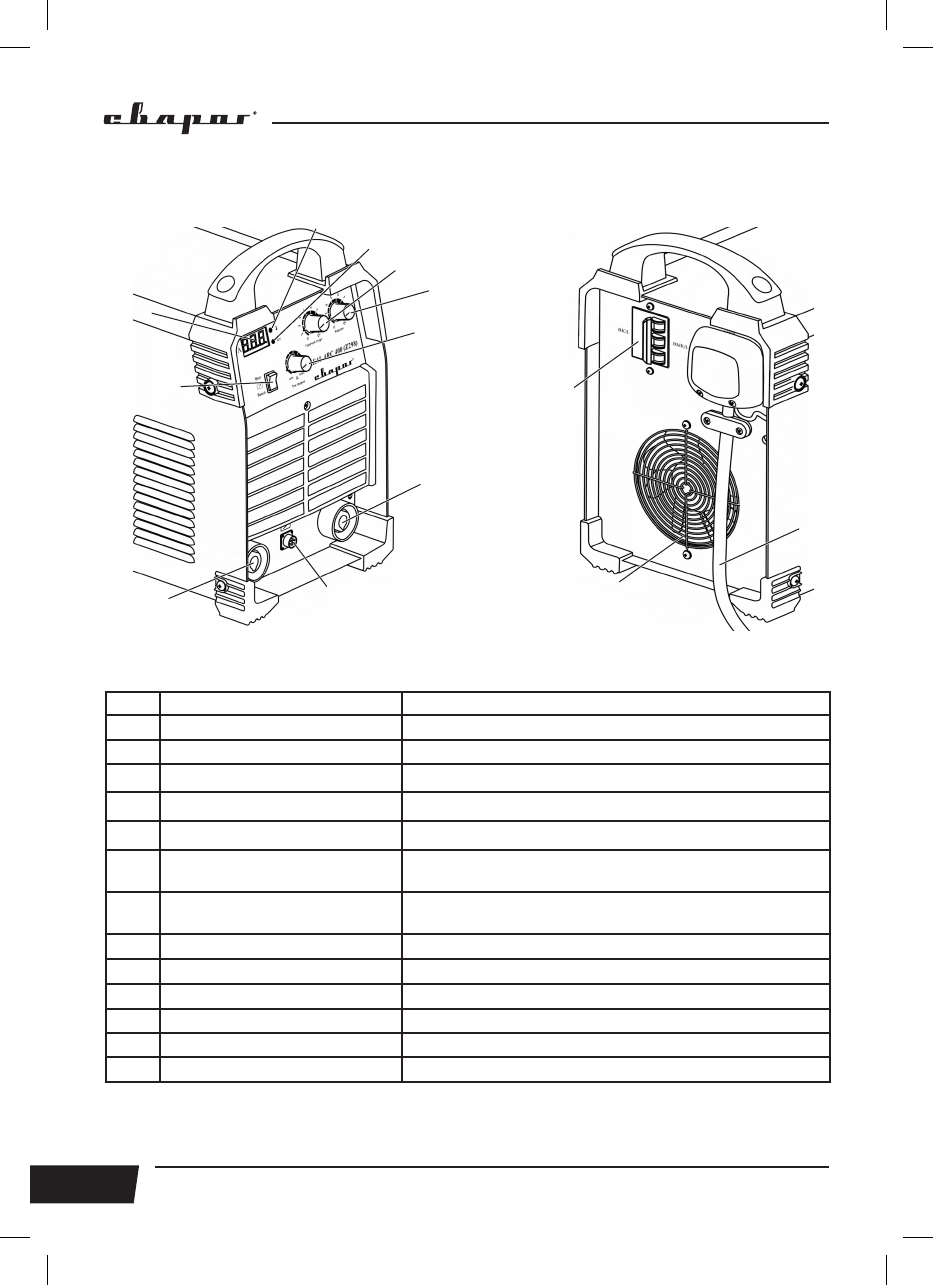

На
рисунке 6.3
показан вид спереди и сзади аппаратов REAL ARC 315 (Z29801), REAL ARC
400 (Z29802).
Рис. 6.3. Вид спереди и сзади.
Поз.
Параметры
Описание
1
Индикатор
Показывает силу сварочного тока.
2
Индикатор перегрева
Загорается, когда аппарат перегрелся.
3
Индикатор перегрузки
Перегрузка по току.
4
Регулятор горячего старта
См. рис. 6.6.
5
Регулятор форсажа дуги
См. рис. 6.7.
6
Кнопка включения пульта
Д/У
Используется при подключении пульта Д/У.
7
Регулятор тока сварки
В зависимости от толщины основного металла (см.
табл. 7.2, 7.3).
8
Панельная розетка
«+
»
Используется для подключения сварочных кабелей.
9
Разъем пульта Д/У
Подключение пульта Д/У.
10
Панельная розетка
«–
»
Используется для подключения сварочных кабелей.
11
Вентиляционные отверстия
Охлаждение сварочного аппарата.
12
Сетевой кабель
Сетевое подключение 380 В.
13
Тумблер включения
Включение сварочного аппарата.
4
5
7
3
9
12
1
2
10
8
6
11
13
