9
5.2. ПОДКЛЮЧЕНИЕ ОБОРУДОВАНИЯ И НАСТРОЙКИ
Клемма
заземления
Источник
Сетевой
кабель
220 В
Газовый шланг
Редуктор
Баллон
с газом
Горелка
TIG
Сетевой
кабель
Источник
Электродержатель
Клемма заземления
220 В

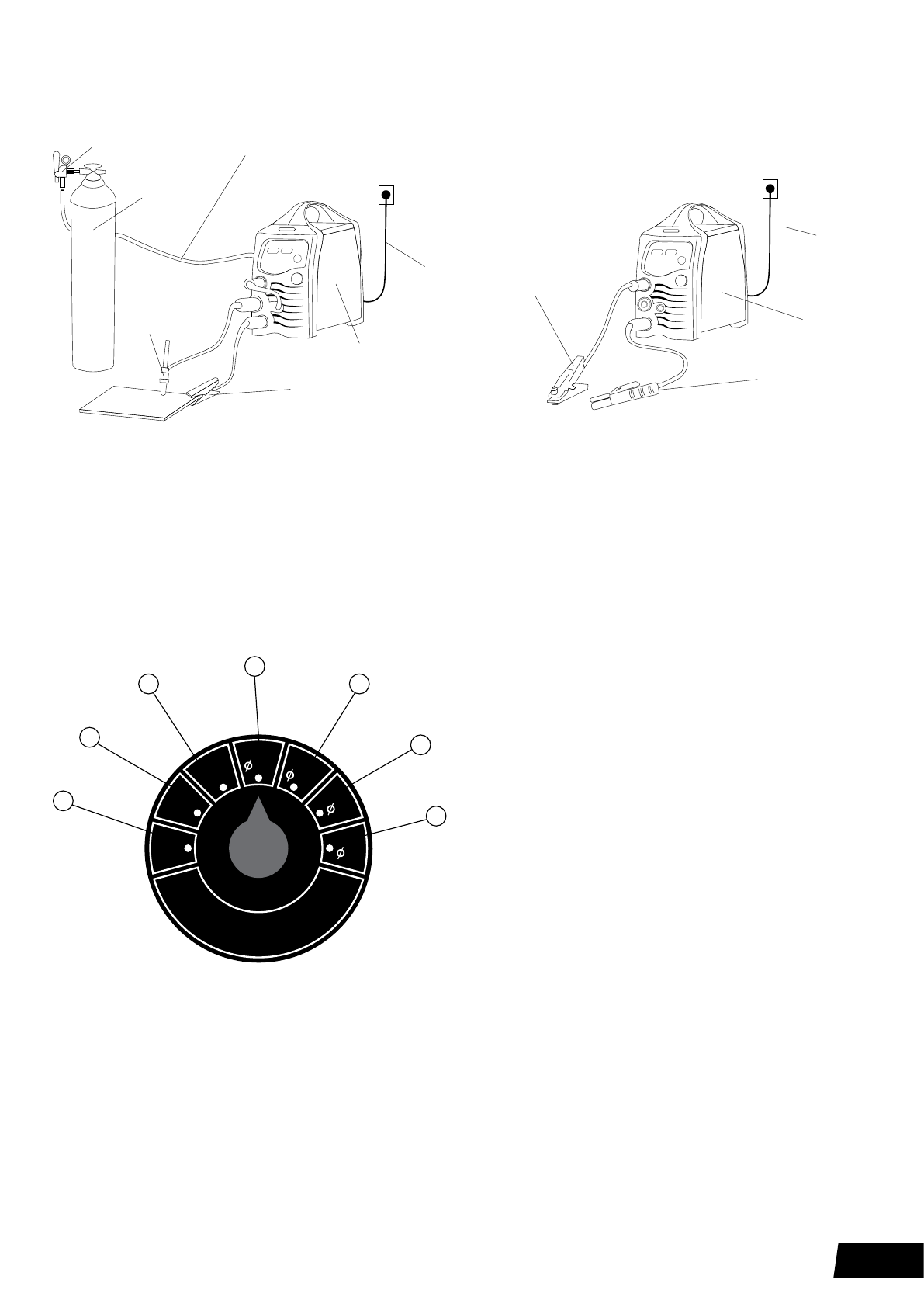

Рис. 4. Схема подключения оборудования
для способов сварки с использованием
горелки
Рис. 5. Схема подключения оборудования
для ручной дуговой сварки покрытым
электродом MMA
2
MMA
MIG
Mix
0,8
CO
0,8
1
2
3
4
5
6
7
TIG
2
CO
1,0
1,0
Mix
Рис. 6. Настройки способов сварки
1. Позиция MMA – ручная дуговая сварка
штучным покрытым электродом (настройка
ручная)
2. Позиция MIG – механизированная сварка
в смеси защитных газов (настройка ручная)
3. Позиция TIG – ручная дуговая сварка
неплавящимся электродом в среде защитных
газов (настройка ручная)
4. Позиция CO2
Ø
0,8 – механизированная
сварка в углекислом газе проволокой диаме-
тром 0,8 мм (настройка синергетическая)
5. Позиция CO2
Ø
1,0 – механизированная
сварка в углекислом газе проволокой диаме-
тром 1,0 мм (настройка синергетическая)
6. Позиция Mix
Ø
0,8 – механизированная
сварка в смеси защитных газов проволокой
диаметром 0,8 мм (настройка синергетическая)
7. Позиция Mix
Ø
1,0 – механизированная
сварка в смеси защитных газов проволокой
диаметром 1,0 мм (настройка синергетическая)
Содержание
- 3 ЗАЯВЛЕНИЕ О СООТВЕТСТВИИ ПРОДУКЦИИ СТАНДАРТАМ; а также Европейскому стандарту ЕN/IEC60974.
- 4 МЕРЫ ПРЕДОСТОРОЖНОСТИ
- 6 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ; Модель
- 7 ВНЕШНИЙ ВИД АППАРТА
- 9 ПОДКЛЮЧЕНИЕ ОБОРУДОВАНИЯ И НАСТРОЙКИ
- 10 ЗАЩИТНЫХ ГАЗОВ MIG, MAG И FCAW
- 12 РУЧНАЯ ДУГОВАЯ СВАРКА ПОКРЫТЫМ ЭЛЕКТРОДОМ ММА
- 13 ХРАНЕНИЕ И ТРАНСПОРТИРОВКА
