13

PRO MIG 160, 200

3.2. ПОДКЛЮЧЕНИЕ АППАРАТА

220 В

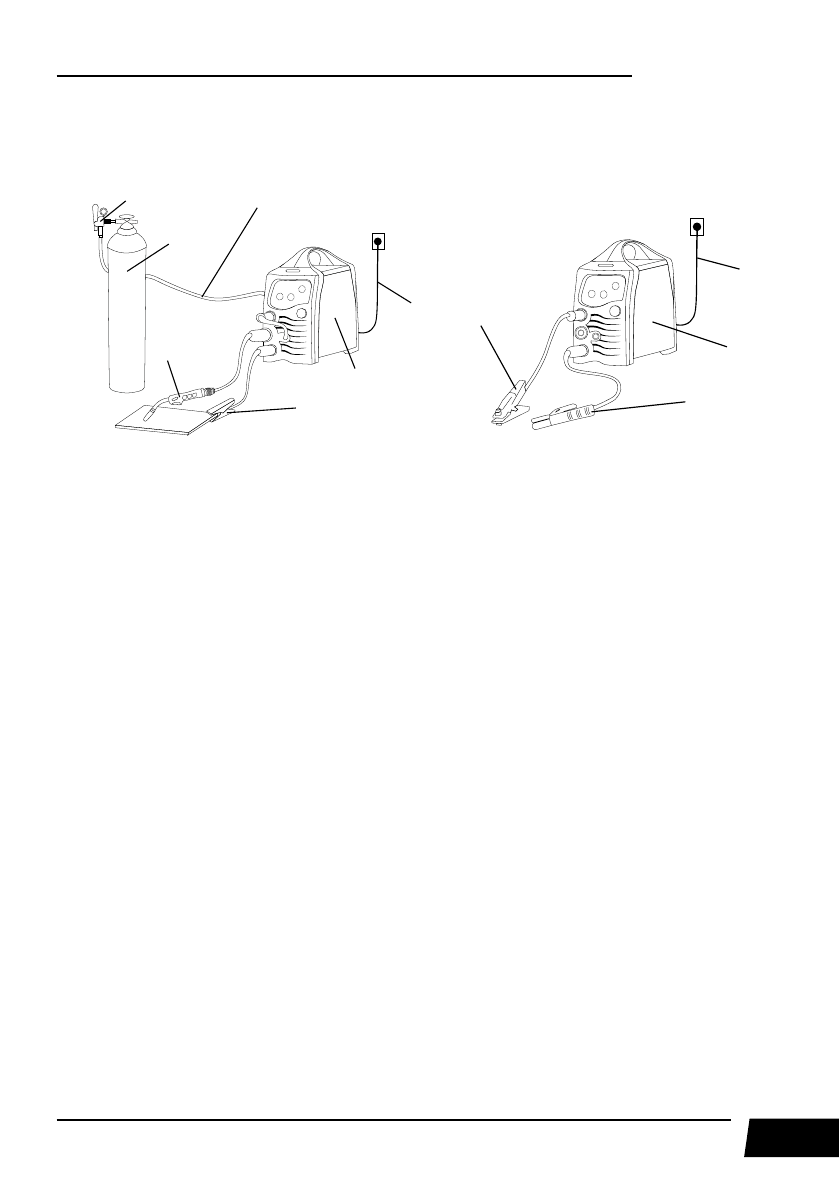

Рис. 2.1

Рис. 2.2

1.  Горелка
2.  Редуктор
3.  Баллон
4.  Газовый шланг
5.  Сетевой кабель
6.  Сварочный инвертор
7.  Клемма заземления
8.  Электрододержатель

3.2.1. СВАРКА В СРЕДЕ ЗАЩИТНЫХ ГАЗОВ MIG,

MAG И FCAW

1.  Произведите подключение согласно

рисунку 2.1

.

2.  Вставьте сварочную горелку в «евроразъем» (2)

(рис. 1.1)

на передней панели аппа-

рата и прикрутите его. После установите катушку с проволокой, установите ролики с теми
канавками, которые соответствуют диаметру проволоки. Зафиксируйте проволоку с помо-
щью ручки зажима проволоки (18)

 (рис. 1.3)

. С помощью кнопки прогона проволоки (16)

(рис. 1.3)

 протяните проволоку внутрь горелки.

3.  Установите наконечник горелки, диаметр отверстия должен совпадать с диаметром

сечения проволоки.

4.  Соедините шланг с газовым редуктором баллона и входным штуцером газа на задней

панели аппарата (12)

(рис. 1.2)

. Для сварки самозащитной порошковой проволокой

(FCAW) подключение баллона с газом и редуктора не требуется.

5.  В зависимости от требуемой полярности вставьте кабельную вилку, соединенную

с клеммой заземления, в соответствующий разъем «-» или «+» на передней панели свароч-
ного аппарата (1 или 3)

(рис. 1.1)

 и закрутите его по часовой стрелке.

1

2

3

4

5

6

7

8

7

6

5
