7. ПОДГОТОВКА АППАРАТА К РАБОТЕ ДЛЯ MIG/MAG И

FCAW СВАРКИ

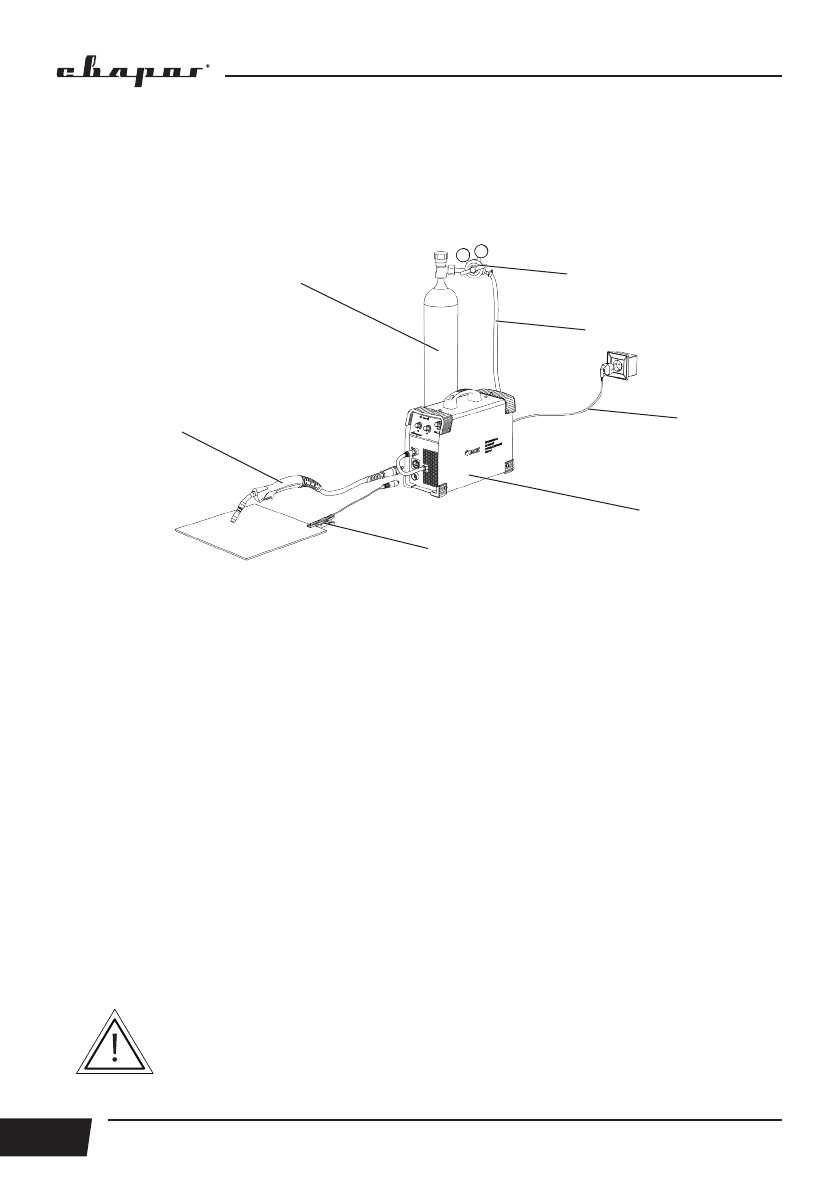

Схема подключения аппарата для MIG, MAG и FCAW сварки показана на рисунке 7.1.

Рис. 7.1. Схема подключения оборудования.

1. Горелка. 2. Редуктор. 3. Баллон. 4. Газовый шланг. 5. Сетевой кабель. 6. Сварочный

аппарат. 7. Клемма заземления.

1. Подсоедините сетевой кабель к электросети с требуемыми параметрами. Проверьте

надежность соединения кабеля и сетевой розетки.

2. Подсоедините газовый шланг к газовому разъему аппарата (п. 2, рис. 6.2) и к газовому

редуктору, присоединенному к баллону. При подключении баллон и редуктор должны быть
закрыты. Система газоснабжения, состоящая из газового баллона, редуктора и газового
шланга, должна иметь плотные соединения (используйте винтовые хомуты), чтобы обеспе-
чить надежную подачу газа и защиту сварочного шва.

3. Подключите сварочную горелку для MIG/MAG сварки в «евроразьем» на передней

панели сварочного аппарата.

4. Вставьте силовой наконечник кабеля клеммы заземления в панельную розетку со

знаком «+» или «-» (в зависимости от необходимых технологических задач см. раздел 7.1)
на передней панели аппарата, поверните его до упора по часовой стрелке, убедитесь в
плотной фиксации соединения. Закрепите клемму заземления на заготовке.

При неплотном подсоединении кабелей возможны выгорания панель-

ных розеток и выхода из строя источника питания.
