14
7. ОПИСАНИЕ ФУНКЦИОНИРОВАНИЯ

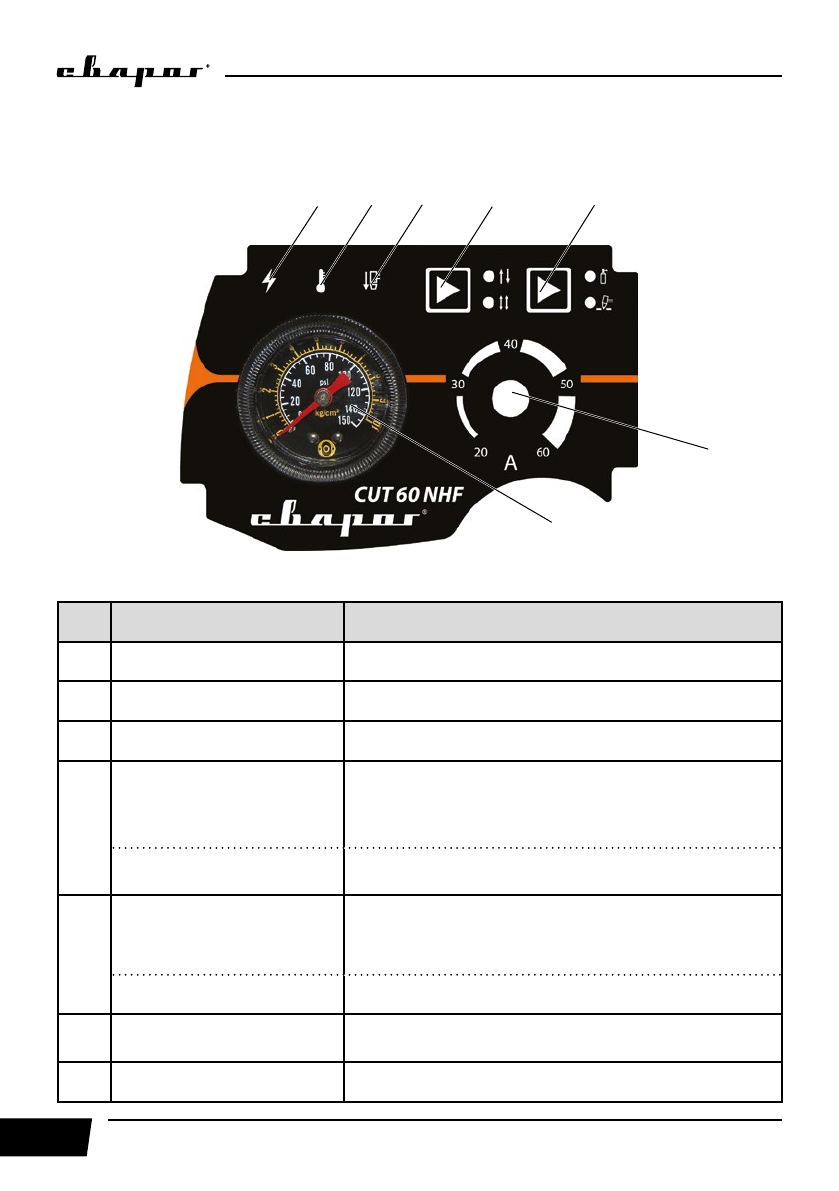

На рисунке 7.1 показана передняя панель аппарата воздушно-плазменной резки.
Рис. 7.1. Передняя панель.
Поз.
Параметры
Описание
1
Индикатор сети
Загорается, когда аппарат включен.
2
Индикатор перегрева
Загорается, когда аппарат перегрелся.
3
Индикатор неисправности
Загорается, когда плазмотрон неисправен.
4
Кнопка переключения:
2Т
Двухтактный режим (рекомендуется применять при
длине реза до 200 мм).
4Т
Четырехтактный режим (рекомендуется применять
при длине реза свыше 200 мм).
5
Кнопка переключения:
Проверка давления газа
Используется для установки рабочего давления.
Режим реза
Используется для начала работы.
6
Регулятор тока реза
Выбирается в зависимости от толщины разрезаемого
металла.
7
Индикатор давления газа
Показывает давление газа.
1
2
3
4
5
6
7
