14

8. ПОДГОТОВКА АППАРАТА К РАБОТЕ

ДЛЯ ВОЗДУШНО-ПЛАЗМЕННОЙ РЕЗКИ

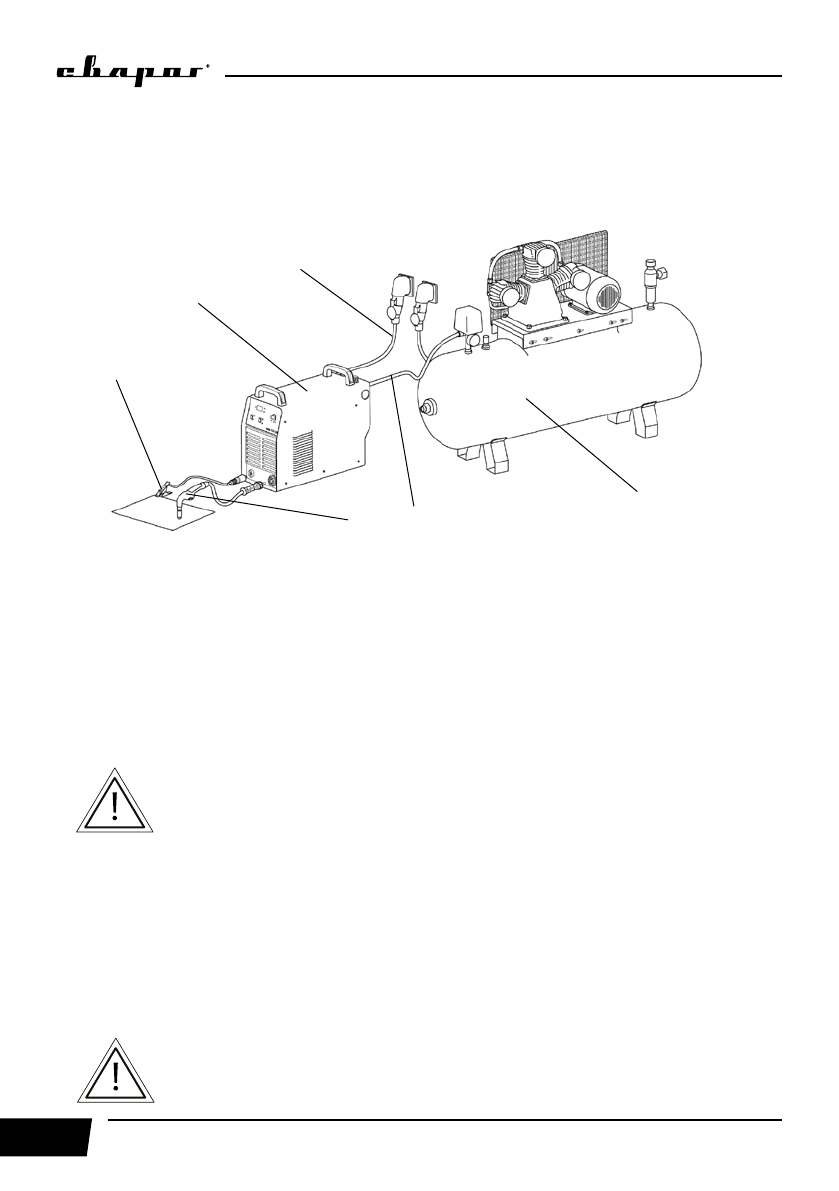

На рисунке 8.1 показана схема подключения аппарата воздушно-плазменной резки.

Рис. 8.1. Схема подключения оборудования.

1) Плазмотрон.  2) Клемма заземления.  3) Аппарат воздушно-плазменной резки.

4) Компрессор.  5) Газовый шланг.  6) Сетевой кабель.

1.

Подключите газовый шланг, идущий от компрессора, к регулятору давления и источнику

питания. Система подачи сжатого воздуха, состоящая из компрессора, регулятора давления
и газового шланга, должна иметь плотные соединения (используйте винтовые хомуты), что-
бы не допустить утечек и обрыва газового шланга.

ВНИМАНИЕ! Периодически сливайте конденсат или эмульсию из

ресивера компрессора. Большое содержание конденсата уменьшает

срок службы плазменного резака и может привести к поломке

оборудования.

2.

Вставьте силовой наконечник кабеля клеммы заземления в панельную розетку на перед-

ней панели аппарата. Поверните его до упора по часовой стрелке. Убедитесь в плотной фик-
сации соединения. Закрепите клемму заземления на заготовке.

3.

Подключите  кабельный  разъём  плазмотрона  к  разъёму  аппарата  на  передней  панели

(См. рис. 8.2). Убедитесь в плотной фиксации соединения.

ВНИМАНИЕ! При неплотном подсоединении кабелей возможны

выгорания панельных розеток и выход из строя источника питания.

1

2

3

6

5

4
