18

Таблица 9.1. Плазмотроны для ручного раскроя металла.

Наименование

Длина (м)

Артикул

TECH CS101

6

IVT6957

12

IVT7957

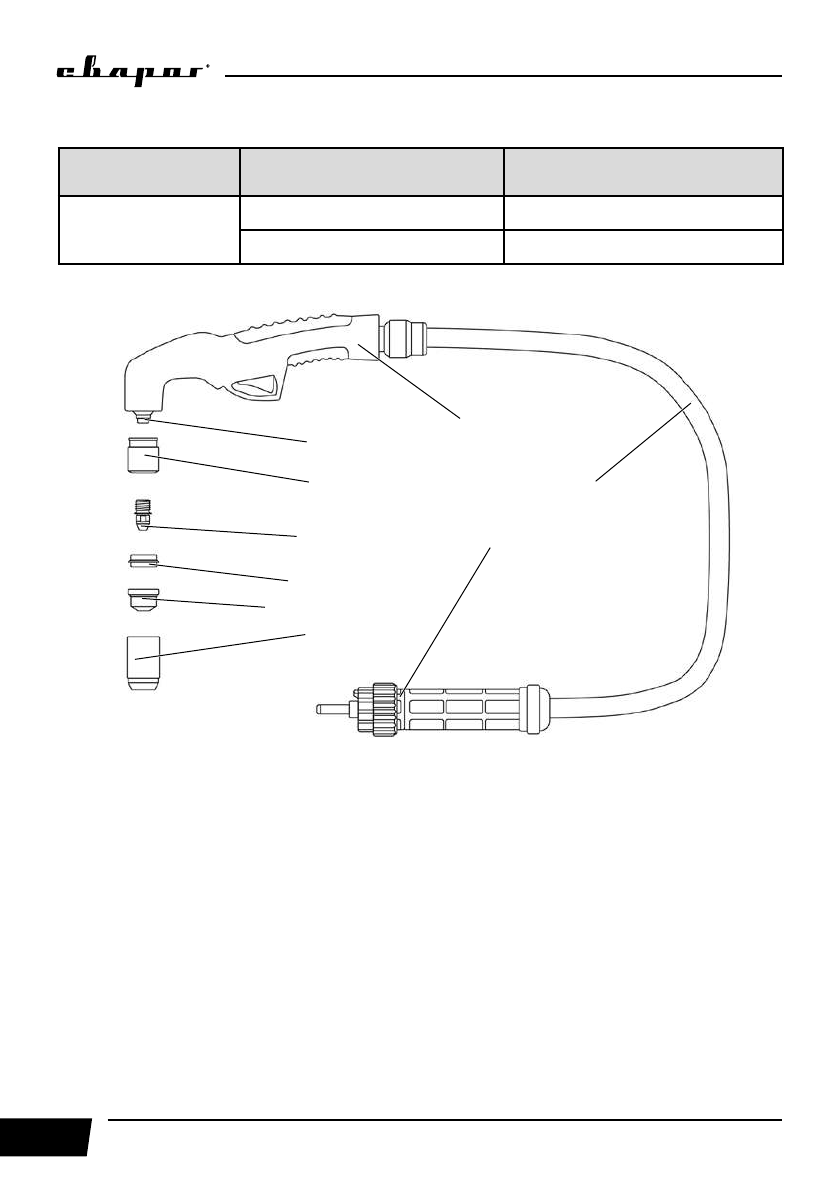

Рис. 9.2. Схема плазмотрона CS-101

1.

 Разъём центральный кабельный (См. рис. 9.3).

2.

 Шлейф центрального адаптера.

3.

 Рукоятка.

4.

 Головка плазмотрона.

5.

 Изолятор.

6.

 Катод (См. таблицу 9.2, 9.3).

7.

 Диффузор (См. таблицу 9.2, 9.3).

8.

 Сопло (См. таблицу 8.2, 8.3).

9.

 Насадка защитная (См. таблицу 9.4).

1

2

4

5

6

7

8

9

3
