направляющий ролик обратной стороной
к подающему механизму и закрепите при
помощи фиксатора.

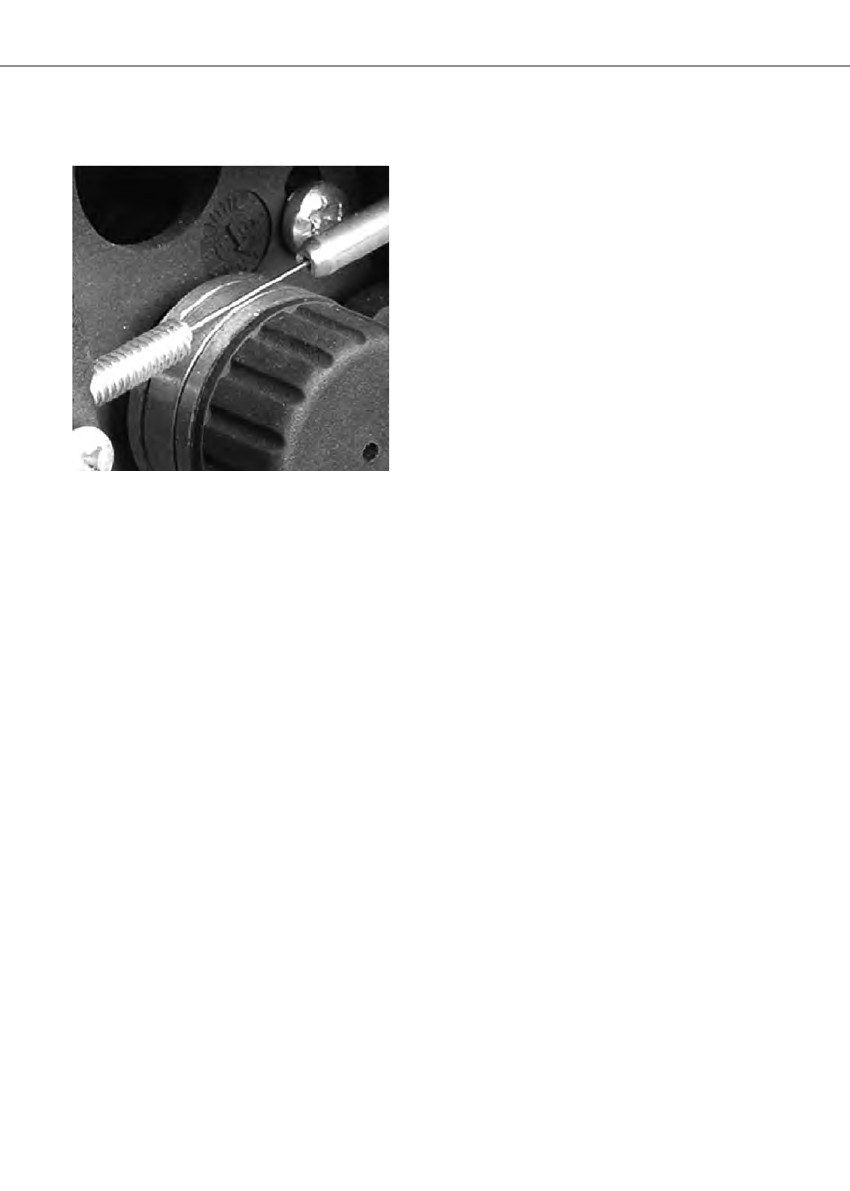

Пропустите  проволоку  по  каналу  (ж)  и

продвиньте  на  пару  сантиметров  в  лай

-

нер (з). Опустите прижимной ролик и под

-

нимите регулятор.
Подключите  рабочий  кабель  для  MIG
сварки  со  сварочной  горелкой  к  разъему
(2), кабель заземления к разъему (4) и за

-

фиксируйте,  повернув  каждый  из  них  по
часовой  стрелке.  Подключите  аппарат  к
питающей сети и включите его, переведя
выключатель (13) в положение «Вкл».
Толчковый  режим  подачи  используется
для  протяжки  сварочной  проволоки  без
напряжения.  Подача  проволоки  произво

-

дится до тех пор, пока нажата кнопка (и).
Необходимо продвинуть проволоку по ру

-

каву до появления ее в сопле сварочной
горелки.

Сварочная  проволока  подается  за  счет

ее  соприкосновения  с  прижимным  и  на

-

правляющим роликами. Степень натяже

-

ния регулируется при помощи регулятора

прижимного  ролика.  Следует  установить

минимально  возможное  натяжение,  при

котором подача проволоки будет соответ

-

ствовать  заданному  режиму  сварки.  Так

-

же следует отрегулировать натяжение на

катушке,  чтобы  исключить  возможность

запутывания проволоки.

Закройте боковую панель сварочного ап

-

парата.

ЭКСПЛУАТАЦИЯ

1.  Установите  аппарат  на  сухую  твердую

устойчивую поверхность.

2. Выполните действия, описанные в раз

-

деле  «УСТАНОВКА  СВАРОЧНОЙ  ПРО

-

ВОЛОКИ И КАБЕЛЯ ДЛЯ MIG СВАРКИ».

3.  Подсоедините  шланг  подачи  газа  от

баллона к штуцеру (14), расположенному

на  задней  панели  сварочного  аппарата

под надписью «ГАЗ».

4.  Закрепите  клемму  кабеля  заземления

на  свариваемом  изделии,  стараясь  обе

-

спечить хороший контакт и минимальное

удаление от места сварки.

5.  Подключите  штекер  сетевого  кабеля

(15)  к  сети  с  заземляющей  централью,

при  необходимости  обеспечьте  дополни

-

тельное заземление.

6. Начните подачу защитного газа.

7.  Переведите  выключатель  (13)  на  зад

-

ней  панели  сварочного  аппарата  в  поло

-

жение  «ВКЛ»,  на  передней  панели  зажи

-

гается индикатор сети (10).

ВНИМАНИЕ!

Перед  началом  сварки

обязательно  проверьте  средства  личной

защиты  и  рабочее  место  на  наличие  по

-

тенциальных источников опасности, в со

-

ответствии с мерами безопасности

СВАРОЧНЫЕ РАБОТЫ

Установите  необходимый  ток  сварки  при

помощи регулятора (8).

Установите  необходимую  скорость  пода

-

чи проволоки при помощи регулятора (7) .

При работе сварочной горелкой для дуго

-

вой сварки в инертном газе используется

медная проволока. Оптимальное рассто

-

яние от проволоки до рабочей поверхно

-

сти определяется опытным путем.
Для  инициирования  дуги  и  начала  свар

-

ки  поднесите  горелку  к  месту  сварки  и  на-
жмите на кнопку горелки.

9

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
