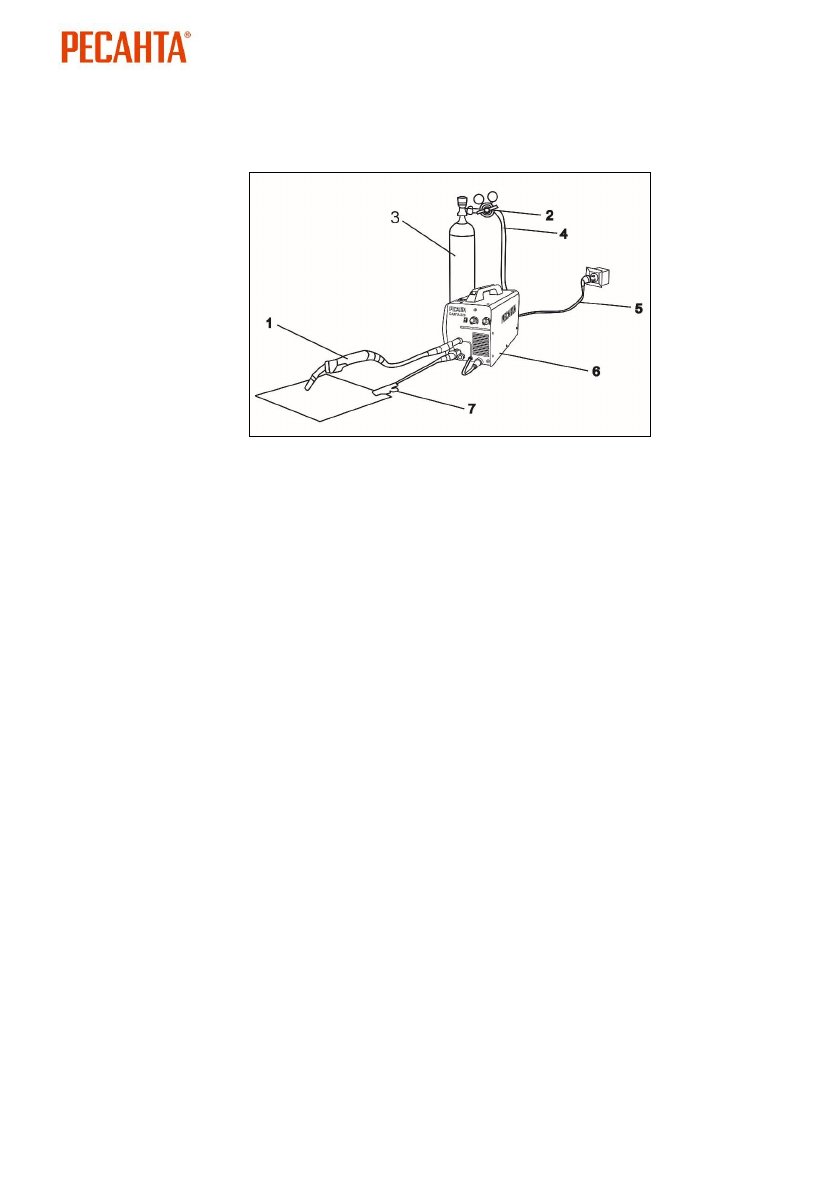

Схема подключения оборудования
Рис.
6.
Схема подключения
1.
Горелка. 2. Редуктор. 3. Баллон. 4. Газовый шланг.
5. Сетевой кабель. 6.
Сварочный аппарат. 7. Клемма заземления
1.
Подсоедините сетевой кабель к электросети с требуемыми
параметрами. Проверьте надежность соединения кабеля и сетевой
розетки.
2.
Подсоедините газовый шланг к газовому разъему аппарата и к
газовому редуктору на баллоне. При подключении баллон и редуктор
должны быть закрыты. Все подключенные агрегаты должны иметь
плотные соединения в местах соединений, чтобы обеспечить
надежную подачу газа и защиту сварочного шва
.
3.
Подключите сварочную горелку (пистолет) для MIG/MAG сварки в
«евроразъем» на передней панели сварочного аппарата.
4.
Вставьте силовой наконечник кабеля клеммы заземления в
панельную розетку со знаком «+» или «
-
» (в зависимости от
необходимых технологических задач) на передней панели аппарата,
поверните его до упора по часовой стрелке и убедитесь в плотной
фиксации соединения. Закрепите клемму заземления на заготовке.
5.
Одновременно двумя руками потяните защелки крышки на себя,
откройте крышку сварочного аппарата.
8.3 Подготовка аппарата к работе и порядок работы (режим
сварки MIG/MAG
/FCAW)
Сварка происходит плавящимся электродом в среде защитного
газа
(
режим
MIG/MAG/FCAW)
. Электродом служит металлическая
проволока, намотанная на катушку, подающаяся в зону сварки
Содержание
- 4 СОДЕРЖАНИЕ
- 5 синергетического типа; Основные способы сварки:
- 6 Дополнительные способы сварки:; TIG; ПРАВИЛА БЕЗОПАСНОСТИ; Прочтите перед началом использования устройства
- 8 Проводя; ЗАЩИТА ОРГАНОВ ДЫХАНИЯ
- 12 Передняя и задняя панели
- 13 Вид сбоку при открытой крышке корпуса; Основные элементы управления панели САИПА; Цифровая панель управления; Выбор толщины заготовки
- 14 Таблица 1. Обозначение индикации на дисплее панели; Основные обозначения на дисплее:; Таблица 2. Обозначение индикации свариваемых материалов; Основные обозначения индикации; Таблица 3. Обозначение индикации на дисплее панели
- 15 Выбор диаметра проволоки; Обозначения диаметров проволоки; ОСНОВНЫЕ ПОНЯТИЯ ФУНКЦИЙ АППАРАТА И ИХ
- 16 Параметры; Диаметр электродной проволоки, мм; Род тока и полярность.
- 17 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ; САИПА; Таблица; ПОДГОТОВКА УСТРОЙСТВА К РАБОТЕ И ПОРЯДОК РАБОТЫ; Изделие выполнено в металлическом корпусе с открывающейся
- 19 На рисунке 5 изображена сварка в среде защитных газов; Сварка в среде защитных газов; Подключение оборудования
- 20 Схема подключения; Подготовка аппарата к работе и порядок работы (режим
- 23 Регулировка усилия прижима; FCAW
- 25 положении минимального значения.; Подготовка аппарата к работе и порядок работы (режим ММА); Сварочные электроды РЕСАНТА
- 27 РЕКОМЕНДАЦИИ ПО ПРОВЕДЕНИЮ СВАРОЧНЫХ РАБОТ; . Действия с электродом
- 28 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
- 29 Изношенное сопло
- 34 ГАРАНТИИ ИЗГОТОВИТЕЛЯ
- 36 ГАРАНТИЙНЫЙ ТАЛОН; Сварочный аппарат
- 37 СЕРВИСНЫЕ ЦЕНТРЫ
