Ред. 4

15

2.Выбор  электрода  осуществляется  путем  вращения  регулятора
1(рис.3).  При  этом  на  дисплее  указывается  ток,  подходящий  для
выбранного электрода.

3.Установка  величины  толщины  металла  3(рис.3)  осуществляется
вращением  регулятора  1(рис.3)  для  более  точной  подстройки
параметров.  После  фиксации  толщины  металла  на  дисплее
отобразится диаметр электрода и величина тока.

4. Индикатор рекомендованного диаметра
В  Синергетическом  режиме  функции  Горячий  старт  5(рис.3)  и  Форсаж

дуги 6(рис 3) работают автоматически.

Переключение  сварочного  аппарата  из  Синергетического  режима  в

режим  Ручного  управления  необходимо  осуществить  длительное  нажатие
на регулятор 1(рис.3).

9.

ПОДГОТОВКА УСТРОЙСТВА И ПОРЯДОК РАБОТЫ

9.1

Подключение оборудования


Извлеките  устройство  из  упаковки  и  тщательно  осмотрите  на  наличие

внешних  признаков  повреждения  при  транспортировке  (рекомендуется
провести осмотр непосредственно при покупке в присутствии продавца).

Установите  устройство,  по  возможности,  в  чистом  месте  с  хорошим

притоком  воздуха,  чтобы  вентиляционные  отверстия  в  корпусе  не  были
прикрыты.  Не  используйте  дополнительные  фильтры,  и  не  накрывайте
аппарат  материалами,  препятствующими  притоку  воздуха  (несоблюдение
этих условий может привести к сильному перегреву аппарата и возможной
поломке).

Перед включением аппарата в сеть, внимательно осмотрите изоляцию

кабелей,

горелку,

разъемы

на

наличие

повреждений.

Для

электробезопасности  рекомендуется  изолировать  аппарат  от  контакта  со
свариваемой деталью/местом проведения сварочных работ, установив его
на резиновый коврик изолятор.

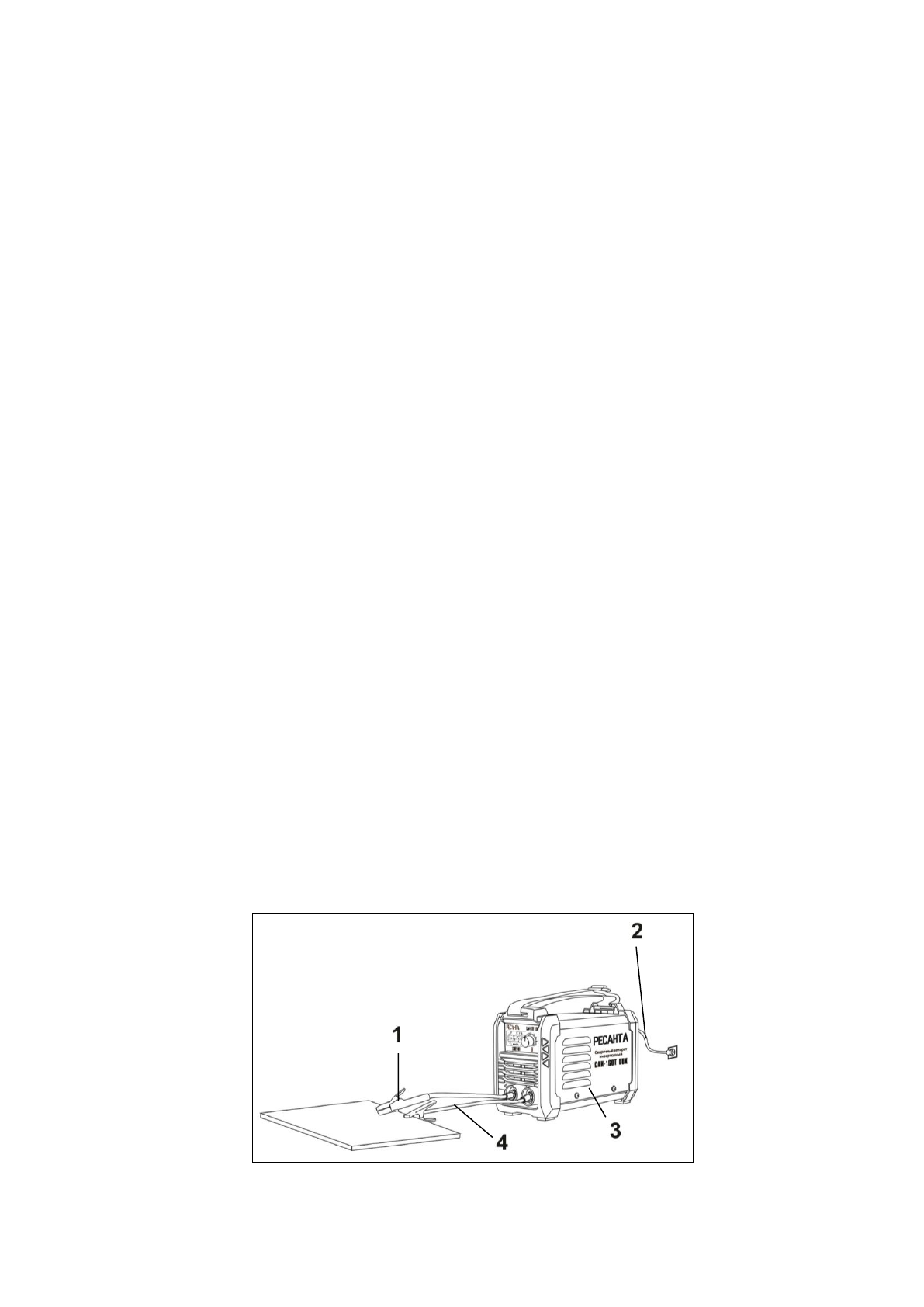

Рис. 4. Схема подключения оборудования
