Ред. 1

11

Элементы управления и индикации:

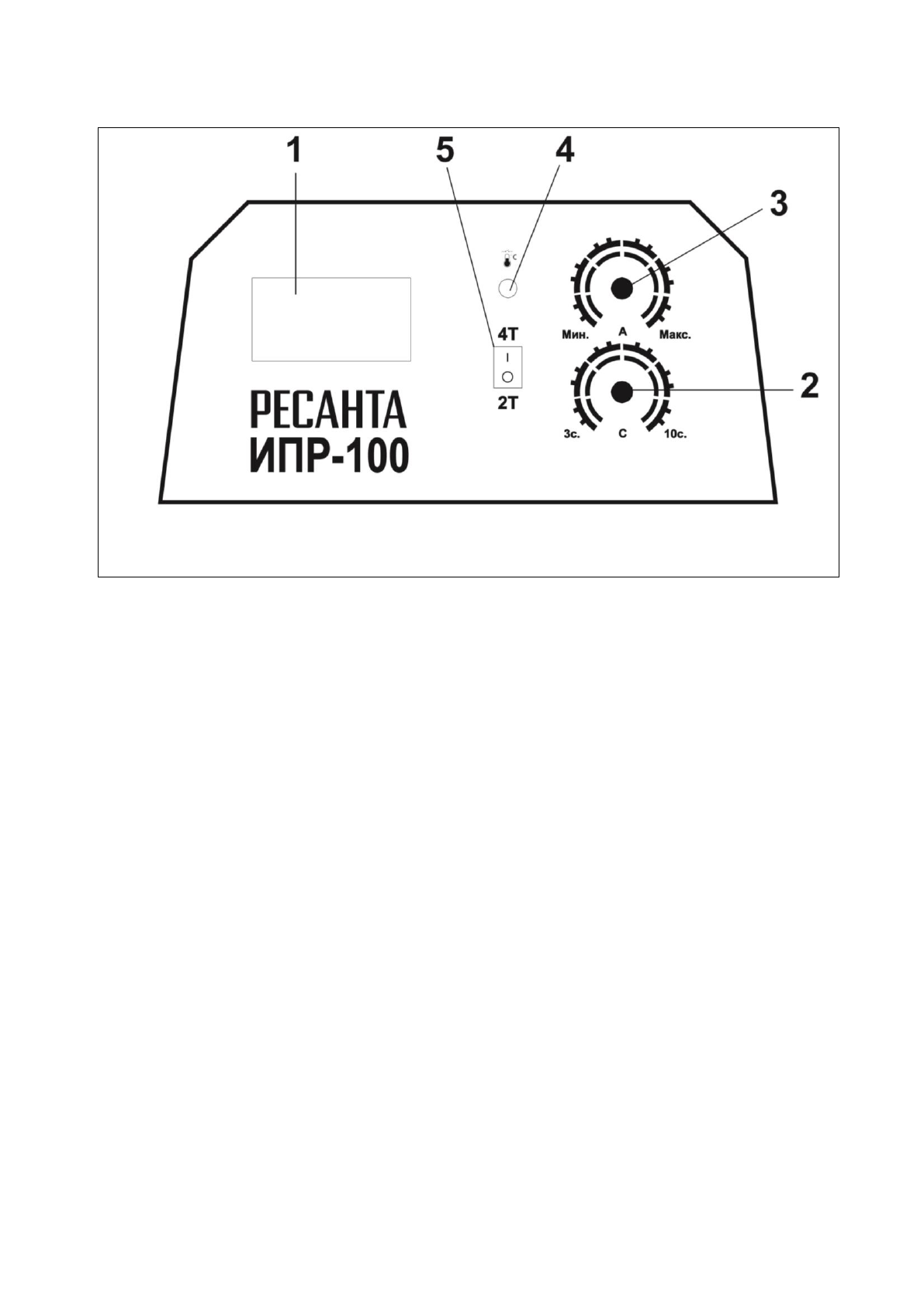

Рис. 2. Элементы управления и индикации

1. Цифровой дисплей - отображает величину тока резки.
2.

Регулятор времени подачи воздуха после окончания резки -

устанавливает величину продувки воздухом зоны резки после окончания
процесса.
3. Регулятор потенциометра – регулятор тока позволяет установить и
регулировать величину тока резки. Ток выбирается в зависимости от
толщины разрезаемого металла.
4.

Индикатор "Перегрев» - загорается во время перегрева аппарата.

В случае длительной непрерывной работы аппарата на большом токе,
температура его внутренних компонентов может превысить допустимую.
Чтобы этого избежать, прекратите работу при включении индикатора.
Через некоторое время аппарат восстановит свою работоспособность, и
когда индикатор погаснет, вы можете продолжать работу.
5.

Переключатель режимов 2Т/4Т – режим позволяет установить 2-х

тактный или 4-х тактный режим управления циклом резки.
2-

х тактный режим («быстрый»): при нажатии кнопки на плазматроне

начинается цикл резки, отпускаете – заканчивается. Рекомендуется
применять при длине реза менее 200 мм.
4-

х тактный режим («долгий»): обычно используется для длительного

цикла работы (при кратковременном нажатии кнопки на плазматроне
начинается процесс резки, при повторном кратковременном нажатии –
заканчивается). Рекомендуется применять при длине реза более 200 мм.
